Renault Espace revue technique automobile: Support de feux arrière
Cette pièce peut être remplacée de deux façons :
- complète, complémentaire au remplacement du panneau d'aile arrière, suivant coupe (b'),

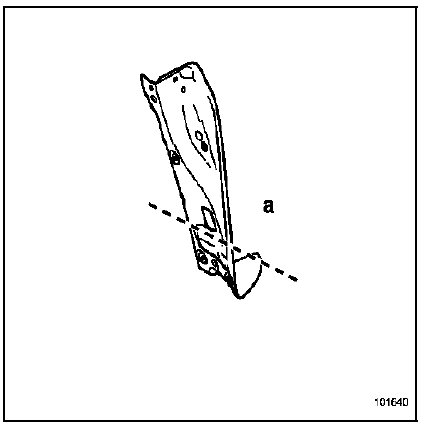

- partielle, suivant coupe (a), complémentaire au remplacement partiel en partie basse, suivant coupe (b) du panneau d'aile avec support de feux arrière.
Pour la position précise des coupes, voir détails et particularités dans la méthode ci-après et dans le chapitre "panneau d'aile arrière".
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Dans les cas où les points de soudure ne sont pas réalisables avec la pointeuse, ceux-ci peuvent être remplacés par des bouchons.
COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée seule.
Pour effectuer cette opération, il sera nécessaire de commander en supplément :
L'insert gonflant central arrière référence,
Côté gauche : 77 82 103 465
Côté droit : 77 82 103 466
PIECES CONCERNEES (épaisseur en mm) :
- Support de feux arrière 0,7
- Gouttière inférieure de panneau d'aile arrière 0,7
- Gouttière supérieure de panneau d'aile arrière 1
Nota :
II n'y a pas de particularité pour la version rallongée ou la version avec toit ouvrant, la méthode de remplacement du support de feux arrière reste similaire à la version de base (pavillon court).

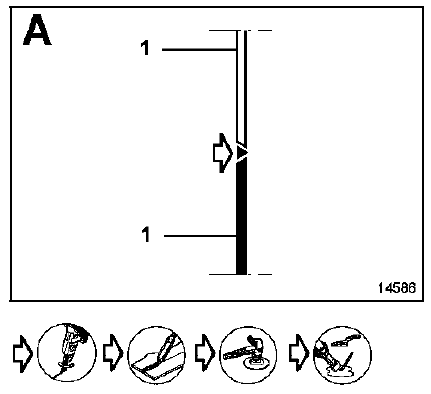

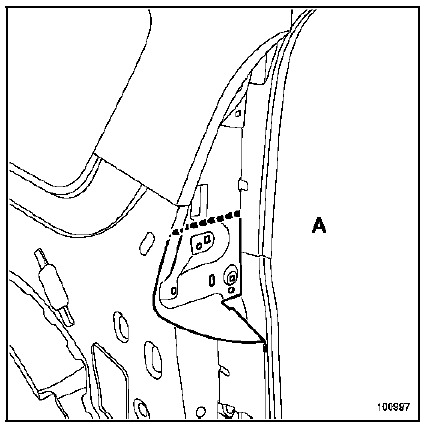

Détail de la coupe en (a)

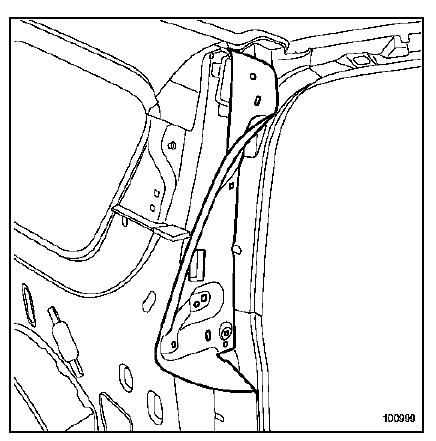

Remplacement complet
