Renault Espace revue technique automobile: Gouttière supérieure de panneau d'aile arrière
sur véhicule

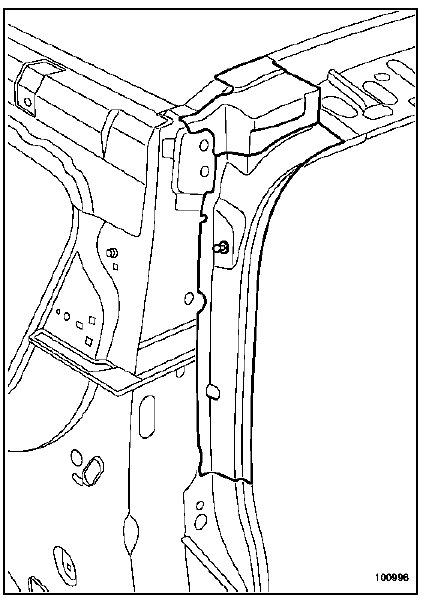

Mise en place de la pièce
Nota :
La méthode de remplacement de la gouttière inférieure du panneau d'aile arrière reste identique suivant les différentes versions.
Cette pièce peut être remplacée de deux façons :
- complète, complémentaire au pavillon avec traverse supérieure arrière et panneau d'aile arrière

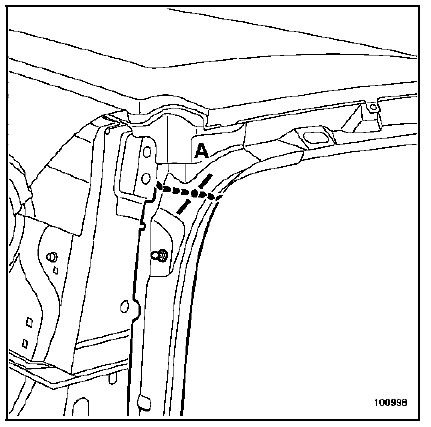

- partielle, suivant coupe (a), complémentaire au remplacement du panneau d'aile avec support de feux arrière.
La coupe (a) évite la dépose du pavillon et de la traverse supérieure arrière de pavillon.
Pour la position précise de la coupe, voir détails et particularités dans la méthode ci-après.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Dans les cas où les points de soudure ne sont pas réalisables avec la pointeuse, ceux-ci peuvent être remplacés par des bouchons.

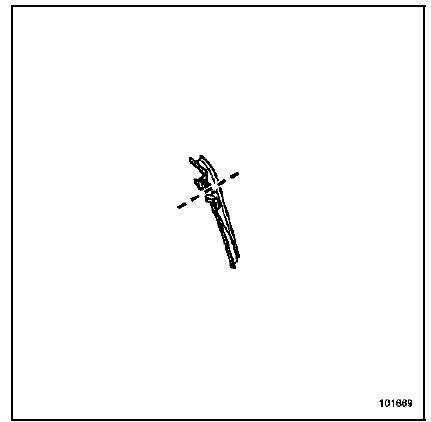

COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
- support de rotule,
- allonge de traverse arrière de pavillon.
Pour effectuer cette opération il sera nécessaire de commander en supplément :

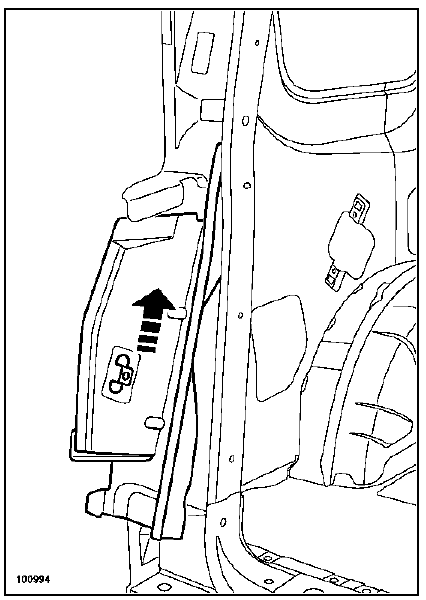

L'insert gonflant central arrière référence,
Côté gauche : 77 82 103 465
Côté droit : 77 82 103 466

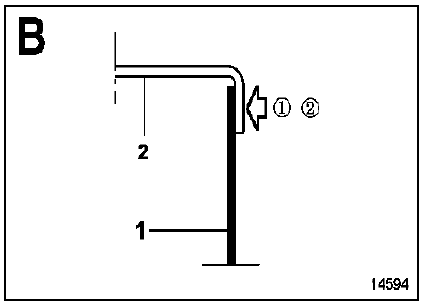

PIECES CONCERNEES (épaisseur en mm) :
- Gouttière de panneau d'aile arrière 1
- Elément de fermeture de renfort de custode 1,2
- Gouttière inférieure de panneau d'aile arrière 0,7

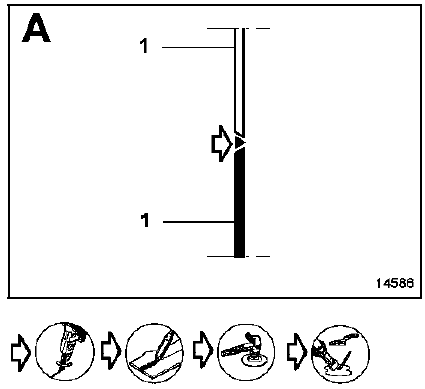

Détail de la coupe en (A)
Remplacement complet
Nota :
La méthode de remplacement de la gouttière supérieure du panneau d'aile arrière reste identique suivant les différentes versions.
