Renault Espace revue technique automobile: Gouttière inférieure de panneau d'aile arrière

Le remplacement de cette pièce est une opération complémentaire au remplacement du panneau d'aile arrière.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

La combinaison des pièces supplémentaires à commander est choisie en fonction des déformations.

Dans les cas où les points de soudure ne sont pas réalisables avec la pointeuse, ceux-ci peuvent être remplacés par des bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :

• élément de fermeture de gouttière latérale,
• pontet de support de butée.

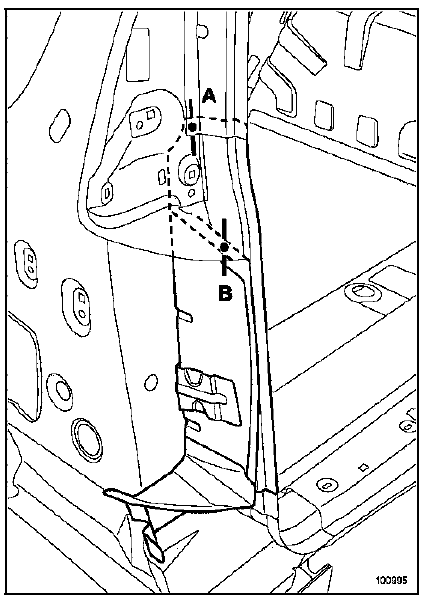

Pour effectuer cette opération, il est nécessaire de commander en plus la fermeture latérale de traverse extrême arrière (B).

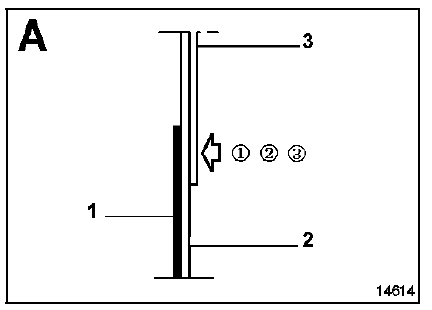

PIECES CONCERNEES (épaisseur en mm) :

1. Gouttière inférieure d'aile arrière 0,7
2. Support de feux arrière 0,7
3. Gouttière supérieure de panneau d'aile arrière 1 mm

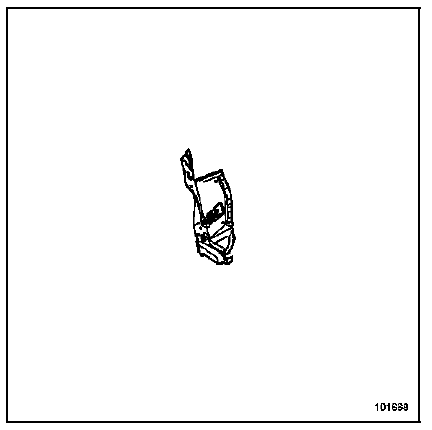

Pièce en position

sur véhicule

X1
