Renault Espace revue technique automobile: Passage de roue arrière extérieur partie avant

Le remplacement de cette pièce est une opération complémentaire au remplacement du panneau d'aile arrière complet ou partiel.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota :

1. Pour la soudure de cette pièce il n'y a pas de particularité spécifique à la réparation.
2. Il n'y a pas de particularité pour la version rallongée ou la version avec toit ouvrant, la méthode de remplacement du passage de roue arrière extérieur partie avant reste similaire à la version de base (pavillon court).

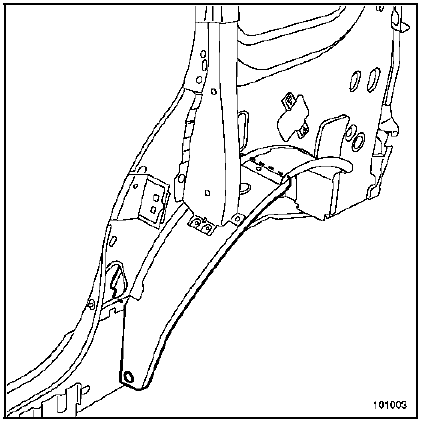

COMPOSITION DE LA PIECE DE RECHANGE

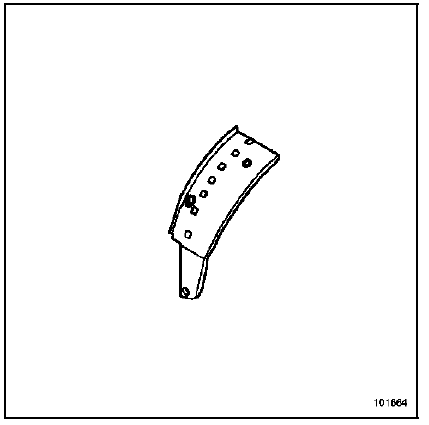

Pièce livrée seule.

1. Passage de roue arrière extérieur partie avant 0,7
2. Doublure de custode 0,7
3. Renfort de passage de roue arrière 1
4. Passage de roue arrière partie arrière 0,7
5. Renfort intérieur de passage de roue arrière 1,2
6. Pontet support réservoir 1,2

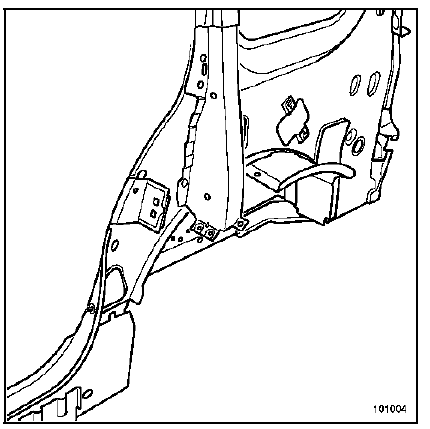

II est possible de remplacer cette pièce sans remplacer la partie arrière extérieure.

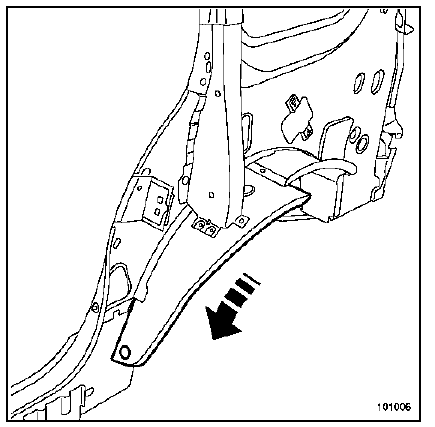

Mise en place de l'élément.
