Renault Espace revue technique automobile: Passage de roue arrière extérieur partie arrière

Renault Espace revue technique automobile / Tôlerie / Structure superieure arriere / Passage de roue arrière extérieur partie arrière

Le remplacement de cette pièce est une opération complémentaire au remplacement du panneau d'aile arrière complet ou partiel.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota :

  1. Pour la soudure de cette pièce, il n'y a pas de particularité spécifique à la réparation.
  2. Il n'y a pas de particularité pour la version rallongée ou la version avec toit ouvrant, la méthode de remplacement du passage de roue arrière extérieur partie avant reste similaire à la version de base (pavillon court).

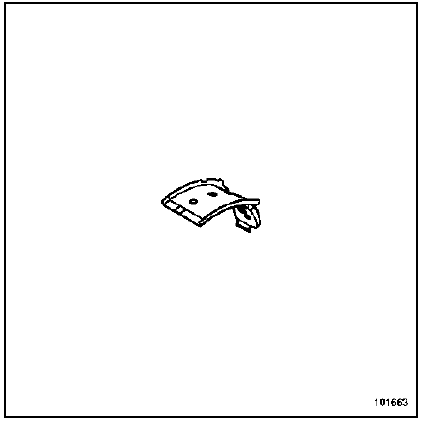

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée seule.

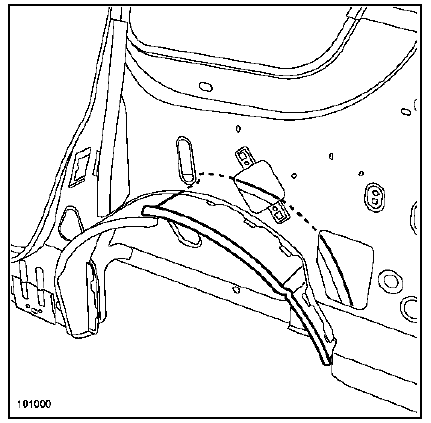

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Passage de roue arrière extérieur partie arrière 0,7
  2. Doublure de custode 0,7
  3. Passage de roue arrière extérieure partie avant 0,7
  4. Passage de roue arrière intérieur 0,7
  5. Plancher arrière 0,7

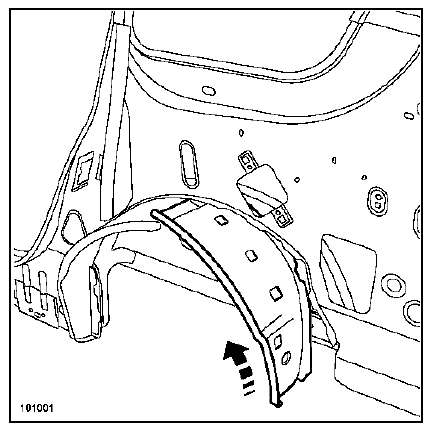

Mise en place de la pièce.

Mise en place de la pièce.

Nota :

Nota :

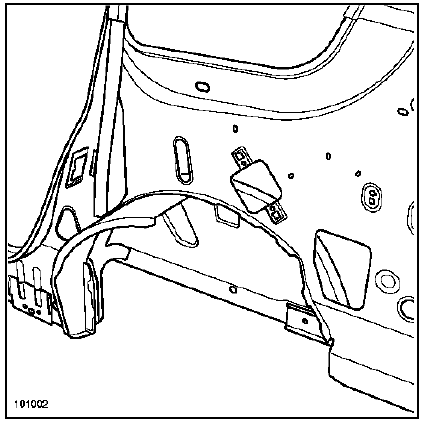

II est possible de remplacer cette pièce sans remplacer la partie extérieure avant.

    Passage de roue arrière extérieur partie avant

    Passage de roue arrière intérieur
