Renault Espace revue technique automobile: Renfort de bas de caisse

Le remplacement de cette pièce peut être effectué de trois façons :

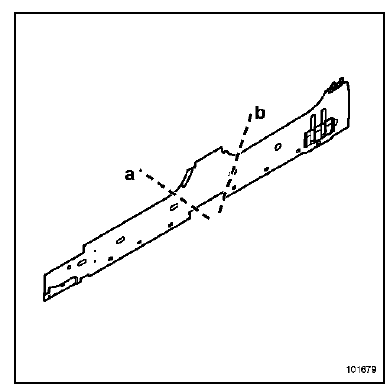

• partie avant suivant coupe (a),
• partie arrière suivant coupe (b),
• complet : complémentaire au renfort de pied milieu.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota :

Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec : Appui de cric arrière

PIECES CONCERNEES (épaisseur en mm) :

1. Renfort de bas de caisse - 1,2
2. Appui de cric - 2,5
3. Doublure de custode - 1,2
4. Doublure inférieure de pied milieu - 2
5. Fermeture de bas de caisse - 1,5

REMPLACEMENT

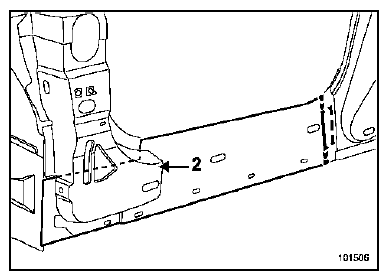

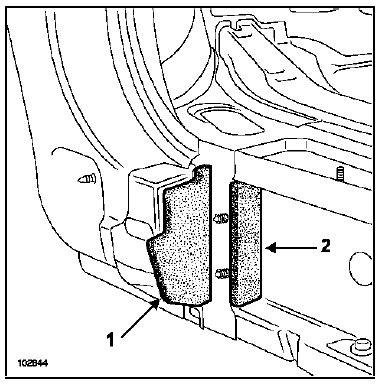

Détail de la position de l'insert de bas de caisse partie avant

L'insert est constitué de deux parties :

1. Liaison entre le bas de caisse et le renfort de bas de caisse
2. Liaison entre le renfort de bas de caisse et la fermeture avant de bas de caisse

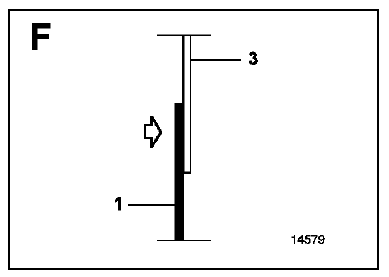

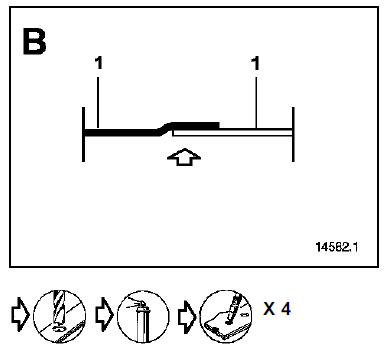

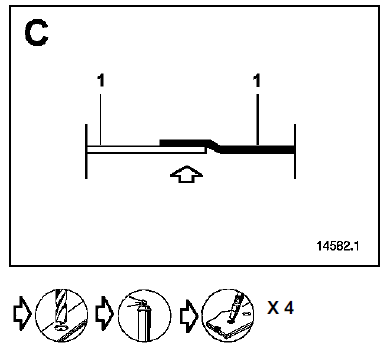

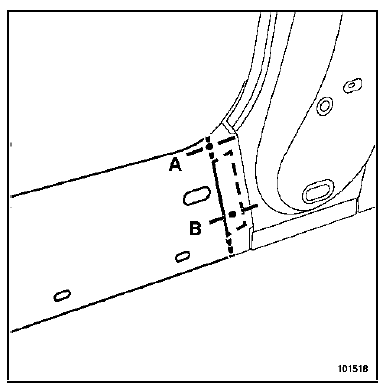

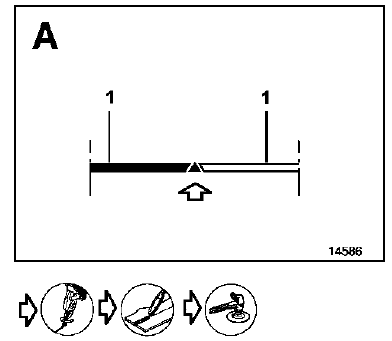

Détail de la coupe (a)

sur véhicule

sur pièce de rechange

Nota :

Le renfort de pied avant (2) ne gêne pas pour dégager le renfort de bas de caisse en partie avant.

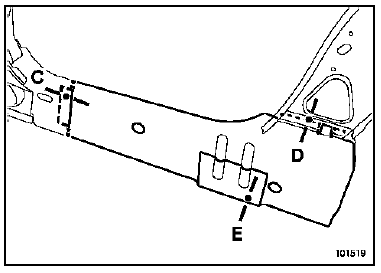

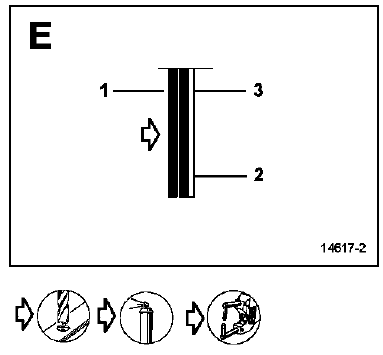

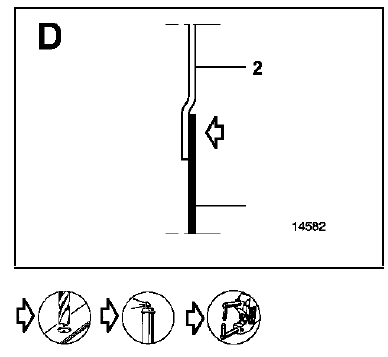

Remplacement suivant coupe (b)

sur véhicule

sur pièce de rechange

sur véhicule et pièce de rechange

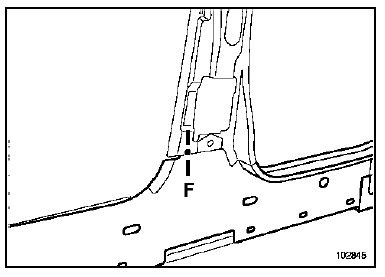

Remplacement complet
