Renault Espace revue technique automobile: Fermeture avant de bas de caisse

Le remplacement de cette pièce est une opération complémentaire au remplacement du renfort de bas de caisse pour une collision latérale.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota :

Cette opération ne présente pas de difficulté particulière, les liaisons étant toutes réalisables comme à l'origine.

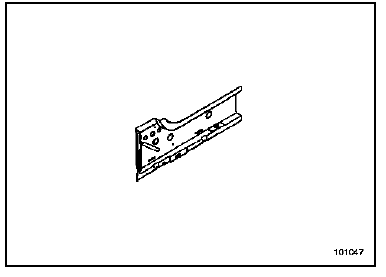

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :

Appui de cric

Plaquette de fixation

IMPORTANT

Commander un goujon à sertir référence: 77 00 047 927.

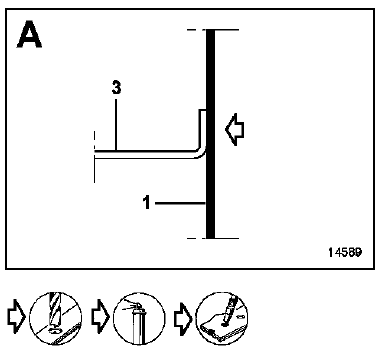

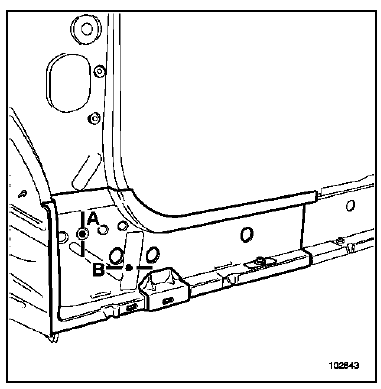

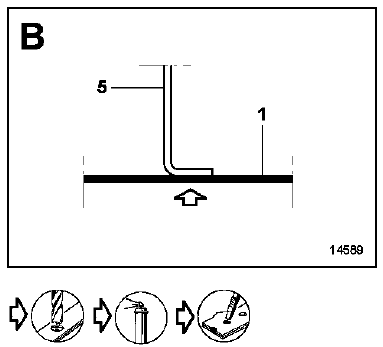

PIECES CONCERNEES (épaisseur en mm) :

1. Fermeture avant de bas de caisse - 1,5
2. Fermeture arrière de bas de caisse - 1,5
3. Plancher central - 0,7
4. Fermeture de longeron avant partie arrière - 1,8
5. Traverse latérale avant de plancher central - 1,5
6. Gousset de traverse avant de plancher arrière - 2

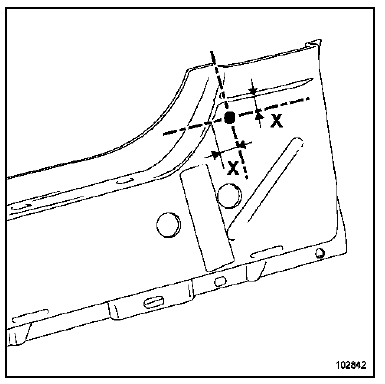

Particularité de la pièce de rechange

Goujon à sertir de fixation de câblage

X = 20 mm
