Renault Espace revue technique automobile: Fermeture arrièrre de bas de caisse

Le remplacement de cette pièce peut être effectué de deux façons :

  • complet : complémentaire au renfort de bas de caisse,

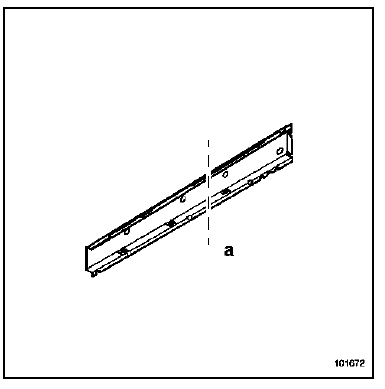

  • partiel arrière suivant coupe : (a).

IMPORTANT

La position de coupe donnée dans la méthode ne peut pas être décalée, elle est déterminée en fonction de l'emplacement des renforts.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Dans le cas où les points de soudure ne sont pas réalisables avec la pointeuse, ceux-ci peuvent être remplacés par des bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :

Ecrou serti

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

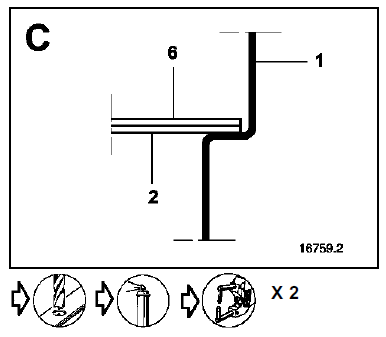

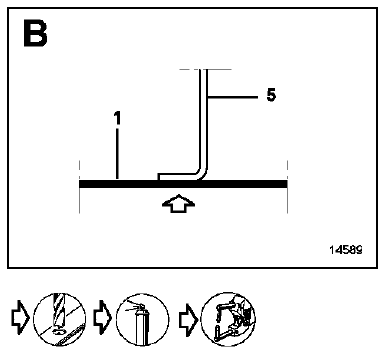

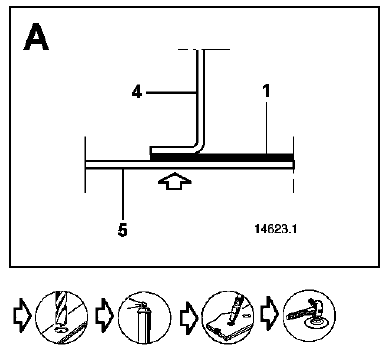

  1. Fermeture arrière de bas de caisse - 1,5
  2. Fermeture avant de bas de caisse - 1,5
  3. Plancher arrière - 0,7
  4. Gousset de traverse avant de plancher arrière - 2
  5. Traverse latérale de plancher arrière - 1
  6. Boîtier de fixation avant de train arrière - 2

REMPLACEMENT

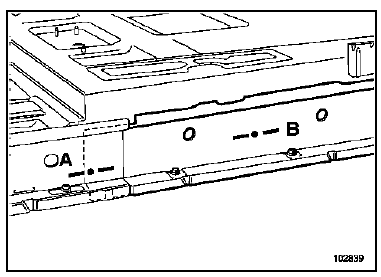

Complet

Partiel en partie arrière

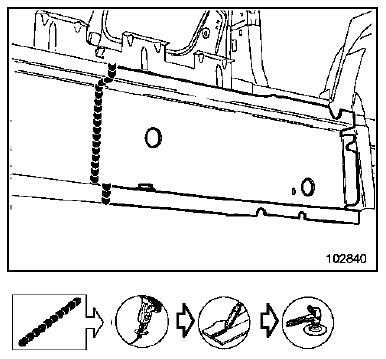

Partiel en partie arrière

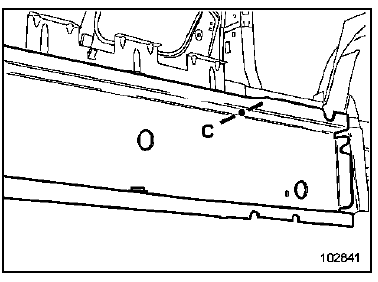

La coupe sur le véhicule se fait sous la traverse

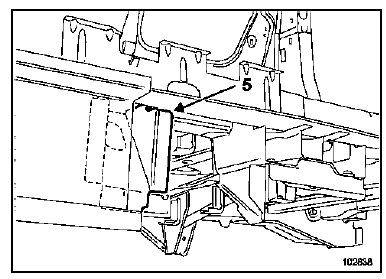

La coupe sur le véhicule se fait sous la traverse latérale plancher arrière pièce (5).

Fermeture arrière de marche pied latéral arrière

    Fermeture avant de bas de caisse

    Fermeture arrière de marche pied latéral arrière
