Renault Espace revue technique automobile: Bas de caisse

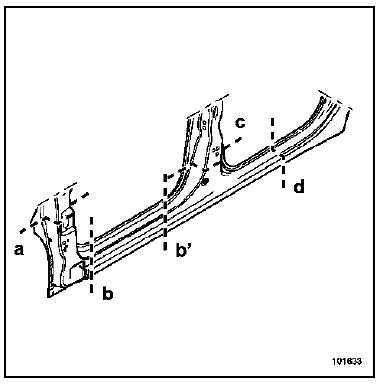

Le remplacement de cette pièce peut être effectué de quatre façons :

• complète (opération de base pour une collision latérale) suivant coupes (a, c, d),

• partie avant suivant coupes (a, b ou b'),

• partie arrière suivant coupes (b, c, d),

• sous porte (avant ou arrière) coupes (b, b').

Ces opérations sont toutes des opérations de base pour des collisions latérales.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota :

Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :

Goujon soudé.

PIECES CONCERNEES (épaisseur en mm) :

1. Bas de caisse - 0,8

2. Renfort de pied avant - 1,7

3. Renfort de pied milieu - 1,5

4. Fermeture arrière de marche pied - 0,7

REMPLACEMENT

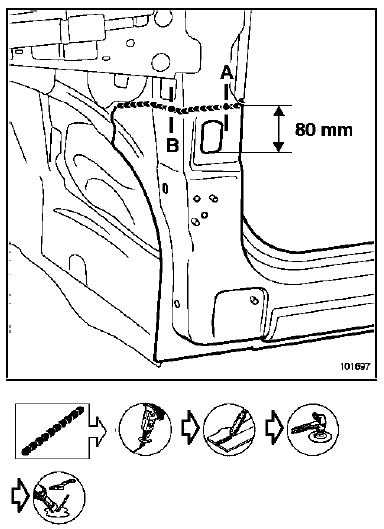

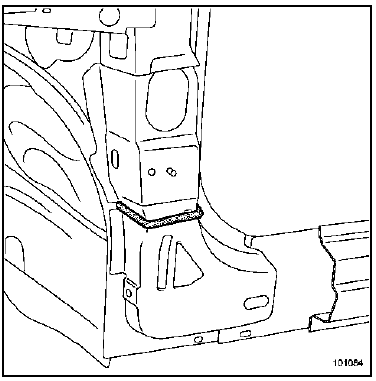

Détail de la position de l'insert

Insert de pied avant référence : 82 00 036 798

1. Liaison entre le pied avant et le renfort de pied avant

2. Liaison entre le renfort de pied avant et le côté d'auvent

Couper l'insert en (3).

Remplacer la partie visible (1) (pour la méthode, voir chapitre 40A, Généralités).

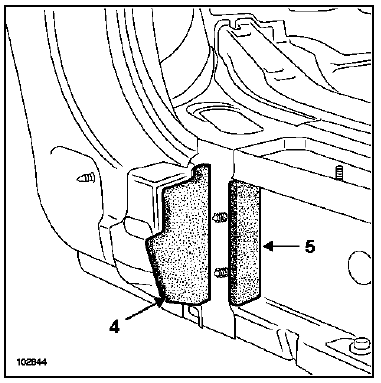

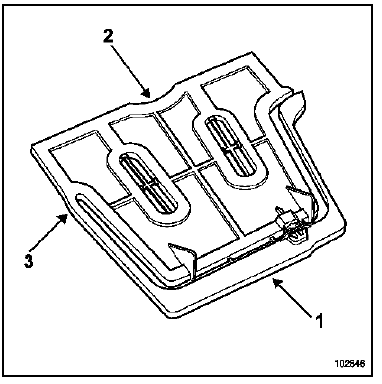

Détail de la position de l'insert de bas de caisse partie avant

L'insert est constitué de deux parties :

1. Liaison entre le bas de caisse et le renfort de bas de caisse

2. Liaison entre le renfort de bas de caisse et la fermeture avant de bas de caisse

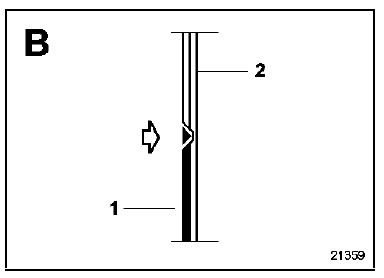

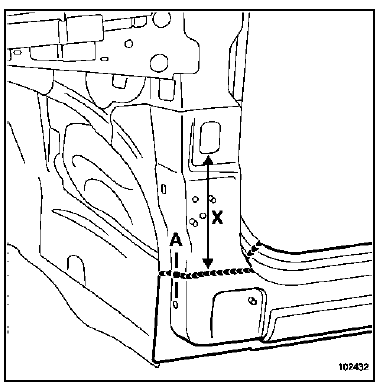

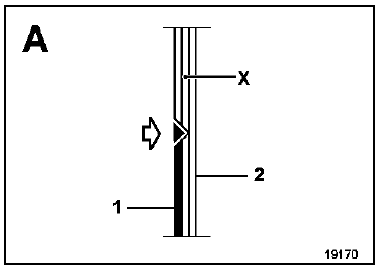

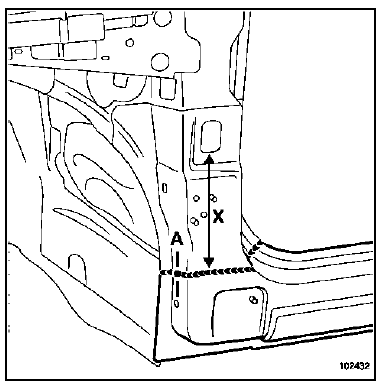

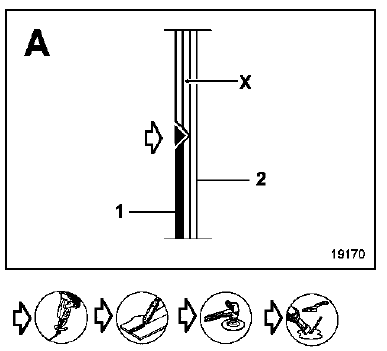

Détail de la coupe (a)

Nota :

Coupe à la limite maximale supérieure.

Nota :

La zone X est vide.

Nota :

Même accostage dans l'entrée de porte.

La même coupe peut être faite en partie basse sous l'insert gonflant de renfort de pied avant.

X = 260 mm

IMPORTANT

Dans le cas d'une seconde réparation du même type, effectuer la coupe à un endroit différent de la première réparation.

Nota :

La zone X est vide.

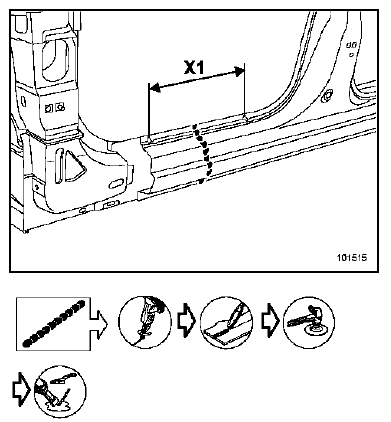

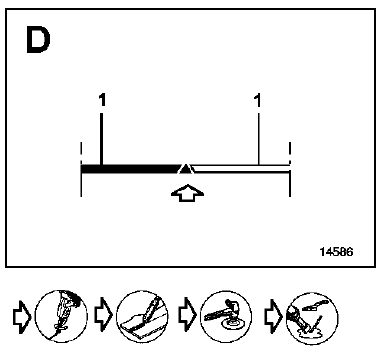

Détail de la coupe (b)

Nota :

Effectuer la coupe (b b') dans la zone X1, afin d'éviter une liaison au niveau de l'insert gonflant de bas de caisse partie avant.

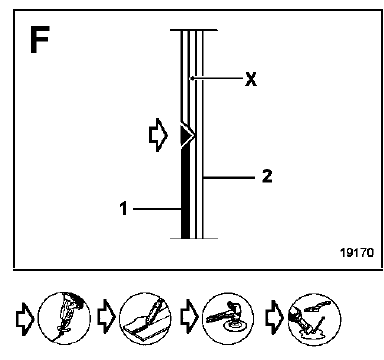

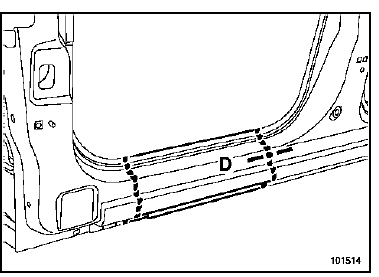

Détail de la coupe sous porte

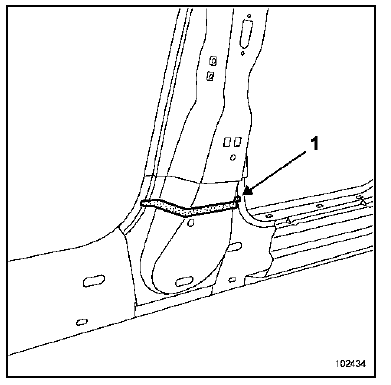

Détail de la position de l'insert inférieur de pied milieu

IMPORTANT

Remplacer l'insert gonflant.

Couper l'insert en (1).

Remplacer la partie visible (voir méthode décrite précédemment).

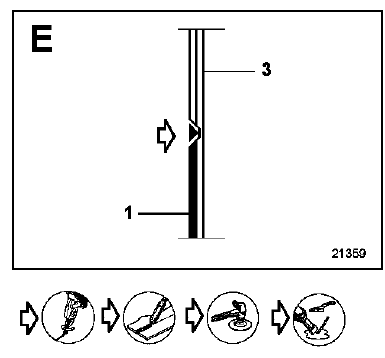

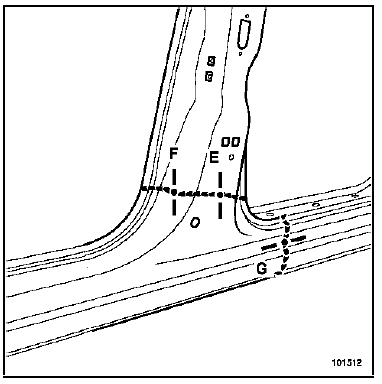

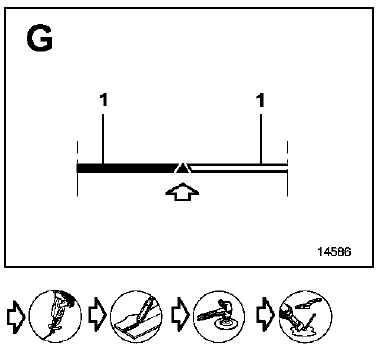

Détail des coupes (c) et (d)

Nota :

La zone X est vide.
