Renault Espace revue technique automobile: Lunette arrière fixe

DEPOSE

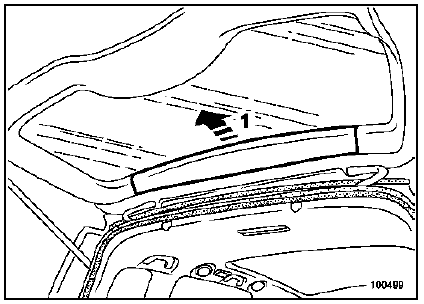

Déclipper la garniture supérieure (1).

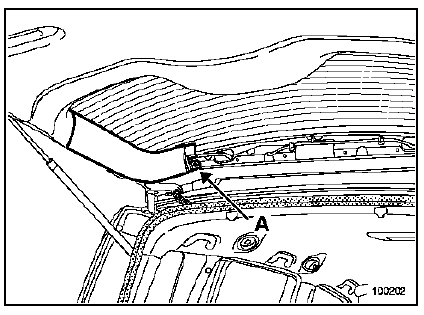

Déposer le rivet plastique (A).

Déclipper la garniture.

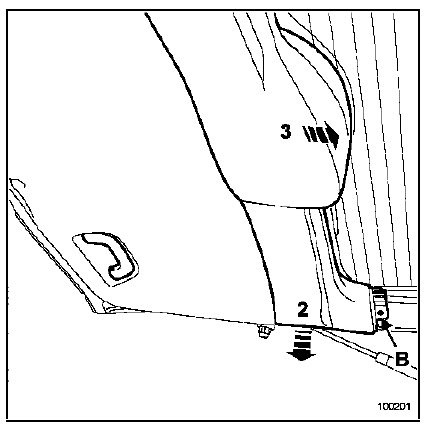

Déclipper :

• le rivet plastique (B),
• la garniture (2) puis dégager celle-ci (3).

Débrancher les deux cosses d'alimentation de dégivrage de lunette arrière.

Déposer le cache et l'écrou du bras d'essuie-vitre.

A l'aide de l'outil Elé. 1552, dégager le bras d'essuievitre.

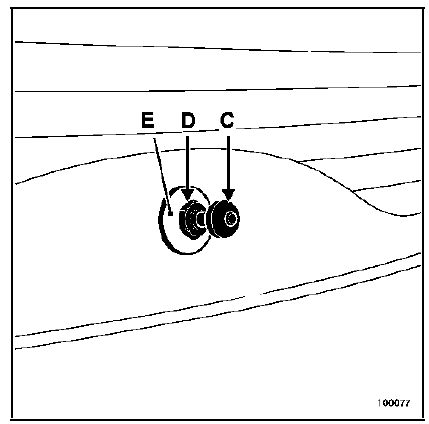

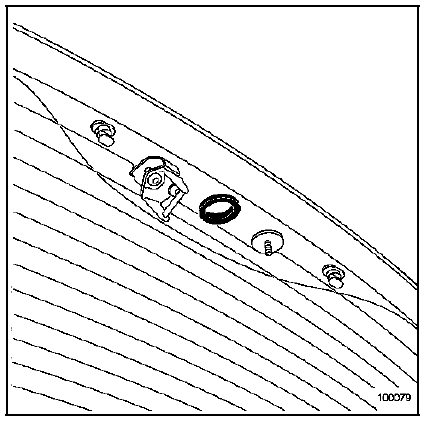

Déposer :

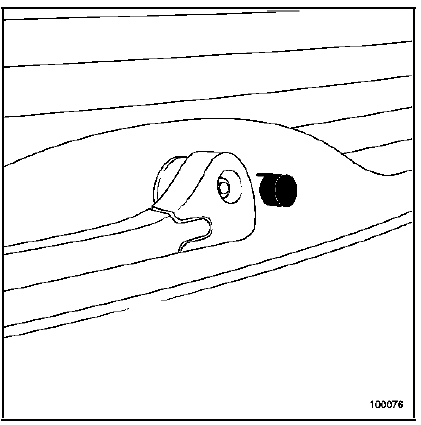

• le cache écrou (C),
• l'écrou (D),
• l'enjoliveur (E).

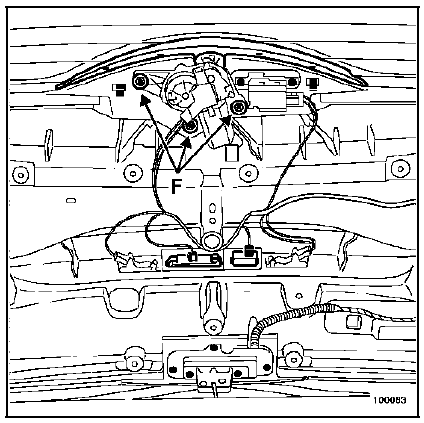

Déposer les vis du moteur (F).

Débrancher le connecteur.

Dégager le moteur.

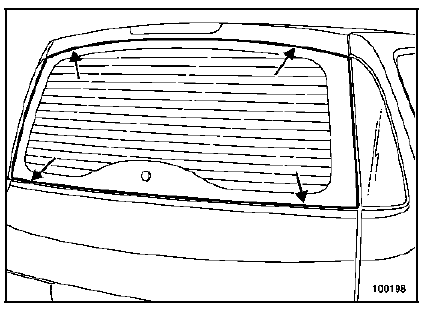

Protéger la bordure du hayon et découper le cordon de colle.

REPOSE

Pour la préparation et le collage, se reporter à la Note Technique 560A.

Remplacer les quatre cales de positionnement.

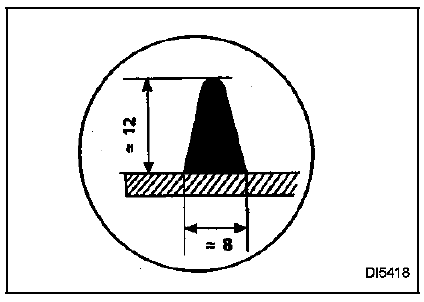

Respecter la taille du cordon de colle.

Coller la lunette ; cette intervention nécessite deux opérateurs.

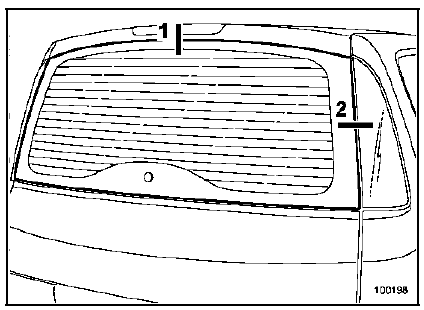

Répartir les jeux.

1. 4+ - 1 mm
2. 4 + - 2 mm

Particularités de la repose du moteur d'essuievitre

II est impératif de remplacer le joint d'étanchéité après chaque dépose du moteur.

Remettre :

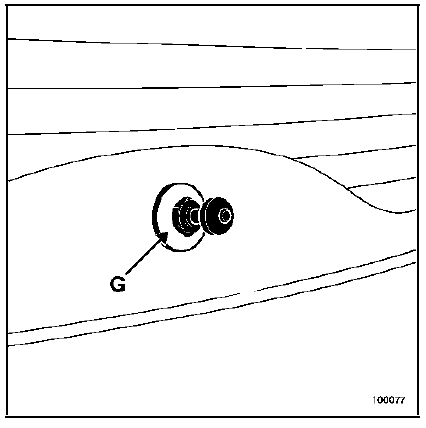

• l'enjoliveur (G) en positionnant son ergot,

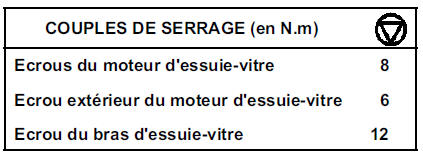

• l'écrou et le serrer au couple,
• le cache écrou.

Après avoir fixé le moteur, vérifier que le moteur soit positionné à l'arrêt fixe.

Nettoyer les cannelures de l'axe du moteur.

Positionner le bras d'essuie-vitre en position repos avec un écrou neuf.
