Renault Espace revue technique automobile: Lunette arrière ouvrante

DEPOSE

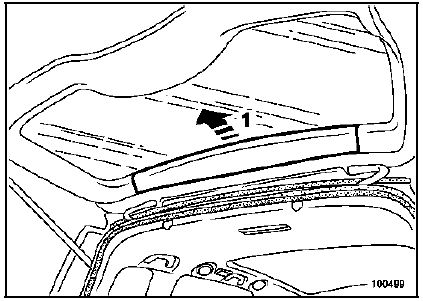

Déclipper la garniture supérieure (1).

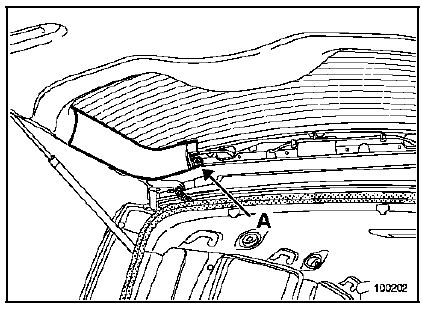

Déposer le rivet plastique (A).

Déclipper la garniture.

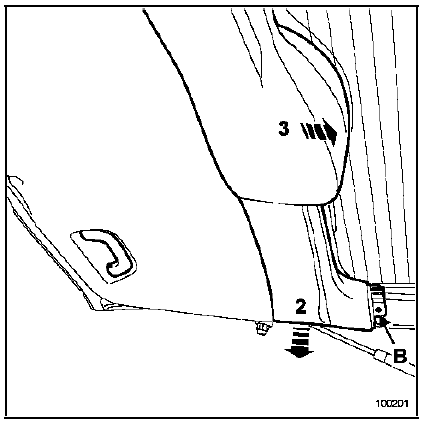

Déclipper :

• le rivet plastique (B),
• la garniture (2) puis dégager celle-ci (3).

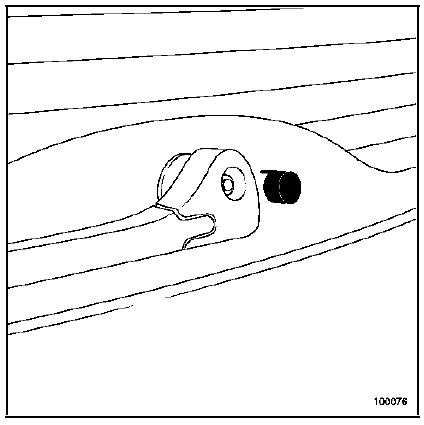

Déposer le cache et l'écrou du bras d'essuie-vitre par une pression sur la languette supérieure.

A l'aide de l'outil Elé. 1552, dégager le bras d'essuievitre.

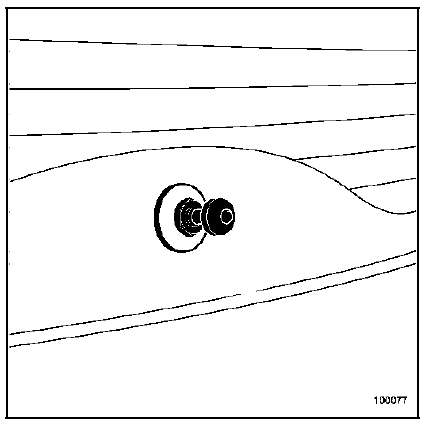

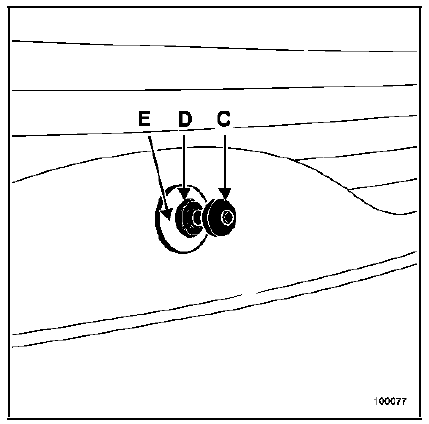

Déposer :

• le cache écrou (C),
• l'écrou (D),
• l'enjoliveur (E).

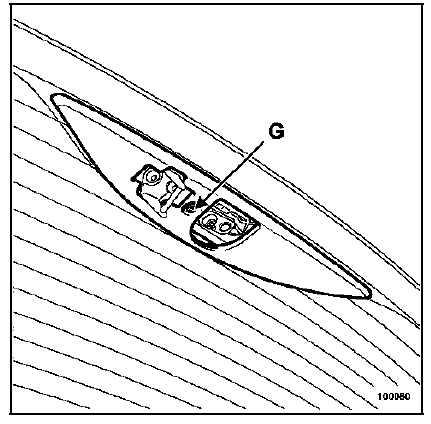

Dégager le rivet plastique (G) et déposer la garniture.

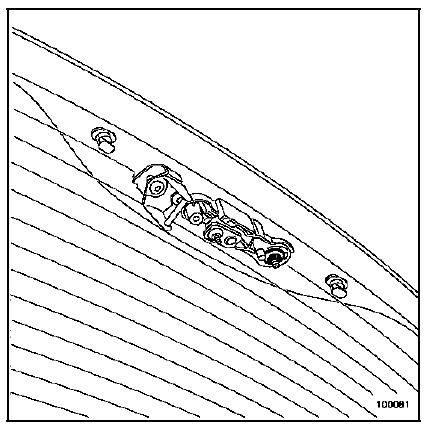

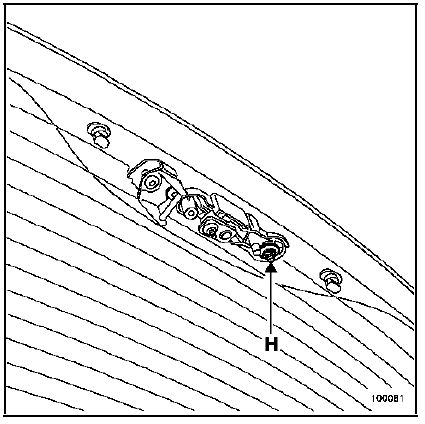

Déposer l'écrou (H).

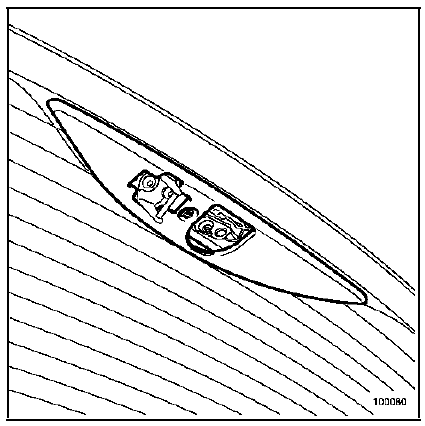

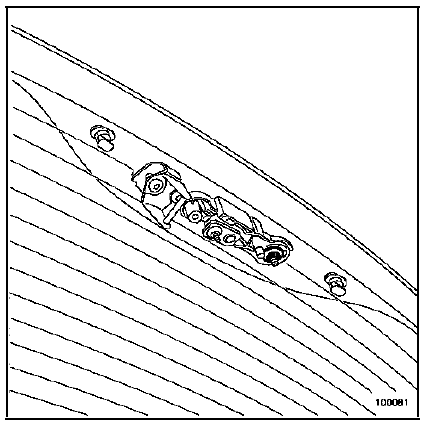

Déposer le mécanisme.

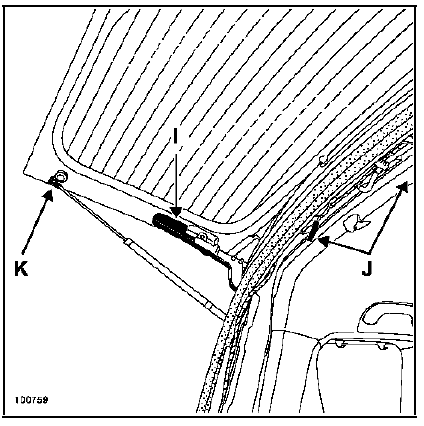

Déposer les cache charnière (I).

Débrancher les deux connecteurs (J), les extraire du hayon par l'ajourage.

Déclipper les vérins à l'aide d'un tournevis plat (K).

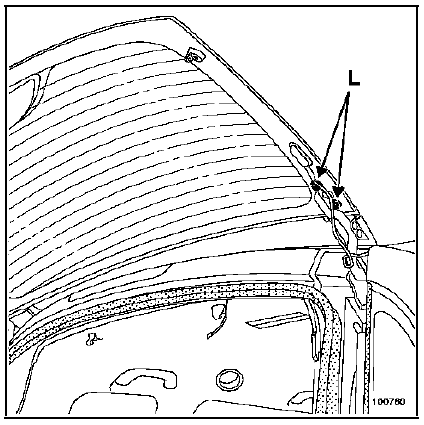

Déposer les vis de fixation (L).

Déposer la lunette (cette opération nécessite deux opérateurs).

REPOSE

IMPORTANT :

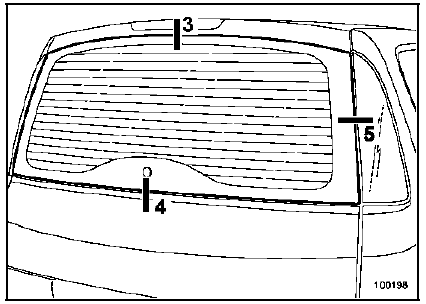

Positionner la lunette mobile en respectant les jeux fonctionnels :

• 3 : 4 + - 1 mm entre la lunette mobile et le panneau de porte de coffre en partie supérieure.
• 4 : 5 + - 1 mm entre la lunette mobile et le panneau de porte de coffre en partie inférieure.
• 5 : 4 + - 1,5 mm entre le feu arrière et la lunette mobile.
• en X : la fermeture de la lunette mobile doit entraîner un écrasement du joint de 2 + - 1,5 mm en tout point.

Nettoyer les cannelures de l'axe du porte-raclette.

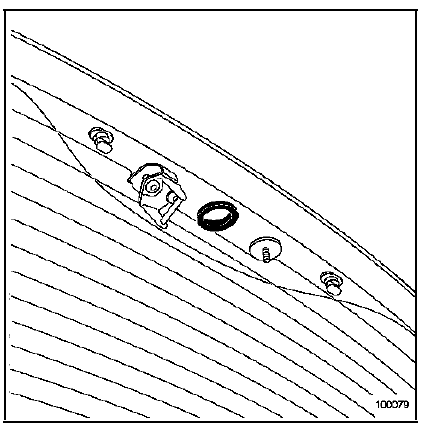

IMPORTANT : après chaque dépose du mécanisme, il est impératif de remplacer le joint d'étanchéité.

Positionner le mécanisme sans le serrer.

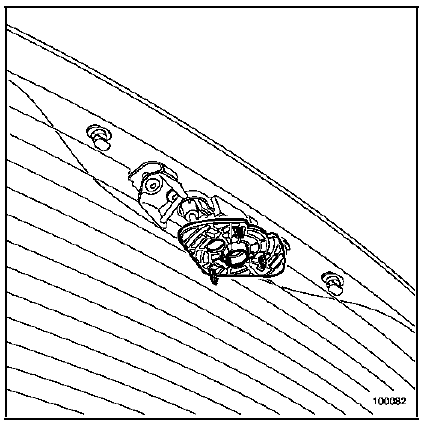

Positionner l'outil EIé. 1680.

Fermer délicatement la vitre du hayon, puis orienter le mécanisme afin de clipper l'outil sur le moteur.

Laisser la lunette fermée avec le mécanisme.

De l'intérieur du véhicule, serrer l'écrou du mécanisme au couple de 8 N.m.

Remettre :

• l'enjoliveur en positionnement son ergot,
• l'écrou et le serrer au couple de 6 N.m,
• le cache écrou.

Dégager l'outil EIé. 1680.

Reposer la garniture.

ATTENTION : Avant de reposer le bras l'essuie-vitre, il est impératif de s'assurer que le moteur soit positionné à l'arrêt fixe.

IMPORTANT :

Après chaque dépose du bras l'essuie-vitre, il est impératif de remplacer l'écrou et de le serrer au couple de 12 N.m.

Le reste de la repose s'effectue dans le sens inverse de la dépose.

REMARQUE :

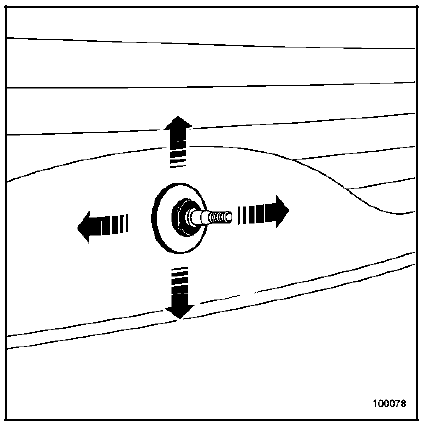

En cas de remplacement de la lunette ouvrante, procéder au bon réglage du mécanisme :

• si le mécanisme est placé trop bas, l'angle d'essuyage est réduit,
• si le mécanisme est placé trop haut, l'angle d'essuyage augmente.

NOTA :

Remplacer les agrafes de maintien après chaque démontage.

Effectuer un test d'étanchéité.
