Renault Espace revue technique automobile: Vitre de custode
DEPOSE
| ATTENTION : La vitre de custode comporte un surmoulage. Ce joint n'est pas détaillé au Magasin de Pièces de Rechange. Dans le cas d'une "dépose - repose", suivre la méthode décrite ci-dessous, de façon à ne pas détériorer le surmoulage lors de la découpe. |
Déposer la garniture de custode (chapitre 71A-H).
INFORMATION : la dépose de la vitre de custode reste identique pour la version longue.

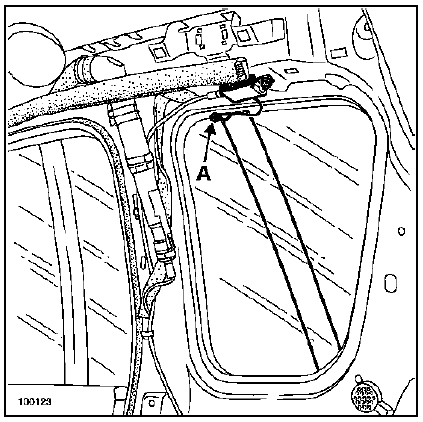

Pour la dépose de la custode côté droit, débrancher le connecteur (A).
Protéger l'entourage de la vitre avec du ruban de masquage.

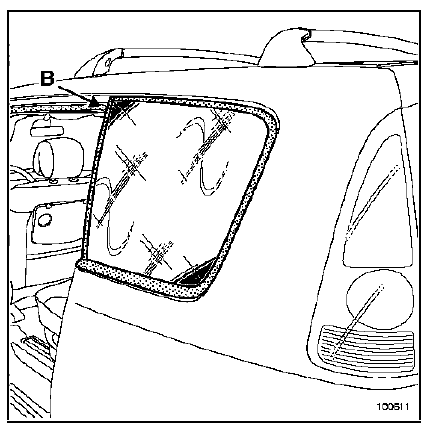

Faire passer le fil de découpe en partie supérieure avant (B).
Installer l'outil de maintien à l'intérieur du véhicule, puis la poignée de tirage à l'extérieur ; cette intervention nécessite deux opérateurs.
1ère étape :
- après avoir passé le fil en (B), effectuer la découpe du cordon de colle jusqu'à (D).
2ème étape :
- replacer le fil de découpe en (B).
3ème étape :

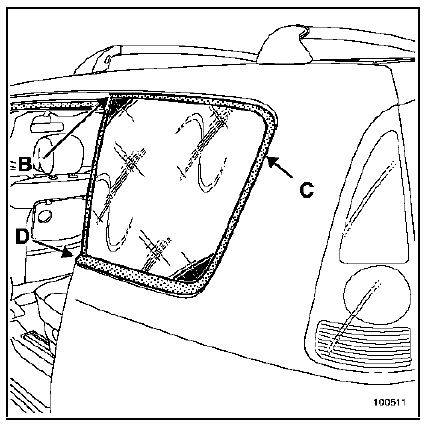

- passer le fil de découpe sous la lèvre du surmoulage de (B) à (C) puis effectuer la découpe.
4ème étape :
- passer le fil de découpe sous la lèvre du surmoulage de (C) jusqu'à (D), puis effectuer la découpe.
REPOSE
Vérifier l'état du surmoulage de la vitre : si celui-ci est détérioré en partie intérieure et non en partie extérieure, la repose de la vitre est tout de même possible.
| ATTENTION : Si la vitre est apparente en partie intérieure à travers le joint, remplacer la vitre de custode. |
Pour la préparation et le collage, se reporter à la Note Technique 560A.

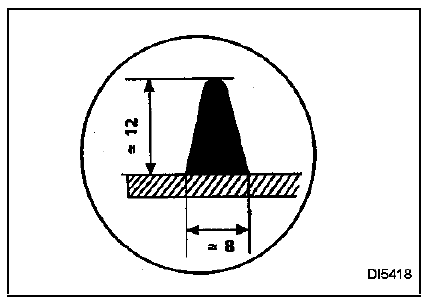

Respecter la taille du cordon de colle.
