Renault Espace revue technique automobile: Filtre à air

Moteur F4R atmosphérique

Element filtrant

Depose

Débrancher la batterie.

Déposer :

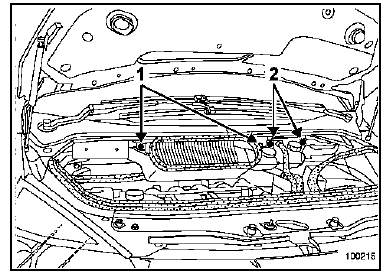

• Les deux vis de fixation (1) du boîtier d'entrée d'air,
• Le boîtier d'air,
• les deux vis de fixation (2) du réservoir de liquide de frein et du vase d'expansion puis les dégager sur le côté.

Déposer le résonateur d'air.

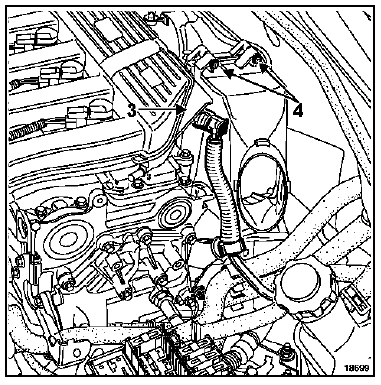

Débrancher le tuyau de dépression (3) du servo frein (sur le collecteur).

Déposer les deux vis (4) du couvercle de filtre à air pour accéder à l'élément filtrant.

Repose

Procéder dans le sens inverse de la dépose.

Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).

Moteurs F9Q - G9T F4R turbocompressé

Element filtrant

Moteur F4R Turbocompressé

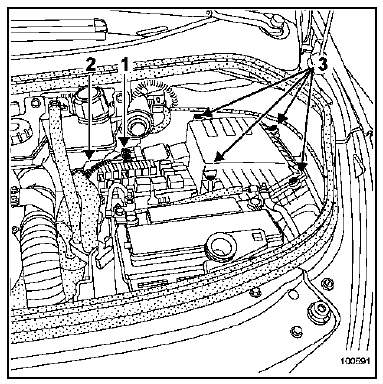

Desserrer le collier (1) puis déboîter la Durit d'air (2).

Déposer les quatre vis (3) de fixation du couvercle de filtre à air pour accéder à l'élément filtrant.

Moteurs F9Q et G9T

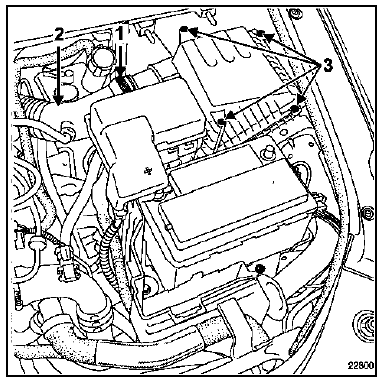

Débrancher le connecteur (1) du débitmètre d'air.

Desserrer puis déboîter la Durit d'air (2).

Déposer les quatre vis de fixation (3) du couvercle de filtre à air. Déposer l'élément filtrant.

Edition

MOTEUR P9X

ELEMENT FILTRANT

Débrancher la batterie.

Déposer :

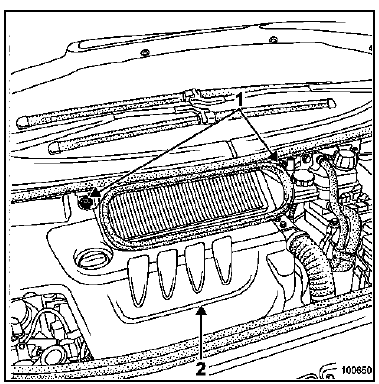

• les deux vis de fixation (1) du boîtier d'entrée d'air,
• le boîtier d'entrée d'air,
• le cache du moteur (2).

Débrancher :

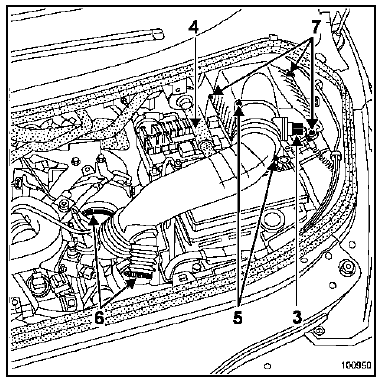

• le connecteur du débitmètre d'air (3),
• le conduit de réaspiration des vapeurs d'huile (4).

Déposer :

• les deux vis de fixation (5) du débitmètre d'air,
• les colliers (6),
• le conduit d'air avec le débitmètre d'air.

Déclipper les fixations du boîtier relais puis dégager celui-ci sur le côté.

Déposer les quatre vis de fixation (7) du couvercle de boîtier de filtre à air.

Dégager le couvercle du boîtier de filtre à air.

Déposer l'élément filtrant.

REPOSE

Procéder dans le sens inverse de la dépose.

Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).

Moteur V4Y

Rechange de l'element filtrant

Déposer les caches du moteur.

Débrancher :

• la batterie,

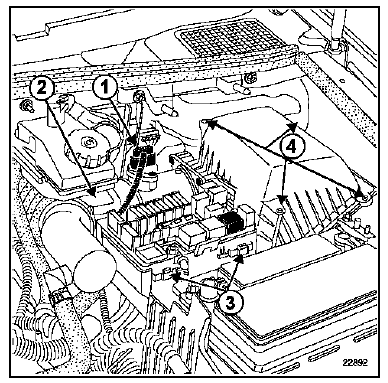

• le connecteur du débitmètre d'air (1),
• le conduit d'aspiration d'air (2),
• le connecteur du moteur d'essuie-glace.

Déclipper les fixations du boîtier relais (3) puis dégager légèrement celui-ci sur le côté.

Déposer les quatre vis de fixation (4) du couvercle de boîtier de filtre à air.

Dégager le couvercle du boîtier de filtre à air avec le débitmètre puis déposer l'élément filtrant.
