Renault Espace revue technique automobile: Boîtier de filtre à air
MOTEUR F4R Atmosphérique
DEPOSE
Débrancher la batterie.
Déposer :

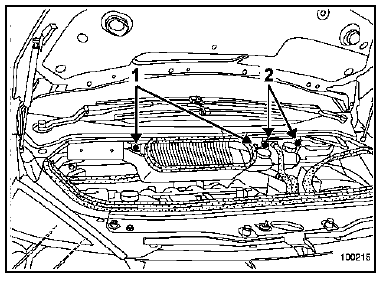

- les deux vis de fixation (1) du boîtier d'entrée d'air,
- le boîtier d'air,
- les deux vis de fixation (2) du réservoir de liquide de frein et du vase d'expansion puis les dégager sur le côté.
Déposer le capot du boîtier relais.

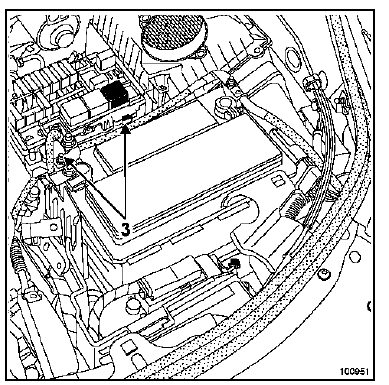

Dégrafer les fixations (3) du boîtier relais sur bac à batterie et écarter le boîtier relais.
Déposer le résonateur d'air.

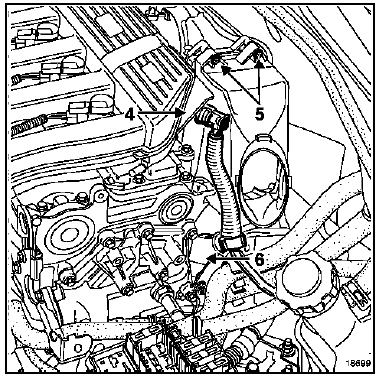

Débrancher le tuyau de dépression (4) du servofrein (sur le collecteur).
Déposer :
- les deux vis (5) du couvercle de filtre à air,
- le couvercle de filtre à air avec le filtre,
- la patte de fixation (6) du connecteur de sonde à oxygène afin de faciliter le passage du boîtier d'air.

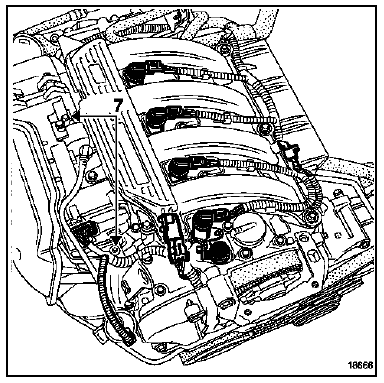

Déposer les deux vis (7) de fixation du boîtier de filtre à air.
Déposer le boîtier de filtre à air en le décalant sur la droite pour le faire sortir.
Le boîtier de filtre à air peut passer entre la baie de pare-brise, le moteur et l'amplificateur de freinage.
REPOSE
Procéder dans le sens inverse de la dépose.
Serrer les vis de fixation en respectant le couple de serrage.
NOTA :
Faire attention à la sortie de dépression allant du collecteur d'admission à l'amplificateur de freinage. La destruction de cette sortie entraînerait le remplacement du collecteur.
