Renault Espace revue technique automobile: Doublure de custode

Le remplacement de cette pièce peut s'effectuer suivant plusieurs possibilités (voir méthode ci-après) :

• complet, complémentaire au remplacement du panneau d'aile arrière avec : pavillon, passage de roue arrière extérieur partie avant et arrière et du passage de roue intérieur,
• partiel arrière suivant coupe (c) et (b),
• partiel avant suivant coupe (a) et (b).

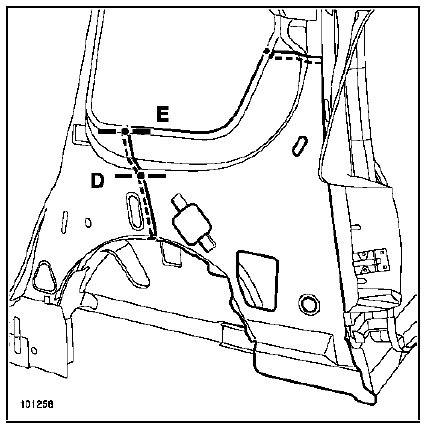

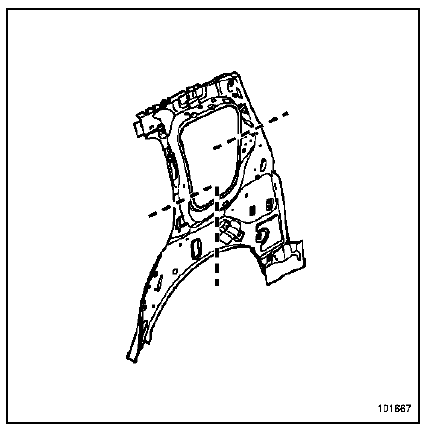

La combinaison des coupes est choisie en fonction des déformations (voir détails des coupes dans la méthode).

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Dans les cas où les points de soudure ne sont pas réalisables avec la pointeuse, ceux-ci peuvent être remplacés par des bouchons.

Nota :

Il n'y a pas de particularité pour la version rallongée ou la version avec toit ouvrant, la méthode de remplacement de la doublure de custode reste similaire à la version de base (pavillon court).

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée seule.

II est nécessaire de commander en supplément le support de poignée de maintien qui n'est pas livré assemblé avec la doublure de custode.

PIECES CONCERNÉES (épaisseur en mm) :

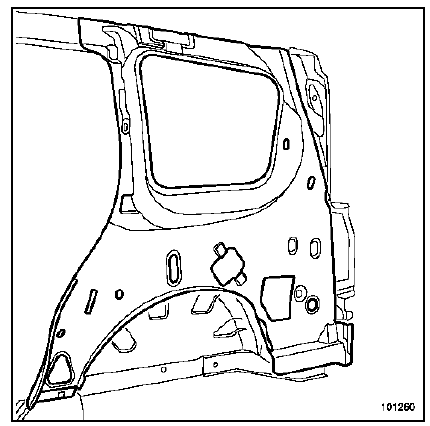

1. Doublure de custode 1,2/0,7
2. Doublure brancard 1,2
3. Renfort de brancard arrière 1,2
4. Renfort supérieur de custode 1,5
5. Renfort de custode 1
6. Plancher arrière 0,7
7. Support Poignée de maintien 1,5

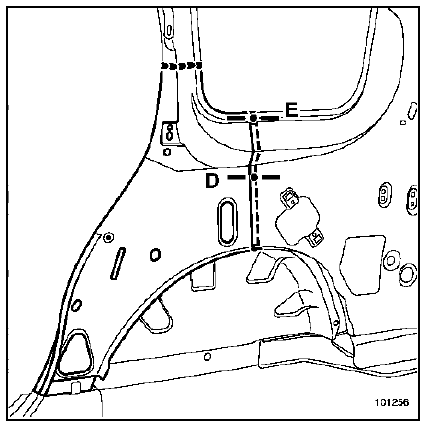

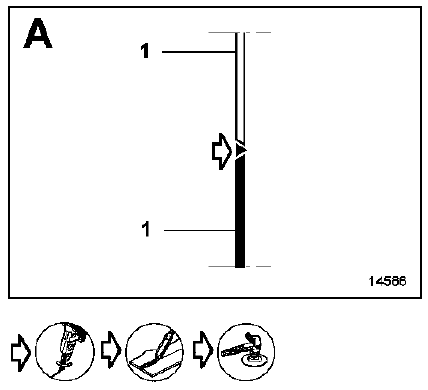

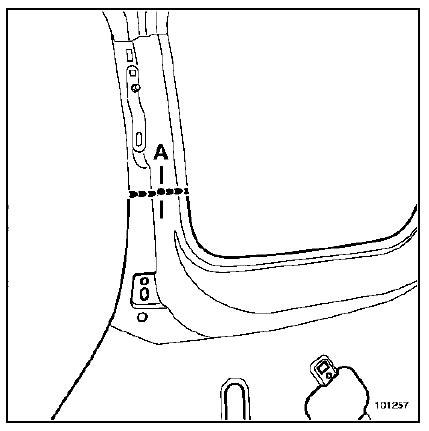

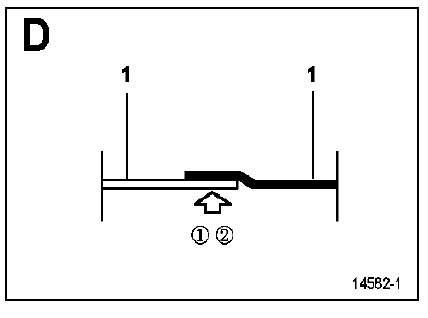

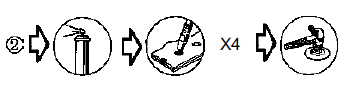

Détail de la coupe en (a)

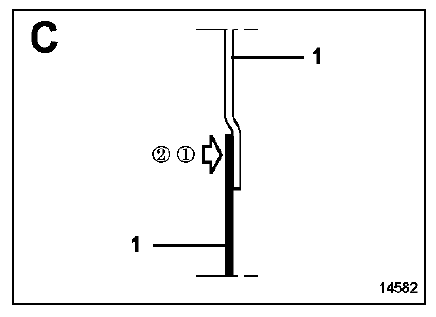

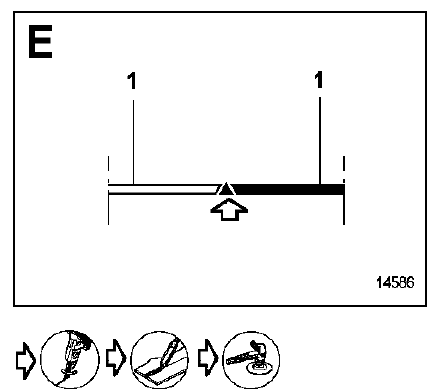

Détail de la coupe en (c)

sur pièce neuve

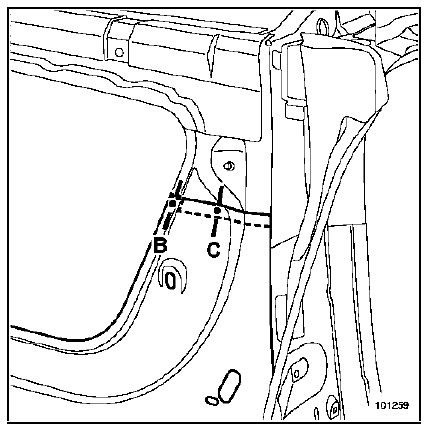

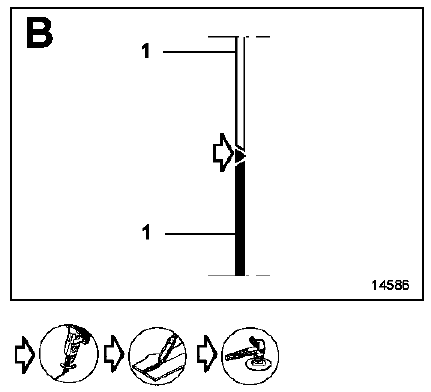

Particularités du partiel suivant coupes c et b

sur véhicule

RAPPEL :

Les informations concernant la coupe (c), sont décrites précédemment.

Particularités du partiel suivant coupes (a) et (b)

RAPPEL :

Les informations concernant les coupes (a) et (b) sont décrites précédemment.

Remplacement complet

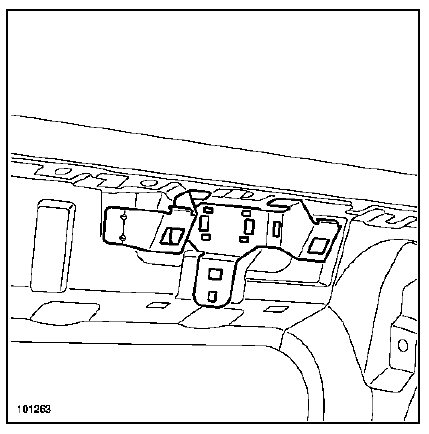

Détail du positionnement du support de poignée de maintien

ATTENTION : II est nécessaire de commander en supplément le support de poignée de maintien qui n'est pas livré assemblé avec la doublure de custode.
