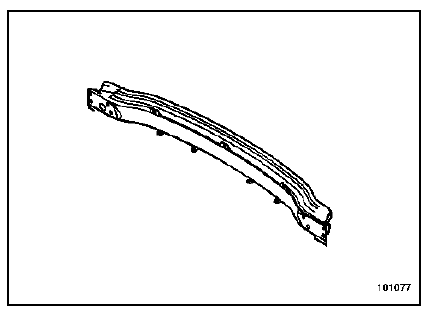

Le remplacement de cette pièce est une opération de base pour une collision arrière.
C'est un élément de structure démontable en aluminium.
Dans l'opération décrite ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Nota :
La pièce fournie par le magasin de pièces de rechange est de couleur noire, elle ne nécessite pas de mise à la teinte lors de son remplacement.
COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée seule.
DEPOSE
Déposer l'enjoliveur inférieur de gouttière et le bouclier arrière pour accéder aux fixations de la traverse de choc.

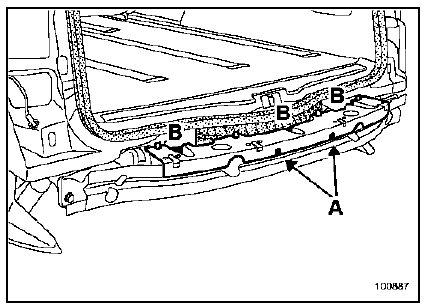

Déposer le support de bouclier par les cinq fixations (A) et (B).
Les fixations (B) ne sont pas à dévisser entièrement.

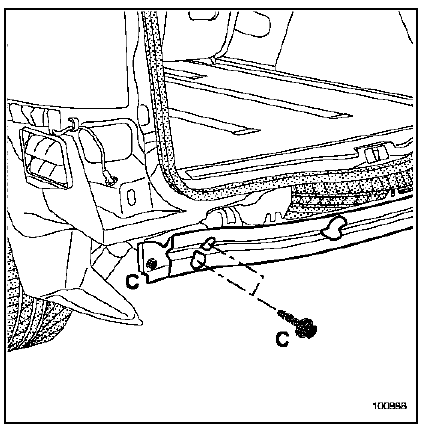

La dépose s'effectue par les vis de fixation latérale (C) (trois de chaque côté).
REPOSE
Nota :

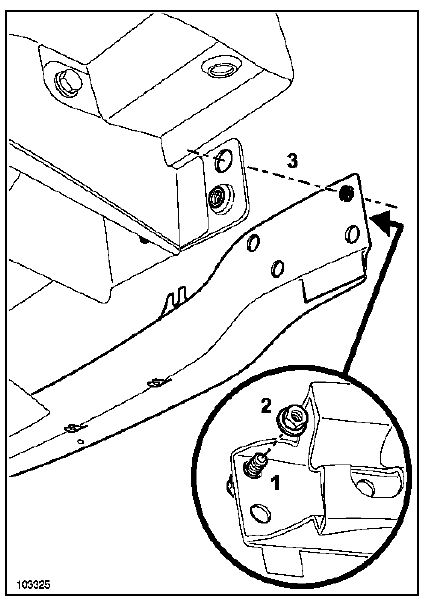

Au montage, centrer la traverse par rapport aux deux platines support : pour cela utiliser deux boulons M8 - 125 longueur 12 mm à tête hexagonale.
Exemple de référence : 77 03 001 645
Monter puis centrer la vis sur la traverse (1).
Bloquer la vis à l'aide de l'écrou (2).
Monter l'ensemble sur le véhicule (3) Serrer la traverse avec les vis de fixation (C) (voir dépose).
Déposer les écrous (2) puis chasser les vis (1).
