Renault Espace revue technique automobile: Renfort supérieur de custode

Le remplacement complet de cette pièce est une opération complémentaire au remplacement du pavillon, du panneau d'aile arrière complet, de la traverse arrière de pavillon, du support de feux arrière, de la gouttière supérieure et inférieure d'aile arrière et de la fermeture extrême arrière.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Dans les cas où les points de soudure ne sont pas réalisables avec la pointeuse, ceux-ci peuvent être remplacés par des bouchons.

Nota :

II n'y a pas de particularité pour la version rallongée ou la version avec toit ouvrant, la méthode de remplacement du renfort supérieur de custode reste similaire à la version de base (pavillon court).

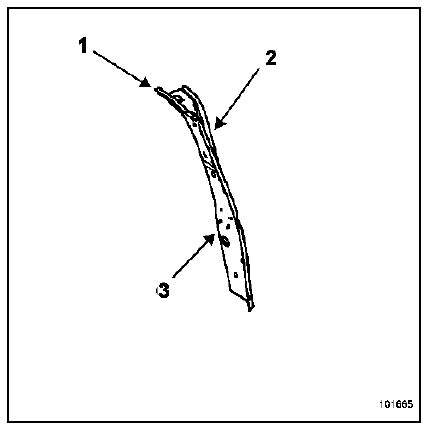

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :

• élément de fermeture renfort de custode (A),
• renfort supérieur arrière de custode (B),
• renfort de custode (C).

PIECES CONCERNEES (épaisseur en mm) :

1. Renfort supérieur de custode 1,5
2. Elément de fermeture renfort de custode 1,2
3. Renfort de custode 1
4. Doublure de custode 0,7
5. Traverse arrière inférieure de pavillon 1
6. Fermeture latérale de traverse extrême arrière 0,7
7. Traverse arrière supérieure de pavillon 0,7

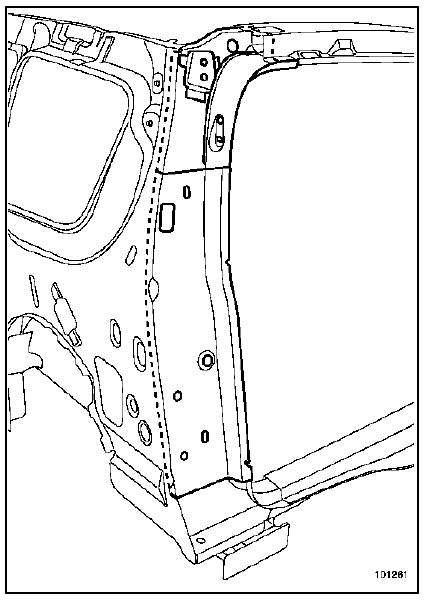

Pièce en position sur le véhicule.

Nota :

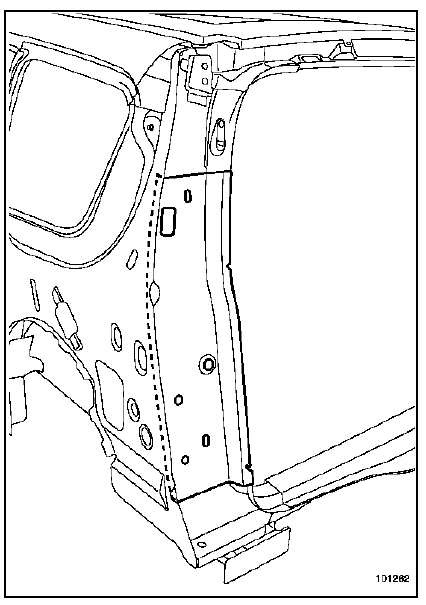

En cas de choc en partie basse il est possible de remplacer uniquement le renfort de custode (voir méthode ci-dessous).
