Renault Espace revue technique automobile: Vitre fixe de toit ouvrant

DEPOSE

NOTA :

Pour déposer la vitre fixe, il n'est pas nécessaire de déposer le toit ouvrant.

La vitre fixe sera livrée assemblé avec le joint d'étanchéité arrière.

Ce joint peut être commandé dans une collection de joints.

Déposer :

• la garniture de pavillon (chapitre 71A-K),
• le panneau mobile (chapitre 52A-G).

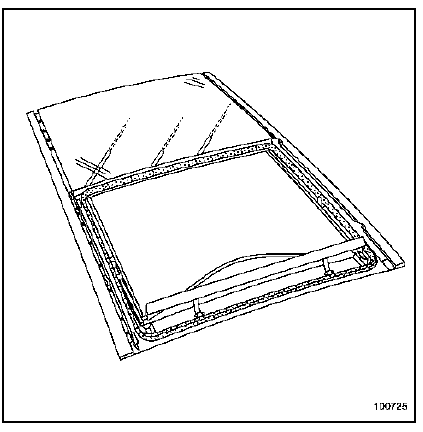

Déposer :

• les vis de fixation des rails,
• les rails.

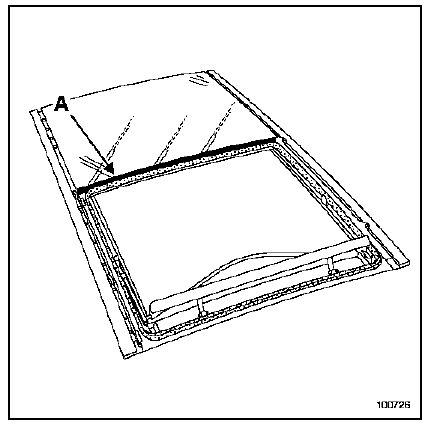

Déposer le joint d'étanchéité (A) (remplacer ce joint après chaque démontage de la vitre fixe).

Protéger l'encadrement de la vitre fixe et la partie arrière du pavillon (exemple : ruban de masquage).

Procéder à la découpe du cordon de colle ; cette intervention nécessite deux opérateurs.

REPOSE

Pour la préparation et le collage, se reporter à la note technique 560A.

IMPORTANT :

Il est impératif d'utiliser la colle mono composant "haut module".

Particularité de repose à respecter avant le collage de la vitre :

Reposer les rails.

Remplacer les joints d'étanchéité et les vis de fixation.

Mettre de la Loctite FRENBLOC sur les vis de fixation des rails.

Serrer les vis au couple de 2,5 N.m + - 20 %.

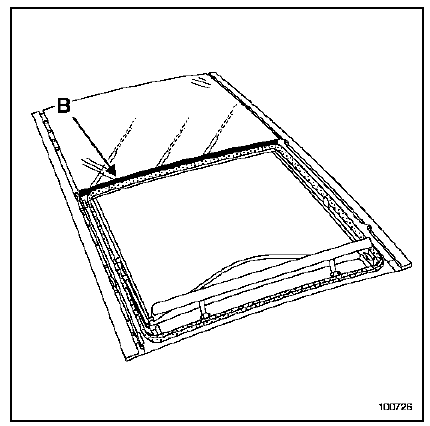

Positionner le joint neuf (B).

Reposer le panneau mobile (chapitre 52A-G).

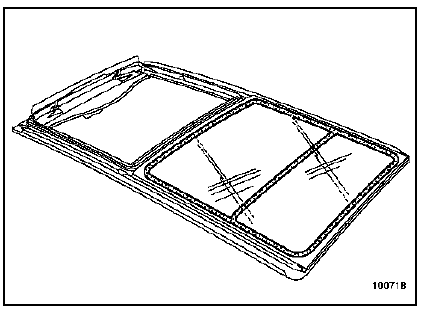

Coller la vitre, cette intervention nécessite deux opérateurs.

Respecter les jeux :

• panneau mobile - vitre fixe : 9 + - 2 mm,
• vitre fixe - rails.
