DEPOSE

Déposer la garniture de pavillon (chapitre 71A-K) (respecter les consignes de sécurité).

NOTA :

Il n'est pas nécessaire de déposer le toit ouvrant pour dégager les vélums.

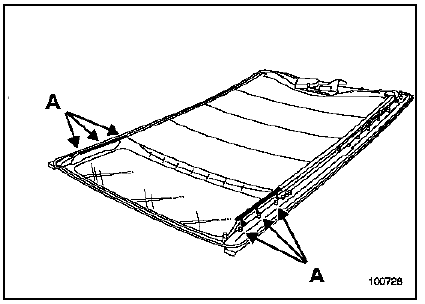

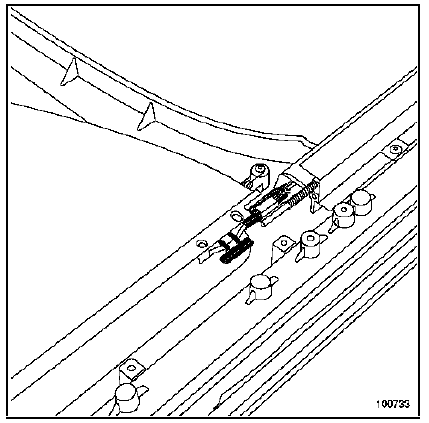

Déposer les vis (A) et dégager les rails.

Déposer les vis (A) et dégager les rails.

Débrancher le connecteur (B).

Débrancher le connecteur (B).

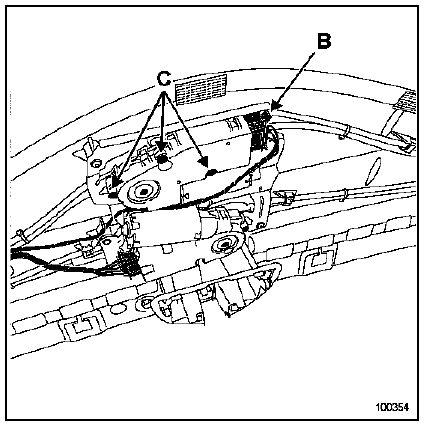

Déposer les vis (C) et dégager le moteur des vélums.

ATTENTION :

La manipulation des vélums doit s'effectuer soigneusement afin d'éviter tout risque de détérioration et de salissure.

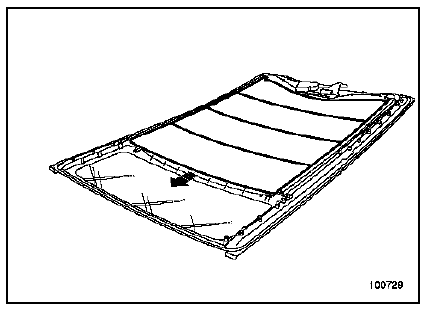

Dégager manuellement suivant la flèche les trois premiers vélums des rails d'entraînement.

Désaccoupler les trois premiers vélums.

Le vélum (D) est relié au guide d'entraînement, c'est

Le vélum (D) est relié au guide d'entraînement, c'est lui qui entraîne les trois premiers vélums.

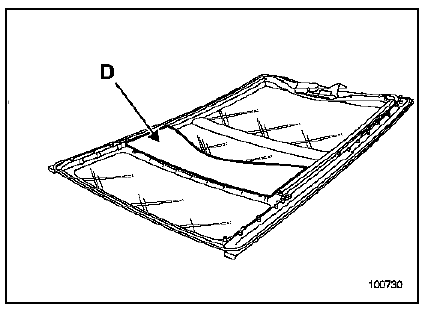

Positionner le vélum (D) comme indiqué sur l'illustration ci-dessus.

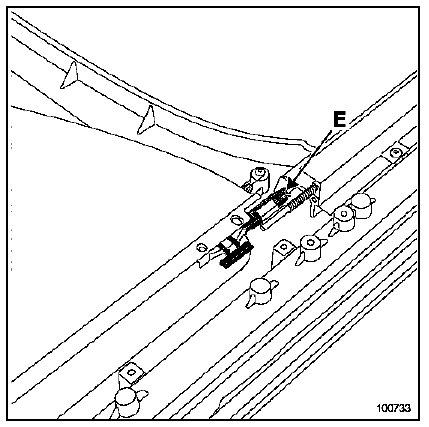

Déposer les deux agrafes (E), puis dégager le vélum.

Déposer les deux agrafes (E), puis dégager le vélum.

REPOSE

Positionner le vélum en lieu et place, puis clipper les

Positionner le vélum en lieu et place, puis clipper les deux agrafes sur les guides d'entraînement.

Afin de pouvoir raccrocher le deuxième vélum, il est

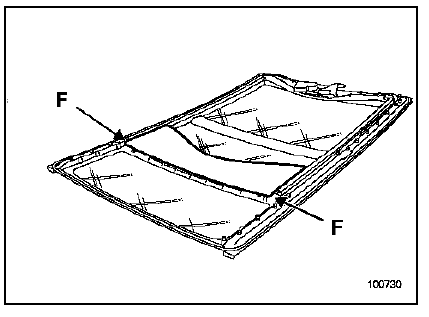

Afin de pouvoir raccrocher le deuxième vélum, il est nécessaire que les patins guides arrière (F) ne soient pas insérés dans les chariots d'entraînement.

Insérer le deuxième vélum sous le premier (1) puis

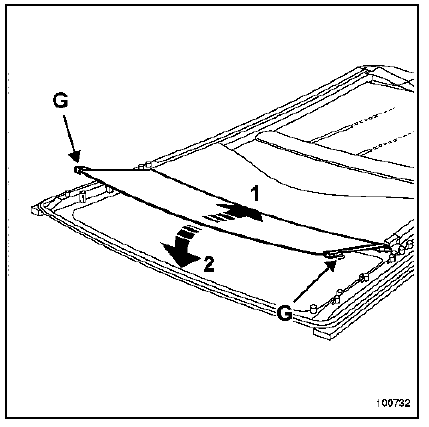

Insérer le deuxième vélum sous le premier (1) puis exercer un mouvement de rotation (2).

Engager l'ensemble dans les chariots d'entraînement en laissant déposés les deux patins guides (G).

Répéter l'opération pour les deux vélums restants.

Procéder dans le sens inverse de la dépose.
