Renault Espace revue technique automobile: Unité Centrale de Communication

Depose

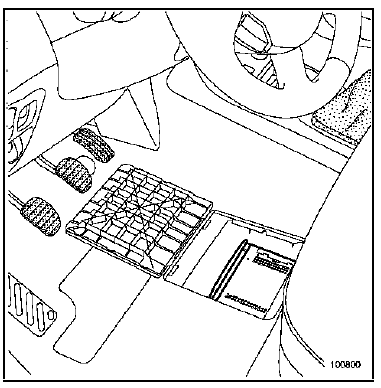

L'unité centrale de communication est située dans le vide-poche avant gauche.

La dépose s'effectue à l'aide de l'outil ms. 1373.

Repose

Repose

Procéder à l'initialisation du système. Consulter le chapitre "initialisation".

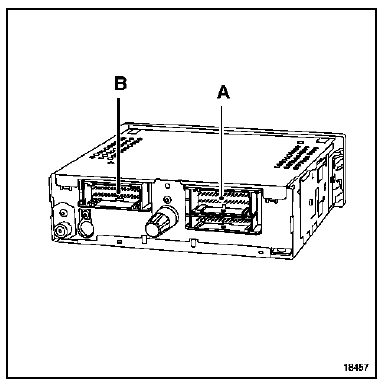

Affectation des connecteurs

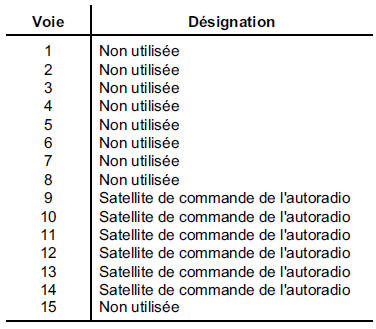

Connecteur (a) 15 voies (rouge)

Connecteur (a) 15 voies (rouge)

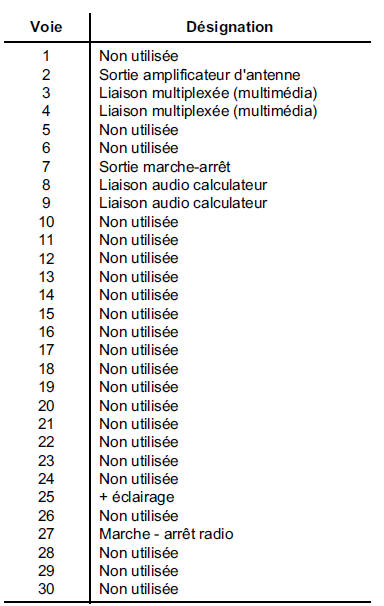

Connecteur (b) 30 voies (gris)

Connecteur (b) 30 voies (gris)

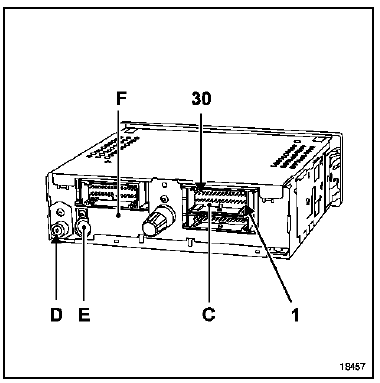

(D) et (E) : entrée et sortie d'antenne radio

(D) et (E) : entrée et sortie d'antenne radio

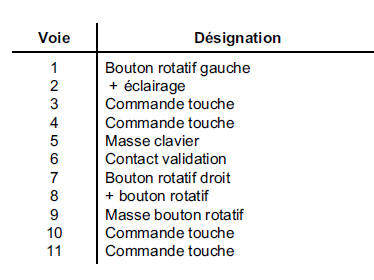

(F) : connecteur 12 voies (clavier déporté)

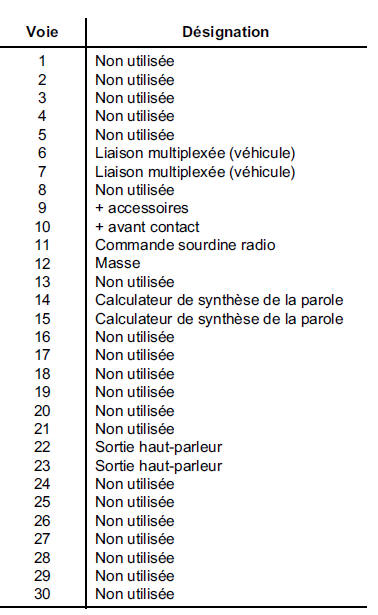

Connecteur (b) 30 voies (gris)

Connecteur (b) 30 voies (gris)

 Clavier

    Aide à la navigation : Généralités

     Clavier
