Renault Espace revue technique automobile:  Clavier

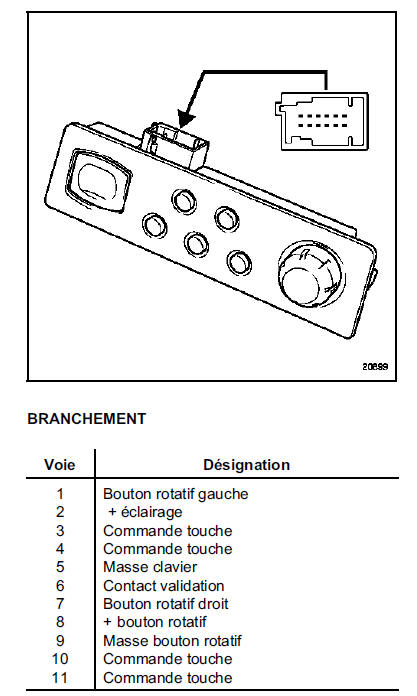

Le clavier déporté est raccordé à l'unité centrale de communication sur un connecteur à 12 voies spécifiques.

Nota :

Seules les alimentations et masses peuvent être contrôlées.

Le clavier est clippé sous l'écran.

Depose

Depose

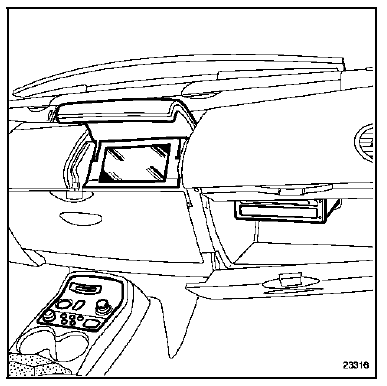

Le calculateur qui comprend le lecteur de cédérom est situé dans le vide-poches.

La dépose s'effectue à l'aide de l'outil ms. 1373.

Repose

Repose

Procéder à l'initialisation du système. Consulter le chapitre "Initialisation".

Important

Après un débranchement de la batterie ou un remplacement du calculateur électronique de navigation, la relocalisation est automatique (consulter le chapitre "relocalisation").

Après le remplacement du calculateur électronique de navigation, le système sera par défaut programmé en français.

Pour changer de langue, consulter la méthode décrite dans le chapitre "réglage langue".

Attention :

En cas de remplacement du calculateur électronique de navigation, il ne sera pas possible de récupérer les adresses mémorisées dans l'ancien boîtier.

Remarque :

Le calculateur de navigation est spécifique selon son positionnement horizontal ou vertical.

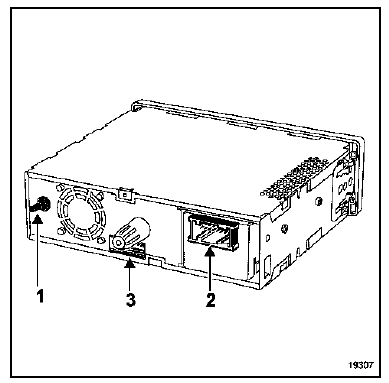

Affectation des connecteurs

  1. Connexion antenne satellite

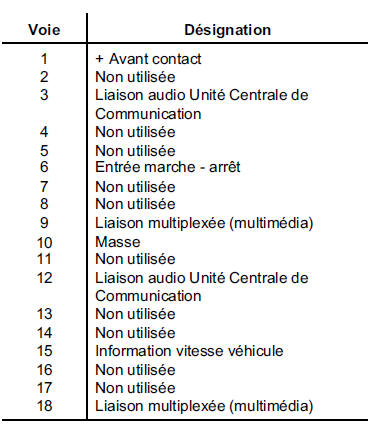

Connecteur 18 voies (2) vers véhicule

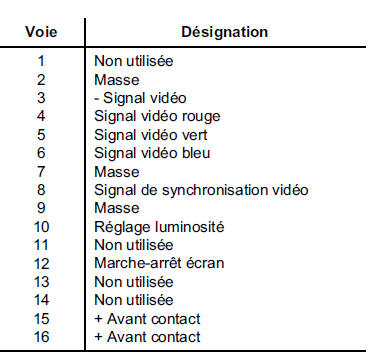

Connecteur 16 voies (3) vers

Connecteur 16 voies (3) vers

 Ecran

    Unité Centrale de Communication

     Ecran
