Renault Espace revue technique automobile: Traverse supérieure avant

Le remplacement de cette pièce est une opération complémentaire au capot avant pour une collision avant.

C'est un élément de structure démontable.

Pour effectuer cette opération, il est nécessaire de commander en supplément :

4 Agrafes faisceau référence : 77 00 418 463

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Dans l'opération décrite ci-après, vous ne trouverez que les positions des fixations spécifiques à l'élément.

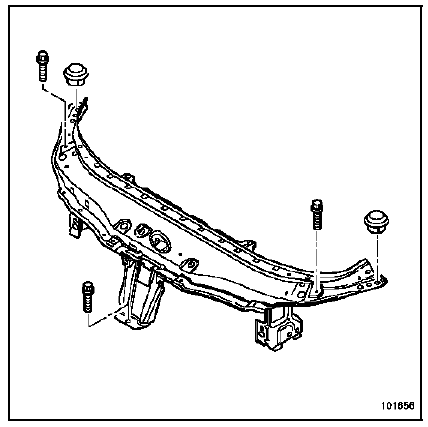

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :

Traverse supérieure,

Fermeture de traverse,

Couples supports de traverse,

Elément de rétention crochet de fermeture,

Equerres d'indexage de radiateur,

Support de cache moteur,

Ecrous sertis.

DEPOSE

Pour accéder aux fixations de la traverse de choc, il est nécessaire de déposer au préalable :

• l'enjoliveur supérieur des blocs optiques,
• le bouclier avant,
• les blocs optiques,

et de dégager :

• la serrure de capot,
• les faisceaux électriques et les différents organes mécanique fixés sur la traverse.

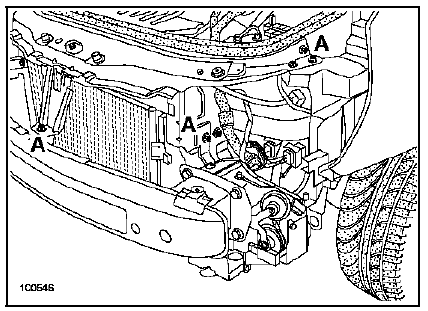

La dépose s'effectue par les vis (A).

REPOSE

Procéder dans le sens inverse de la dépose.

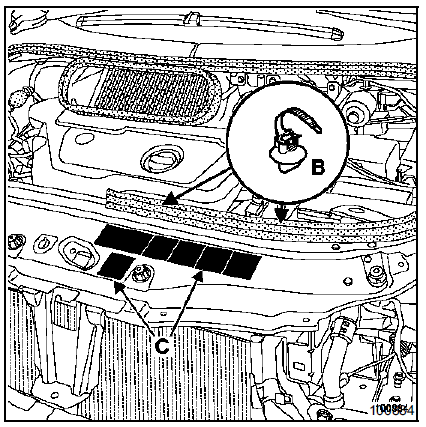

RAPPEL : Les agrafes de fixation (B) du faisceau et les étiquettes adhésives (C) sont disponibles au détail.

REGLAGE

Nota :

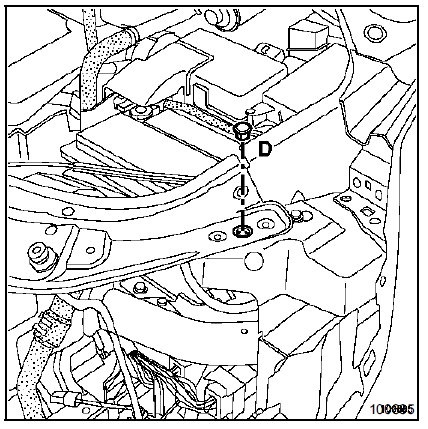

Le centrage de la traverse avec la plaquette s'effectue avec les pions d'indexage (D).

II est conseillé d'utiliser ces pions pour le centrage de la traverse.

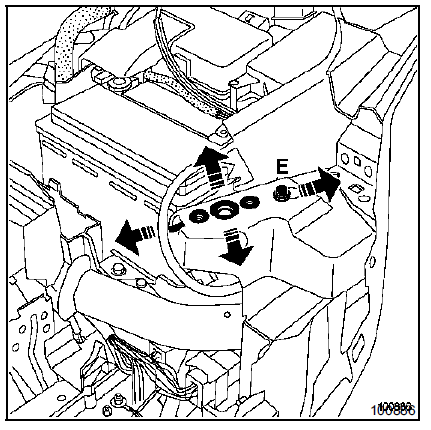

Des réglages complémentaires de la traverse sont possibles au niveau de la plaquette mobile en desserrant la vis de fixation (E).
