Renault Espace revue technique automobile: Côté d'auvent

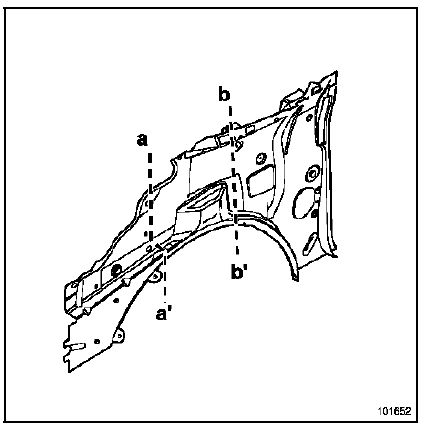

Cette pièce peut être remplacée de trois façons :

• complète : opération de base pour une collision latérale,
• partielle en partie avant : suivant la coupe (a, a'), complémentaire au renfort supérieur de côté d'auvent partiel,
• partielle en partie arrière : suivant la coupe (b, b'), complémentaire au renfort de pied avant.

ATTENTION Les positions de coupe données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Dans les cas où les points de soudure ne sont pas réalisables avec la pointeuse, ceux-ci peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :

Support fixation de projecteur,

Elément de fermeture de passage de roue,

Support traverse de planche de bord,

Renfort de support de traverse,

Axe pilote,

Cage,

Plaquette taraudée,

Ecrous sertis,

Goujons soudés

Rivets.

PIECES CONCERNEES (épaisseur en mm) :

1. Côté d'auvent 0,8
2. Traverse inférieure de baie 1
3. Doublure supérieure de pied avant 1,2
4. Fermeture avant de bas de caisse 1,5
5. Elément de fermeture de passage de roue 0,8

Remplacement complet

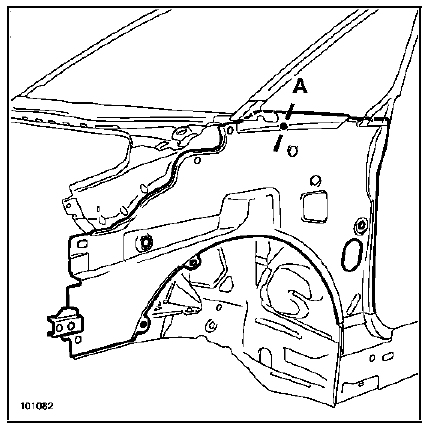

Particularité de la coupe (a, a')

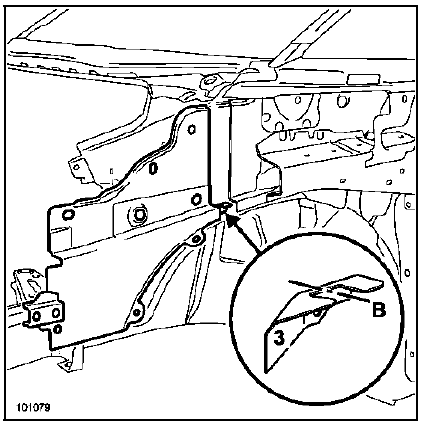

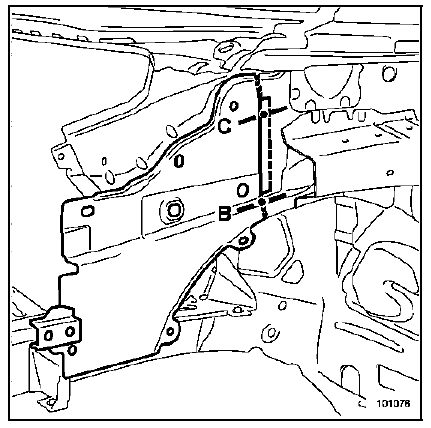

Utiliser comme repère pour la coupe en partie avant, l'élément de fermeture de passage de roue (pièce 3 axe de coupe B).

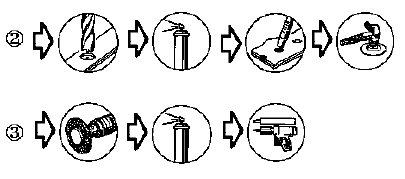

sur véhicule

sur pièce de rechange

sur véhicule et pièce de rechange

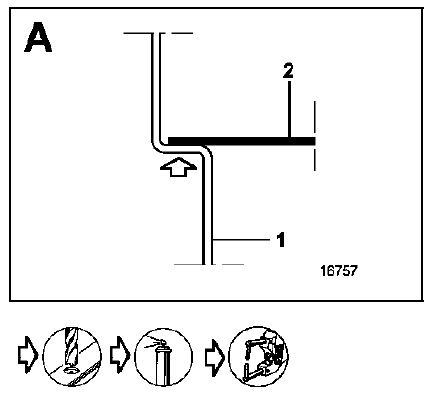

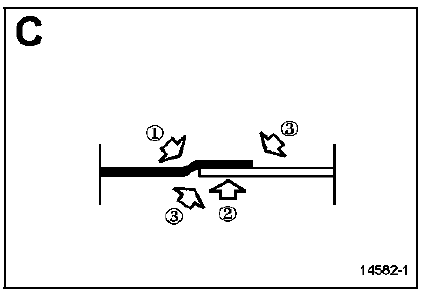

Réaliser un soyage.

Nota :

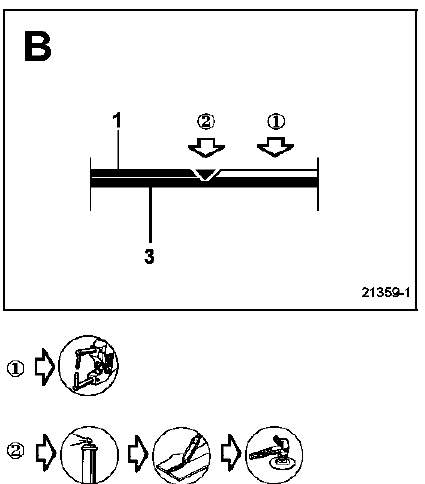

II est nécessaire de réaliser après soudure un cordon de mastic dans la carre (opération ) pour assurer l'étanchéité de l'accostage et l'aspect.

Utiliser mastic type M.J.Pro (référence : 77 11 172 676).

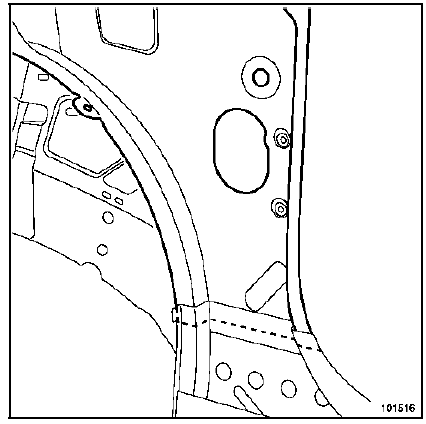

Particularité de la coupe (b, b')

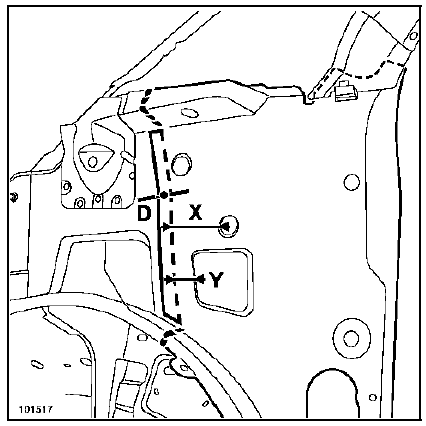

ATTENTION L'emplacement du soyage est déterminé en fonction de la forme du renfort supérieur de côté d'auvent (à cet endroit, il accepte une épaisseur de tôle supplémentaire).

X = 85 mm

Y = 35 mm

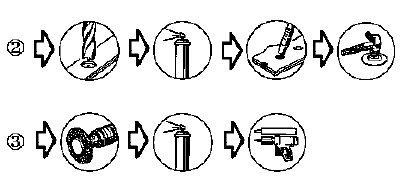

sur véhicule

sur pièce de rechange

sur véhicule et pièce de Rechange

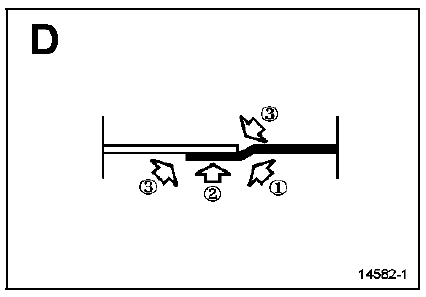

Réaliser un soyage sur la pièce de rechange.

Nota :

II est nécessaire de réaliser après soudure un cordon de mastic dans la carre (opération ) pour assurer l'étanchéité de l'accostage et l'aspect.

Utiliser mastic type M.J.Pro (référence : 77 11 172 676).
