Renault Espace revue technique automobile: Specificites des sieges equipes de moteurs
Dépose du moteur de glissières
Dégager :

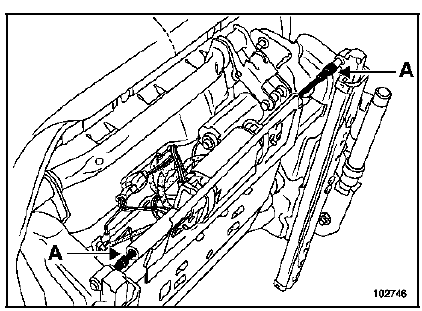

- les embouts de gaine (A),
- les câbles.
Actionner les glissières une à une en équipant une visseuse - dévisseuse d'un des câbles.

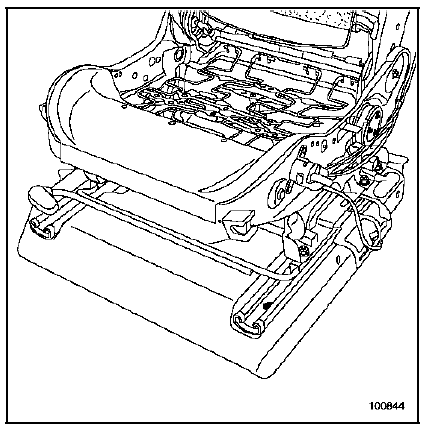

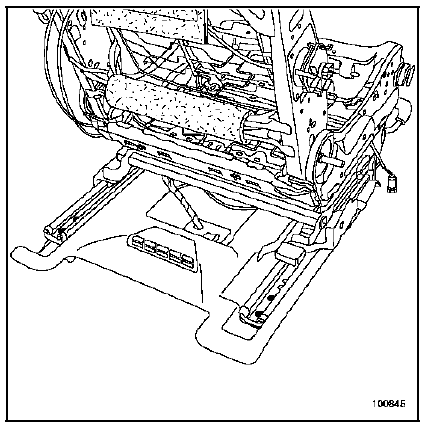

Positionner le siège vers l'avant de façon à accéder aux fixations des glissières.
Déposer les vis de fixation arrière.

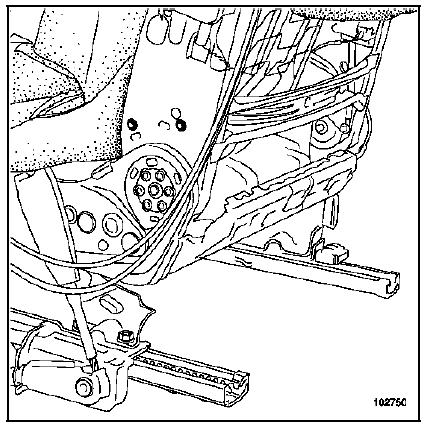

Positionner le siège vers l'arrière de façon à accéder aux fixations des glissières.
Déposer les vis de fixation avant.
Déposer :
- la plaque porte-connecteur sous siège,
- les plots,
- la moquette sous siège.

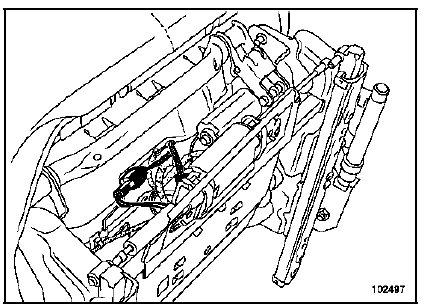

Débrancher les connecteurs du moteur.
Déposer :

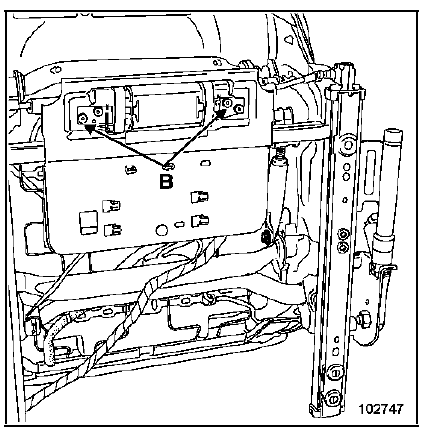

- les rivets (B),
- le moteur.
Dépose du moteur de réhausse d'assise
La dépose des ressorts de rappels n'est pas nécessaire.
Débrancher le connecteur.

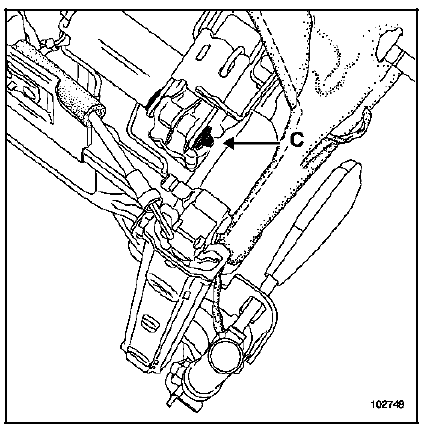

Déposer la rondelle frein (C) de l'axe.
Dégager partiellement l'axe pour donner de la liberté au niveau de l'écrou de fixation.

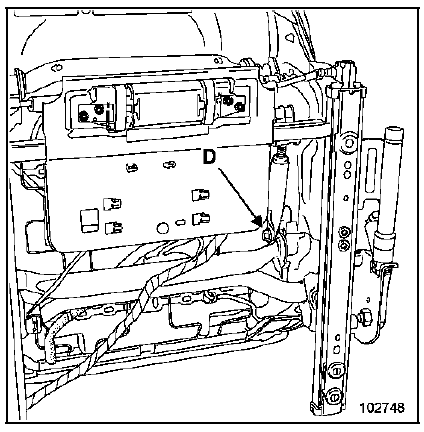

Déposer l'écrou (D).
Dégager le moteur.
| ATTENTION Suivant le réglage d'assise, les ressorts de rappel peuvent mettre en contrainte le moteur. |
Dégager :
- l'axe,
- le moteur.

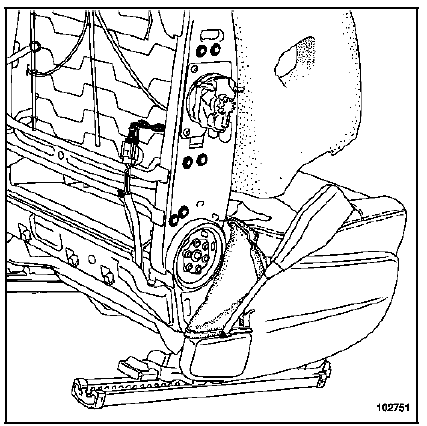

Dépose du moteur de dossier
Dégarnir partiellement la coiffe et la mousse.
Déposer :
- les rivets du moteur de dossier,
- les rivets du mécanisme.

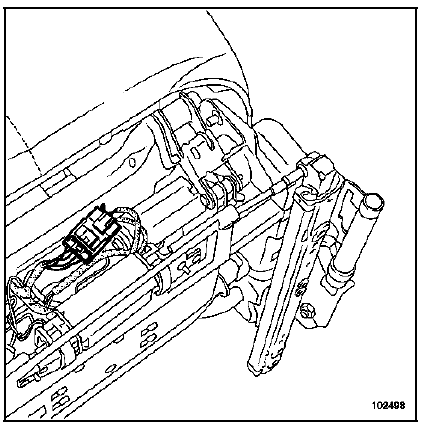

Déclipper l'agrafe du connecteur pour pouvoir le débrancher.
Débrancher les connecteurs du moteur.

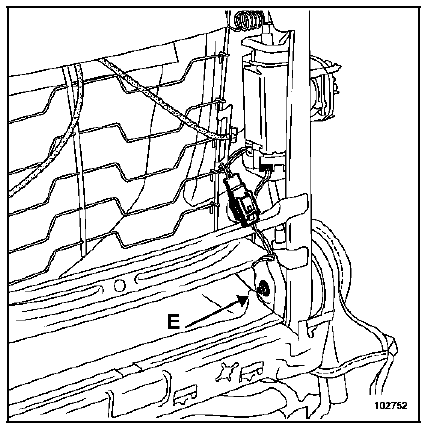

Déposer la rondelle frein (E).
Déposer les rivets du mécanisme.
Dégager :
- le moteur,
- le mécanisme.
REPOSE
Nettoyer les cannelures et les mécanismes des résidus des perçages.

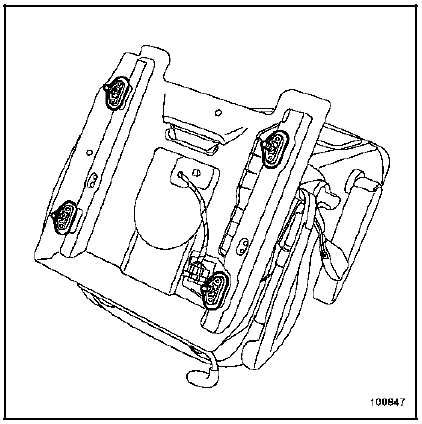

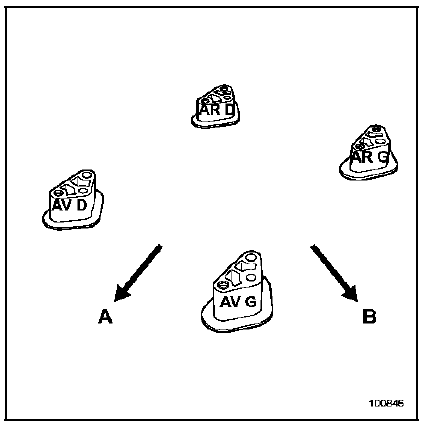

| ATTENTION A la position des plots, un repère gravé est présent sur chaque plot. |
| ATTENTION Respecter le positionnement des plots suivant le schéma ci-dessus. |
- Avant droit
- Avant gauche
- Arrière droit
- Arrière gauche
- Avant du véhicule
- Extérieur du véhicule
Procéder dans le sens inverse de la réponse.
Graisser si besoin les câbles des mécanismes.
