Renault Espace revue technique automobile: Glissières de siège

DEPOSE

Après avoir déposé :

  • le siège (voir chapitre 75A-A),
  • les carters de siège (voir chapitre 75A-A).

Positionner le siège vers l'avant de façon à accéder

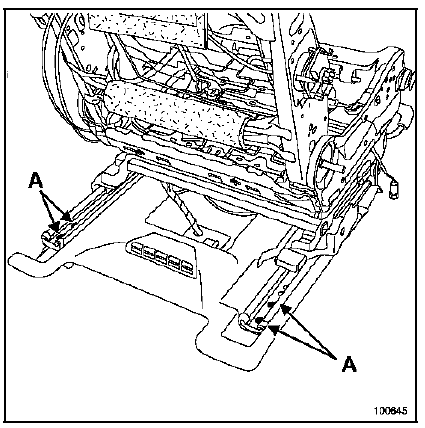

Positionner le siège vers l'avant de façon à accéder aux fixations des glissières (A).

Déposer les vis de fixation arrière.

Positionner le siège vers l'arrière de façon à accéder

Positionner le siège vers l'arrière de façon à accéder aux fixations des glissières.

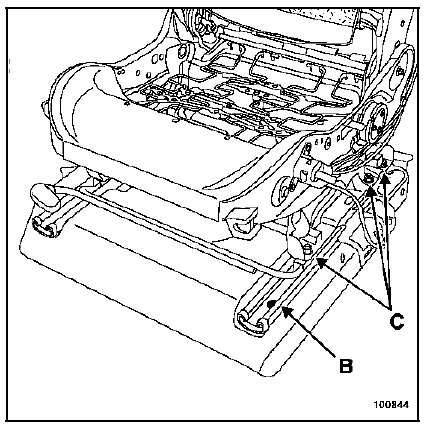

Déposer :

  • les vis de fixation avant des glissières (B),
  • les écrous de fixation "armature-glissières" (C).

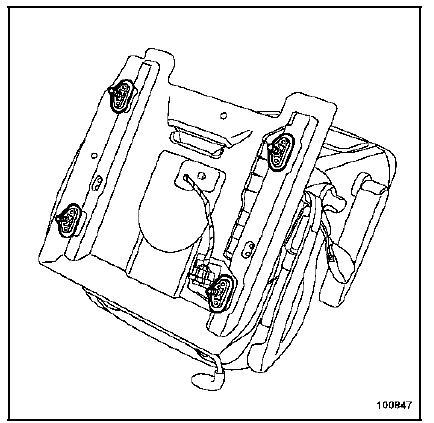

Déposer :

Déposer :

  • la plaque porte-connecteur sous siège,
  • les plots.
ATTENTION :

A la position des plots, un repère gravé est présent sur chaque plot.

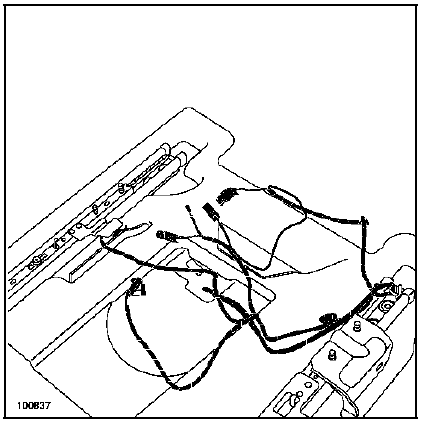

Dégager :

Dégager :

  • le faisceau,
  • la moquette sous siège.

REPOSE (deux opérateurs)

ATTENTION :

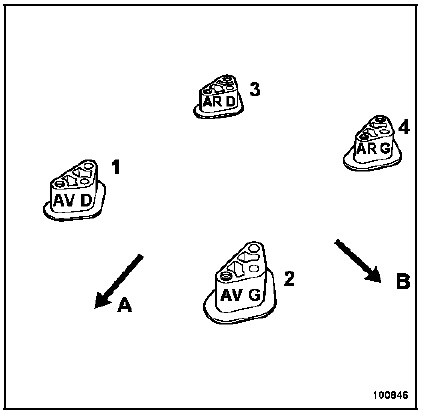

Respecter le positionnement des plots suivant le schéma ci-dessus.

  1. Avant droit
  2. Avant gauche
  3. Arrière droit
  4. Arrière gauche
  1. Avant du véhicule
  2. Extérieur du véhicule

Procéder dans le sens inverse de la dépose.

Procéder dans le sens inverse de la dépose.
