Renault Espace revue technique automobile: Soufflerie

Depose

• La chaudière (voir chapitre 61b, dépose-repose de l'appareil de chauffage),
• Le silencieux (voir chapitre 61b, silencieux),
• le support de la chaudière (voir chapitre 61B, Déshabillage-rhabillage de l'appareil de chauffage).

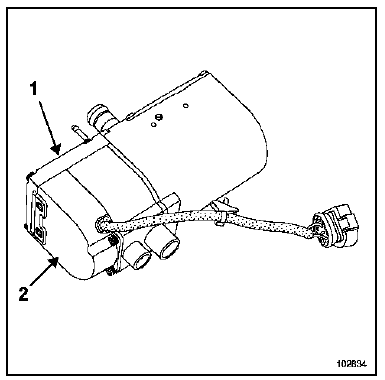

Déposer :

• le couvercle (1),
• Le coffret de commande (2).

Débrancher le connecteur interne du coffret de commande à l'aide d'un petit tournevis.

Nota :

Risque de casse des pattes de maintien du connecteur.

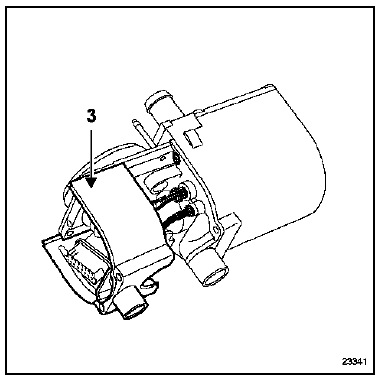

Déposer le boîtier (3) pour accéder à la bougie à incandescence et au détecteur de flamme.

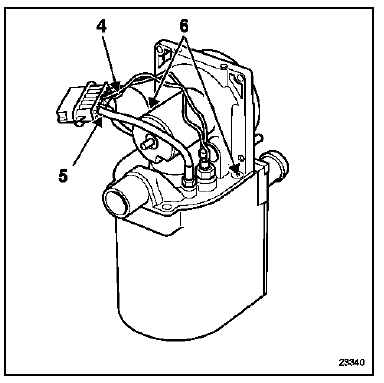

Déposer les clips à l'aide d'un jeu de piges (ms.787) :

• De la bougie à incandescence (4),
• Du détecteur de flamme (5),
• De la soufflerie.

Déposer les deux vis de fixation (6).

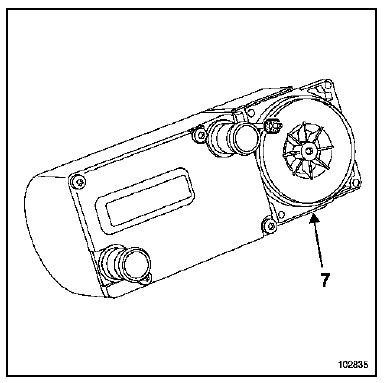

Déposer la soufflerie (7).

Repose

Procéder dans le sens inverse de la dépose.

Faire l'appoint de liquide de refroidissement.

Purger le circuit de refroidissement.

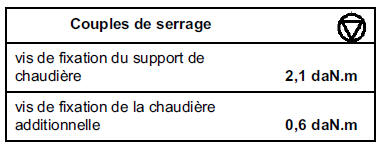

Serrer aux couples :

• Les vis de fixation du support de chaudière (2,1 dan.M),
• Les vis de fixation de la chaudière sur son support (0,6 dan.M).
