Renault Espace revue technique automobile: Faisceau électrique interne

Depose

• la chaudière (voir chapitre 61B, Dépose-repose de l'appareil de chauffage),
• le silencieux (voir chapitre 61B, Silencieux),
• le support de la chaudière (voir chapitre 61B, Déshabillage-rhabillage de l'appareil de chauffage).

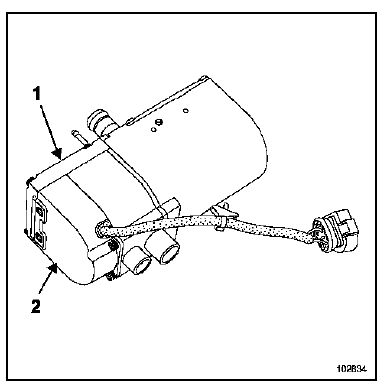

Déposer :

• le couvercle (1),
• Le coffret de commande (2).

Débrancher le connecteur interne du coffret de commande à l'aide d'un petit tournevis.

Nota :

Risque de casse des pattes de maintien du connecteur.

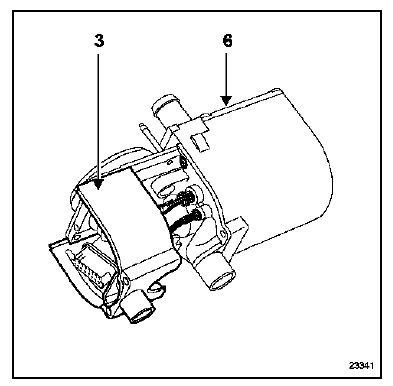

Déposer le boîtier (3) pour accéder à la bougie à incandescence et au détecteur de flamme.

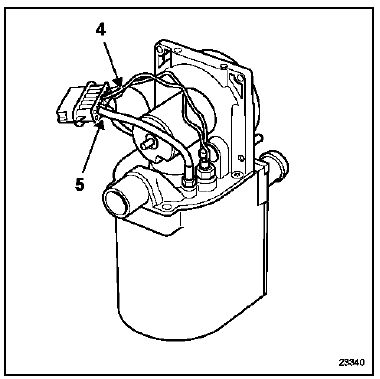

Déposer les clips à l'aide d'un jeu de piges (Ms.787) :

• De la bougie à incandescence (4),
• Du détecteur de flamme (5),
• De la soufflerie.

Déposer le couvercle (6).

Dévisser la vis (7).

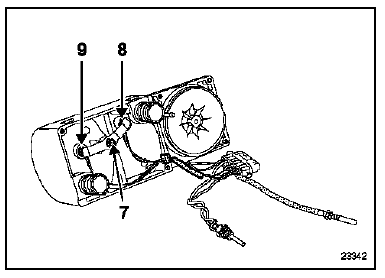

Déposer :

• La patte de maintien,
• la sonde de température (8),
• le commutateur de surchauffe (9),
• L'ensemble du faisceau électrique.

Repose

Procéder dans le sens inverse de la dépose.

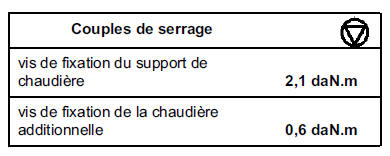

Serrer aux couples :

• Les vis de fixation du support de chaudière (2,1 dan.M),
• Les vis de fixation de la chaudière sur son support (0,6 dan.M).
