Moteur F4R
TURBOCOMPRESSE
CLAPET DE LIMITATION DE LA PRESSION DE SURALIMENTATION (WASTEGATE)
Contrôle de la pression de calibrage
Le contrôle ainsi que le réglage de la pression de calibrage ne peut pas s'effectuer turbocompresseur en place.
II est nécessaire pour l'une ou l'autre des opérations de déposer le turbocompresseur (voir chapitre 12B Suralimentation "Turbocompresseur").

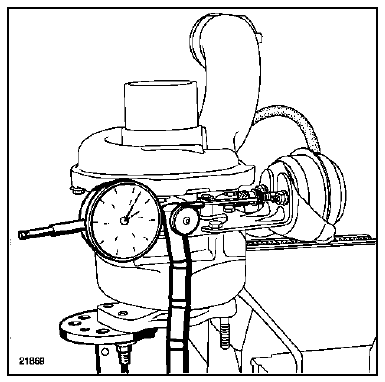

Utiliser un pied magnétique muni d'un comparateur qu'il faut positionner en bout de tige de wastegate (le plus possible dans l'axe de la wastegate).
Appliquer progressivement une pression montante sur la wastegate à l'aide du manomètre Mot. 1014.

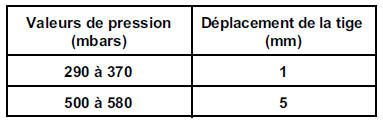

Valeur de calibrage

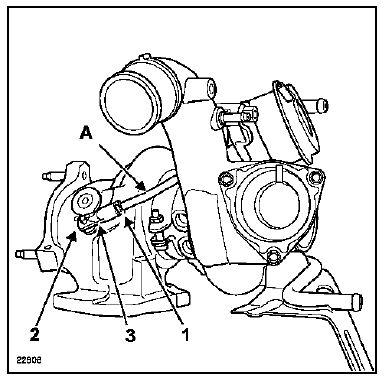

Mise en situation
Lors d'un contrôle de la pression de calibrage, il est possible d'avoir à intervenir sur le réglage de la longueur de la tige de wastegate (A) (pression hors tolérance).
Desserrer le contre-écrou (1).
Déposer la goupille (2).
Procéder au réglage en vissant ou en dévissant l'embout de réglage (3) par demi-tour jusqu'à obtenir la bonne pression de calibrage.
Visser l'embout pour augmenter la pression de calibrage.
Dévisser l'embout pour diminuer la pression de calibrage.
NOTA :
Contrôler la pression de calibrage en ayant resserré le contre-écrou (1).
Valider la réparation par un essai routier en contrôlant les paramètres concernant la pression de suralimentation sur les outils de diagnostic.
Moteur F9Q
CLAPET DE LIMITATION DE LA PRESSION DE SURALIMENTATION (WASTEGATE)
Contrôle de la pression de calibrage
Le contrôle ainsi que le réglage de la pression de calibrage ne peut pas s'effectuer turbocompresseur en place.
Il est nécessaire pour l'une ou l'autre des opérations de déposer le turbocompresseur (voir chapitre 12B Suralimentation "Turbocompresseur").
Utiliser un pied magnétique muni d'un comparateur qu'il faut positionner en bout de tige de wastegate (le plus possible dans l'axe de la wastegate).
Appliquer progressivement une dépression montante sur la wastegate à l'aide du manomètre Mot. 1014.

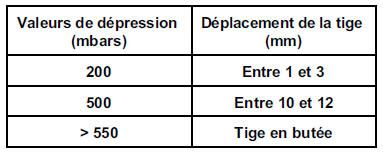

Valeur de calibrage

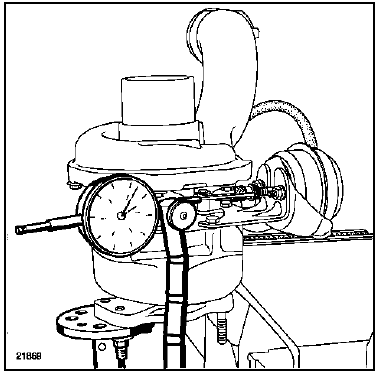

Mise en situation

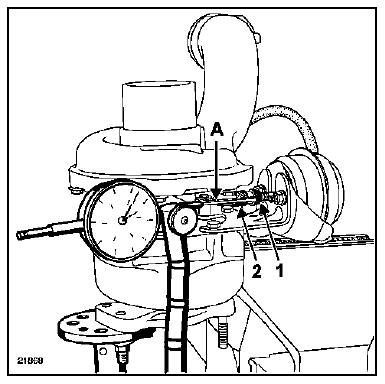

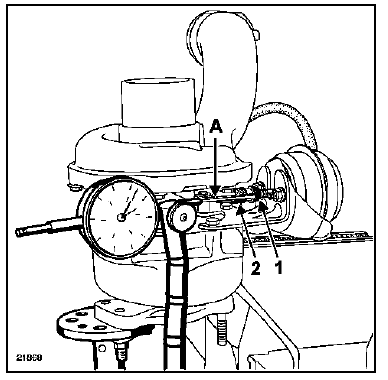

Lors d'un contrôle de la pression de calibrage, il est possible d'avoir à intervenir sur le réglage de la longueur de la tige de wastegate (A) (pression hors tolérance).
Desserrer le contre-écrou (1).
Procéder au réglage en vissant ou en dévissant la molette de réglage (2) par demi-tour jusqu'à obtenir la bonne pression de calibrage.
Visser la molette pour augmenter la pression de calibrage.
Dévisser la molette pour diminuer la pression de calibrage.
NOTA :
Contrôler la pression de calibrage en ayant resserré le contre-écrou (1).
Valider la réparation par un essai routier en contrôlant les paramètres "Rapport Cyclique d'Ouverture" du clapet de limitation de suralimentation et "pression de suralimentation" sur les outils de diagnostic.
Moteur G9T
CLAPET DE LIMITATION DE LA PRESSION DE SURALIMENTATION (WASTEGATE)
Contrôle de la pression de calibrage
Le contrôle ainsi que le réglage de la pression de calibrage ne peut pas s'effectuer turbocompresseur en place.
II est nécessaire pour l'une ou l'autre des opérations de déposer le turbocompresseur (voir chapitre 12B Suralimentation "Turbocompresseur").
Utiliser un pied magnétique muni d'un comparateur qu'il faut positionner en bout de tige de wastegate (le plus possible dans l'axe de la wastegate).
Appliquer progressivement une dépression sur la wastegate à l'aide du manomètre Mot. 1014.

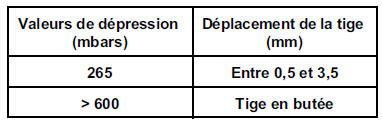

Valeur de calibrage

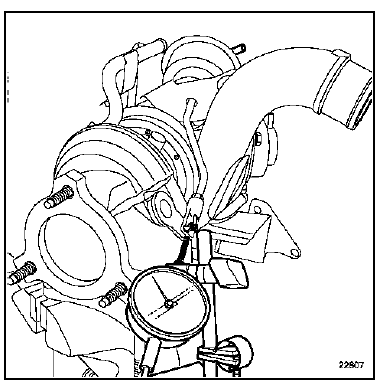

Mise en situation
Lors d'un contrôle de la pression de calibrage, il est possible d'avoir à intervenir sur le réglage de la longueur de la tige de wastegate (A) (pression hors tolérance).
Desserrer le contre-écrou (1).
Procéder au réglage en vissant ou en dévissant la molette de réglage (2) par demi-tour jusqu'à obtenir la bonne pression de calibrage.
Visser la molette pour augmenter la pression de calibrage.
Dévisser la molette pour diminuer la pression de calibrage.
NOTA :
Contrôler la pression de calibrage en ayant resserré le contre-écrou (1).
Valider la réparation par un essai routier en contrôlant les paramètres "Rapport Cyclique d'Ouverture" du clapet de limitation de suralimentation et "pression de suralimentation" sur les outils de diagnostic.
