Renault Espace revue technique automobile: Poulie de pompe

Moteurs  F4R - F9Q

OUTILLAGE SPECIALISE INDISPENSABLE

Dir. 1083-01 Outil de repose de poulie

REMPLACEMENT DE LA POULIE

DEPOSE

Relever la cote par rapport au bout de l'axe.

Extraire la poulie.

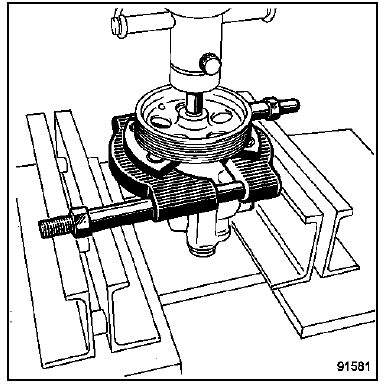

Utiliser la presse avec un extracteur.

REPOSE

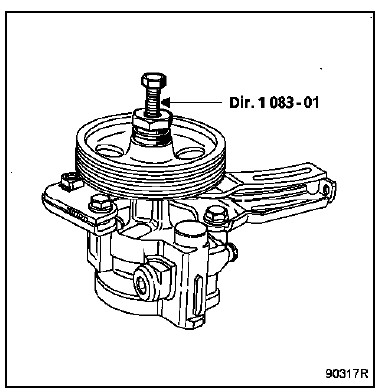

Emmancher la poulie, outil Dir. 1083-01 jusqu'à l'obtention de la cote relevée lors de la dépose (graisser abondamment le filetage et l'appui sur la poulie).

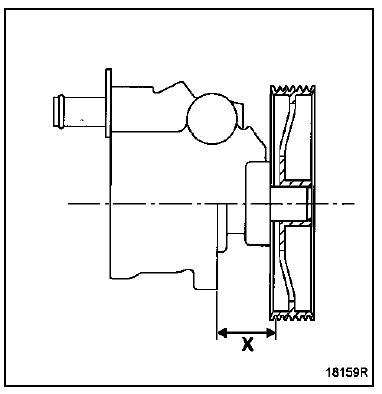

Respecter la cote d'emmanchement de la poulie.

X = 31,65 + - 3 mm.

Moteur P9X

OUTILLAGE SPECIALISE INDISPENSABLE

Dir. 1083-01 Outil de repose de poulie

DEPOSE

Extraire la poulie.

Utiliser la presse avec un extracteur.

REPOSE

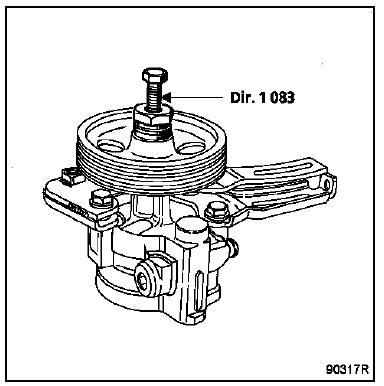

Emmancher la poulie, outil Dir. 1083-01 jusqu'en butée sur l'arbre (graisser abondamment le filetage et l'appui sur la poulie).
