Renault Espace revue technique automobile: Pompe de direction assistée

Moteur F4R

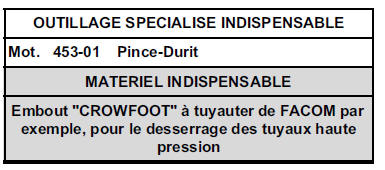

OUTILLAGE SPECIALISE INDISPENSABLE

Mot. 453-01 Pince-Durit

Mettre le véhicule sur un pont élévateur à deux colonnes.

DEPOSE

Déposer :

  • les deux vis du support du bocal de direction assistée,
  • la courroie d'accessoires,

Placer un pince-Durit Mot. 453-01 sur la canalisation d'alimentation.

Débrancher les tuyauteries d'alimentation et de haute pression. Prévoir l'écoulement de liquide de direction assistée.

ATTENTION : l'alternateur se situe sous la pompe, il est indispensable de le protéger de l'écoulement de liquide direction assistée.

Retirer les trois vis de fixation de la pompe.

Déposer la pompe.

REPOSE

Procéder dans le sens inverse de la dépose. La tension de la courroie est automatique (tendeur à ressort).

Moteur en fonctionnement, remplir et purger le circuit en manoeuvrant le volant de direction de butée à butée.

Moteur G9T

OUTILLAGE SPECIALISE INDISPENSABLE

Mot. 453-01 Pince-Durit

Mettre le véhicule sur un pont élévateur à deux colonnes.

Mettre le véhicule sur un pont élévateur à deux colonnes.

DEPOSE

Déclipper :

  • le faisceau du filtre à gazole du support de bocal de direction assistée,
  • le filtre à gazole du support de bocal de direction assistée.

Déposer :

  • la roue avant droite,
  • les caches de passage de roue,
  • la courroie d'accessoires.

Placer un pince-Durit Mot. 453-01 sur la canalisation d'alimentation.

Débrancher les tuyauteries d'alimentation et de haute pression. Prévoir l'écoulement de liquide de direction assistée.

ATTENTION : l'alternateur se situe sous la pompe, il est indispensable de le protéger de l'écoulement de liquide de, direction assistée.

Déposer la barre de renfort (entre le support du bocal et le boîtier de recirculation).

Retirer les trois vis de fixation de la pompe.

Déposer la pompe.

REPOSE

Procéder dans le sens inverse de la dépose. Resserrer correctement le galet tendeur.

La tension de la courroie est automatique (tendeur à ressort).

Moteur en fonctionnement, remplir et purger le circuit en manoeuvrant le volant de direction de butée en butée .

Moteur P9X

Mettre le véhicule sur un pont élévateur à deux

Mettre le véhicule sur un pont élévateur à deux colonnes.

DEPOSE

Déposer :

  • la roue avant droite,
  • le pare-boue avant droit,
  • le cache moteur,
  • le tuyau d'air.

Dégager le faisceau électrique d'injecteurs.

Déclipper :

  • le bocal de direction assistée,
  • le filtre à gazole.

Déposer :

  • les deux vis du support du bocal de direction assistée,
  • la courroie d'accessoires.

Placer un pince-Durit Mot. 453-01 sur la canalisation

Placer un pince-Durit Mot. 453-01 sur la canalisation d'alimentation.

Débrancher les tuyauteries d'alimentation et de haute pression. Prévoir l'écoulement du liquide de direction assistée.

Déposer :

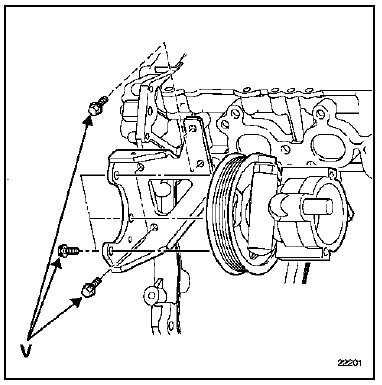

  • les trois vis (V) de fixation de la pompe,
  • la pompe.

REPOSE

Reposer :

  • la pompe,
  • les tuyauteries,
  • la courroie d'accessoires.

La tension de la courroie est automatique (tendeur à ressort).

Poser :

  • les vis de bocal,
  • le faisceau électrique,
  • le tuyau d'air.

Moteur en fonctionnement, remplir et purger le circuit en manoeuvrant le volant de direction de butée en butée.

Moteur V4Y

OUTILLAGE SPECIALISE INDISPENSABLE

Mot. 453-01 Pince-Durit

DEPOSE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Nota :

Avant de débrancher la batterie :

  • couper le contact
  • couper tous les consommateurs
  • attendre l'arrêt du groupe motoventilateur
  • si le véhicule est équipé de Carminat, attendre l'arrêt du système après coupure de + après contact (1 minute environ).

Déposer :

  • la roue avant droite,
  • le pare-boue avant droit,
  • le cache moteur,
  • l'étrier de frein droit.

Débrancher le connecteur du capteur de vitesse de roue avant droite.

Déposer :

Déposer :

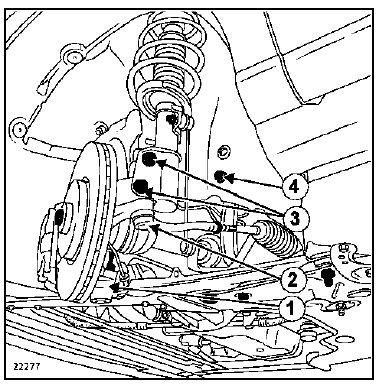

  • la rotule inférieure (1),
  • la rotule (2) de direction droite,
  • le palier intermédiaire de transmission droit,
  • les vis inférieures (3) d'amortisseur droit,
  • le demi-train avant droit,
  • le tirant droit (4).

Placer un pince-Durit Mot. 453-01 sur la canalisation d'alimentation.

Débrancher les tuyauteries d'alimentation et de haute pression. Prévoir l'écoulement du liquide de direction assistée.

Déposer :

Déposer :

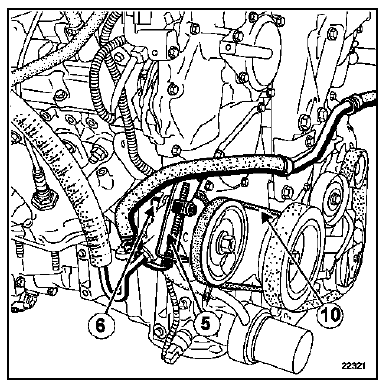

  • le système de réglage de tension (5),
  • la vis de fixation (6) de la pompe,
  • la pompe.

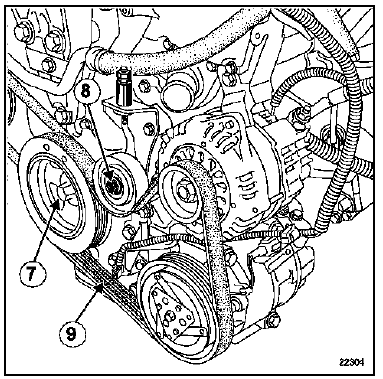

Desserrer le tendeur (8).

Desserrer le tendeur (8).

Déposer :

  • la courroie (9) d'accessoires,
  • la courroie (10) d'entraînement de la pompe de direction assistée.

REPOSE

Procéder dans le sens inverse de la dépose.

Tendre les courroies (voir chapitre Valeurs et réglages du groupe motoventilateur).

Moteur en fonctionnement, remplir et purger le circuit en manoeuvrant de butée en butée le volant de direction.
