Renault Espace revue technique automobile: Porte-fusée de demi-train avant
OUTILLAGE SPECIALISE INDISPENSABLE
Rou. 604-01 Immobilisateur de moyeux
T.Av. 476 Extracteur de rotule
DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Déposer les roues avant.
Déclipper le capteur de vitesse de roue sur le portefusée.
Déposer l'étrier (chapitre Eléments porteurs avant, "Etrier de frein avant", page 31A-2).
Suspendre l'étrier.

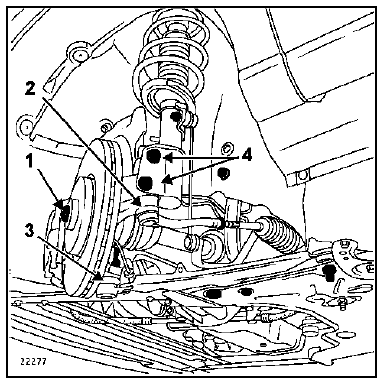

Déposer, si besoin à l'aide d'un immobilisateur de moyeux (Rou. 604-01) et d'un extracteur de rotule (T.Av. 476) :
- l'écrou (1) de moyeu,
- les deux vis de fixation du disque,
- le disque,
- l'écrou (2) de rotule de direction,
- l'écrou (3) de rotule inférieure,
- les vis de fixation inférieure (4) d'amortisseur,
- le porte-fusée.
REPOSE
Procéder dans le sens inverse de la dépose.
Remplacer le protecteur de soufflet de rotule de bras inférieur.
Les vis de chape d'étrier doivent être enduites de produit de type FRENBLOC avant leur montage.

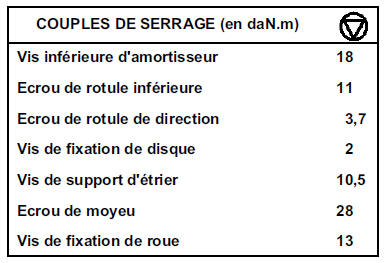

Serrer au couple préconisé :
- la vis inférieure d'amortisseur (18 daN.m),
- l'écrou de rotule inférieur (11 daN.m),
- l'écrou de rotule de direction (3,7 daN.m),
- les vis de fixation des disques (2 daN.m),
- les vis de support d'étrier (10,5 daN.m),
- l'écrou de moyeu (28 daN.m).
| IMPORTANT : Appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein. |
NOTA :
Si le véhicule est équipé de lampes au xénon, effectuer impérativement une initialisation du système (voir chapitre Equipement Electrique).
Reposer les roues.
Serrer au couple les vis de fixation de roue (13 daN.m).
