Renault Espace revue technique automobile: Combiné ressort amortisseur

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Déposer les roues avant.

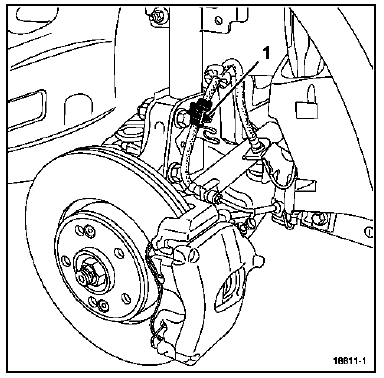

Dégrafer le flexible de frein (1) fixé sur l'amortisseur.

Déposer :

• le cache,

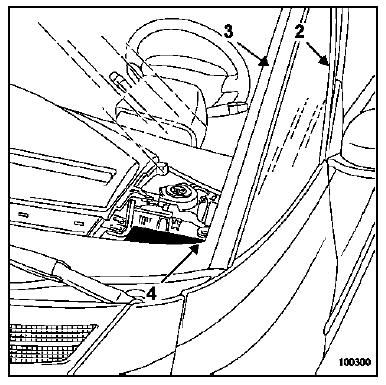

• les baguettes (2), (3) et (4) dans l'ordre,
• l'écrou de fixation supérieure d'amortisseur,
• la coupelle de rebord,
• les deux vis de fixation supérieure du combiné sur la caisse ; commencer par la vis la plus éloignée et finir par la plus proche.

Déposer :

• la fixation supérieure (4) de biellette de renvoi de barre stabilisatrice puis retirer la rotule supérieure de la biellette de renvoi de barre stabilisatrice,

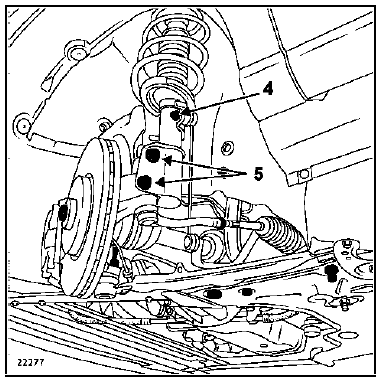

• les vis de fixations inférieures d'amortisseur (5),
• le combiné "ressort - amortisseur".

REPOSE

Procéder dans le sens inverse de la dépose.

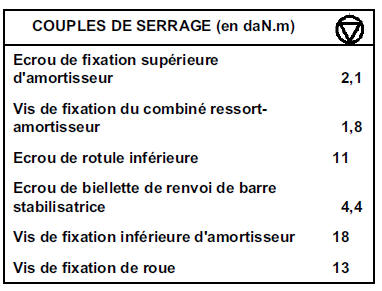

Serrer aux couples :

• l'écrou de fixation supérieure d'amortisseur (2,1 daN.m),
• l'écrou de rotule inférieure (11 daN.m),
• l'écrou de biellette de renvoi de barre stabilisatrice (4,4 daN.m),
• les vis de fixation inférieure d'amortisseur (18 daN.m),
• les vis de fixation de roue (13 daN.m).

NOTA :

Si le véhicule est équipé de lampes au xénon, effectuer impérativement une initialisation du système (voir chapitre Equipement Electrique).
