Renault Espace revue technique automobile: Pompe à huile

MOTEUR G9T

DEPOSE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer :

  • le boîtier d'entrée d'air,
  • la protection sous moteur.

Vidanger l'huile moteur.

Déposer :

Déposer :

  • le carter inférieur (voir méthode décrite dans le chapitre 10A "Carter inférieur"),

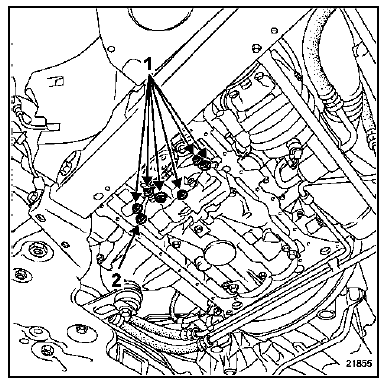

  • les vis de fixation (1) de la pompe à huile.

Desserrer la vis (2).

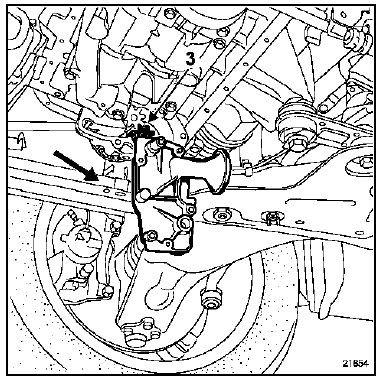

Faire pivoter le carter de la pompe à huile en prenant

Faire pivoter le carter de la pompe à huile en prenant soin de maintenir le pignon (3) en place.

Déposer la pompe à huile.

REPOSE

Procéder dans le sens inverse de la dépose.

Reposer la pompe à huile.

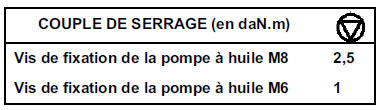

Serrer aux couples :

  • les vis de fixation M6 de la pompe à huile (1 daN.m).
  • les vis de fixation M8 de la pompe à huile (2,5 daN.m).

Se reporter au chapitre 10A "Carter inférieur" pour la procédure de repose du carter inférieur.

ATTENTION :

Brancher la batterie ; effectuer les apprentissages nécessaires (vois chapitre 8).

MOTEUR P9X

Pour la procédure de dépose et de repose de la pompe à huile, consulter le fascicule moteur P9X (Note Technique 3621A).

MOTEURS F4R et F9Q

Mettre le véhicule sur un pont élévateur à deux colonnes.

Déposer le boîtier d'entrée d'air.

Débrancher la batterie.

Déposer la protection sous moteur.

Vidanger le moteur.

Déposer le carter inférieur (voir chapitre 10A "Carter inférieur").

La dépose de la pompe à huile ne présente pas de difficultés particulières.

Procéder dans le sens inverse de la dépose.

ATTENTION :

Brancher la batterie, effectuer les apprentissages nécessaires (voir chapitre 8).
