Renault Espace revue technique automobile: Panneau mobile

DEPOSE

NOTA :

Lors d'un remplacement, le panneau mobile sera livré assemblé avec le joint d'étanchéité avant.

Ce joint peut être commandé dans une collection de joints.

Ouvrir légèrement le panneau mobile, afin d'accéder aux fixations.

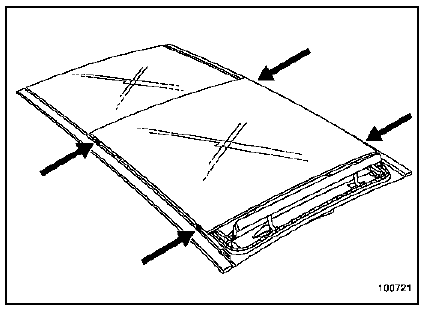

Déposer les quatre vis ; cette intervention nécessite deux opérateurs.

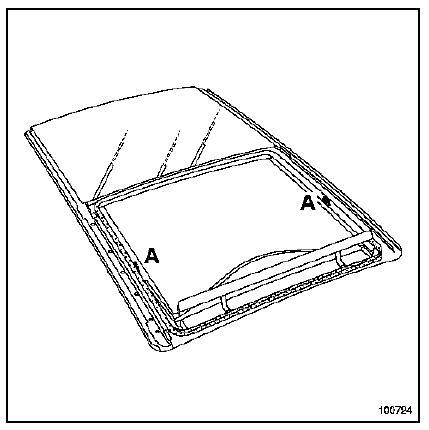

Pivoter légèrement le panneau mobile pour le dégager des deux guides d'entraînement (A).

REPOSE (cette opération nécessite deux opérateurs)

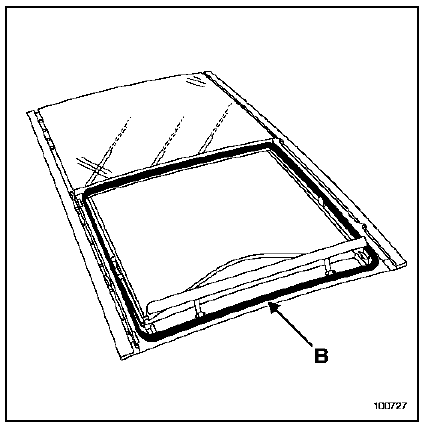

Vérifier l'état du joint d'étanchéité du panneau mobile (B). Si celui-ci est détérioré, il est impératif de le remplacer.

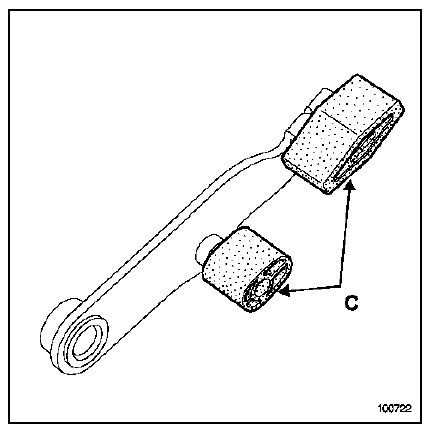

Avant la repose du panneau mobile, vérifier l'état des patins (C) des biellettes du mécanisme.

Remplacer les biellettes si nécessaire.

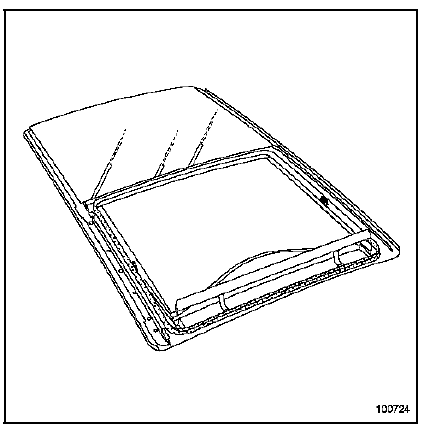

Positionner le panneau mobile en prenant soin de l'assembler aux deux guides d'entraînement.

L'indexage du panneau mobile est assuré par ses vis de fixation.

Serrer les vis au couple de 4,3 + - 20 % N.m.
