Renault Espace revue technique automobile: Moteurs de toit ouvrant

DEPOSE

Pour atteindre les moteurs de toit ouvrant, il est conseillé de déposer la garniture de pavillon (chapitre 71A-K).

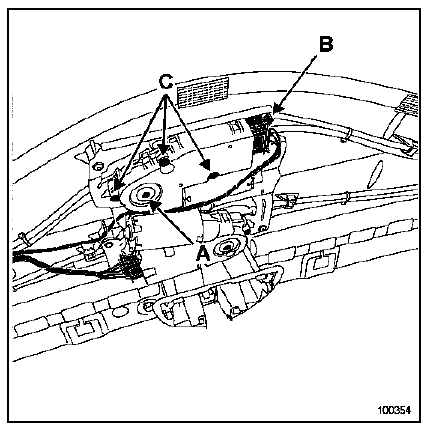

Moteur des vélums

Manuellement, à l'aide d'une clé (6 pans de 4 mm),

Manuellement, à l'aide d'une clé (6 pans de 4 mm), actionner la vis (A) pour fermer le vélum (si celui-ci est ouvert).

Débrancher le connecteur (B).

Déposer les vis (C), puis dégager le moteur des vélum.

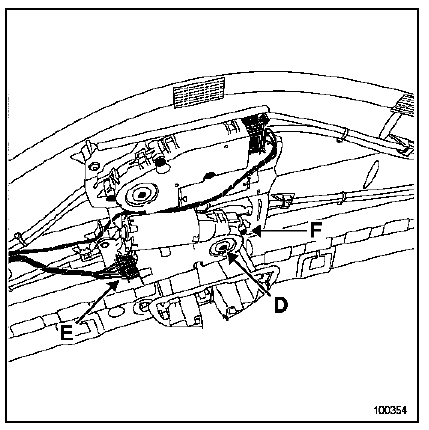

Moteur du panneau mobile

Manuellement, à l'aide d'une clé (6 pans de 4 mm),

Manuellement, à l'aide d'une clé (6 pans de 4 mm), actionner la vis (D) pour fermer le panneau mobile (si celui-ci est ouvert).

Débrancher le connecteur (E).

Déposer les trois vis (F), puis dégager le moteur du panneau mobile.

REPOSE

II n'est pas possible d'inverser les deux moteurs car ceux-ci comportent des détrompeurs.

INITIALISATION DES MOTEURS

En cas de débranchement de la batterie, d'anomalie électrique ou d'intervention sur le toit ouvrant ou le vélum, le système ne fonctionnera qu'en mode manuel avec un déplacement par saccades.

  1. Mettre le commutateur en position Vélum fermé et toit ouvrant fermé.
  2. Appuyer longuement sur celui-ci. Après trois secondes, le toit ouvrant va en position fermeture, maintenir l'appui sur le commutateur pour que le vélum réalise lui aussi son initialisation (Mouvement Pas à Pas sans antipincement pour le toit ouvrant et mouvement continu pour le vélum).
  3. Lâcher le commutateur.
  4. Appuyer à nouveau sur le commutateur, le toit ouvrant et le vélum s'ouvrent puis se ferment en position coulissement.
  5. Les moteurs sont initialisés.
  6. Positionner le commutateur sur arrêt.

REMARQUE :

Un temps de trois secondes ne doit pas être dépassé entre deux actions lors de la procédure d'initialisation, sinon l'électronique fera un nouveau cycle d'initialisation.

    Toit ouvrant

    Panneau mobile
