Renault Espace revue technique automobile: Moteur d'essuie-vitre de lunette arrière mobile

DEPOSE

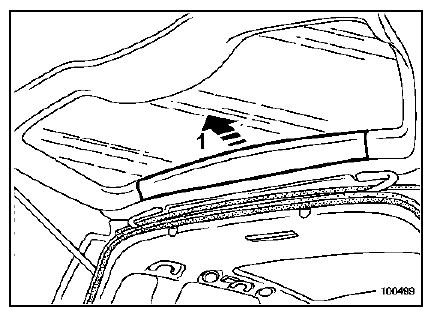

Déclipper la garniture supérieure (1).

Déclipper la garniture supérieure (1).

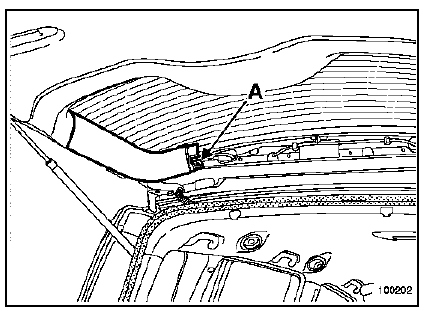

Déposer le rivet plastique (A).

Déposer le rivet plastique (A).

Déclipper la garniture.

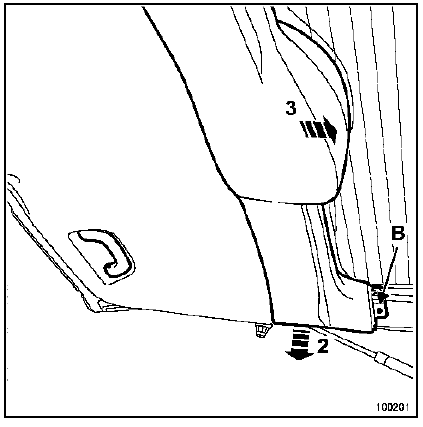

Déclipper :

Déclipper :

  • le rivet plastique (B),
  • la garniture (2) puis dégager celle-ci (3).

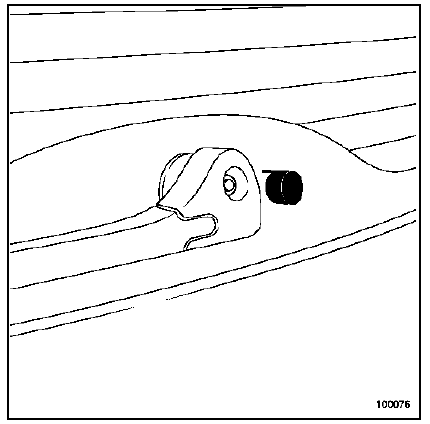

Déposer le cache et l'écrou du bras d'essuie-vitre.

Déposer le cache et l'écrou du bras d'essuie-vitre.

A l'aide de l'outil Elé. 1552, dégager le bras d'essuie-vitre.

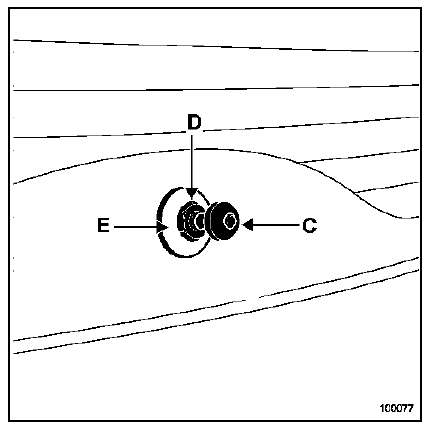

Déposer :

Déposer :

  • le cache écrou (C),
  • l'écrou (D),
  • l'enjoliveur (E).

Ouvrir la lunette arrière.

Ouvrir la lunette arrière.

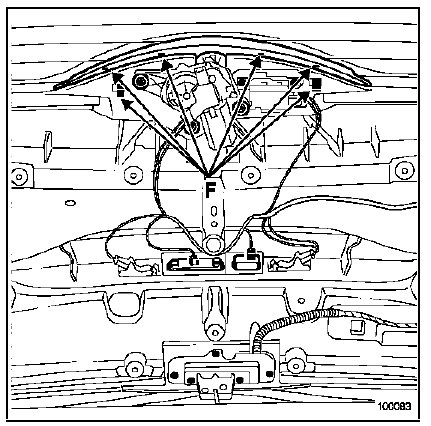

Déclipper la garniture supérieure (F).

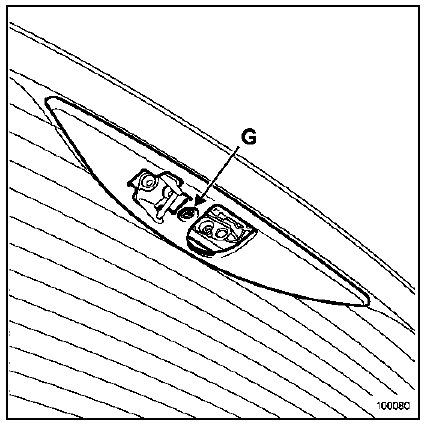

Dégager le rivet plastique (G) et déposer la garniture.

Dégager le rivet plastique (G) et déposer la garniture.

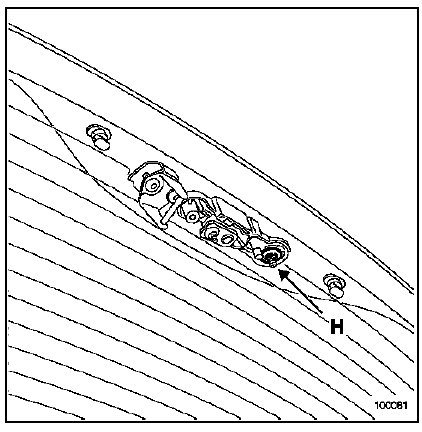

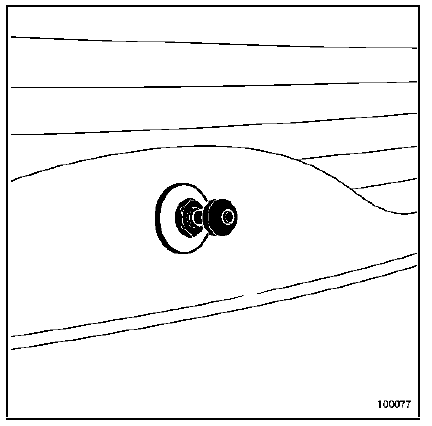

Déposer l'écrou (H).

Déposer l'écrou (H).

Déposer le mécanisme.

REPOSE

Nettoyer les cannelures de l'axe du porte-raclette.

IMPORTANT :

IMPORTANT :

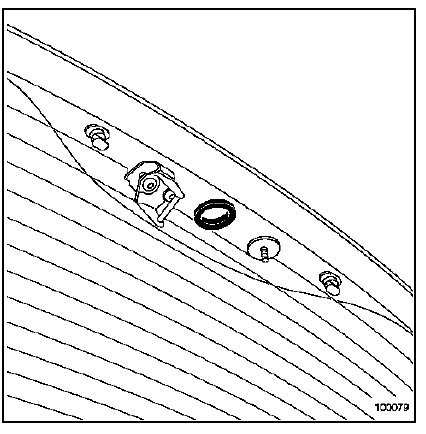

Après chaque dépose du mécanisme, il est impératif de remplacer le joint d'étanchéité.

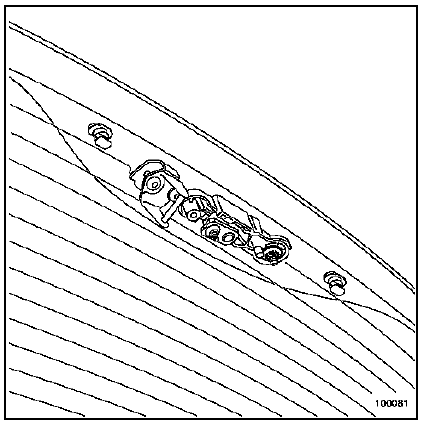

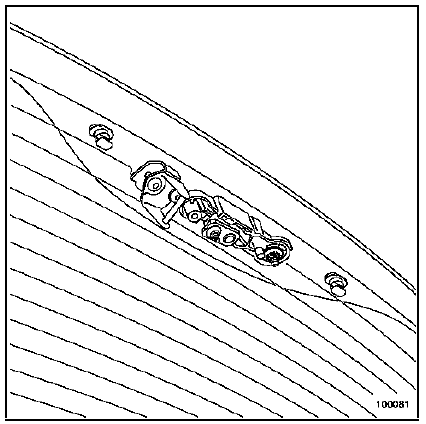

Positionner le mécanisme sans le serrer.

Positionner le mécanisme sans le serrer.

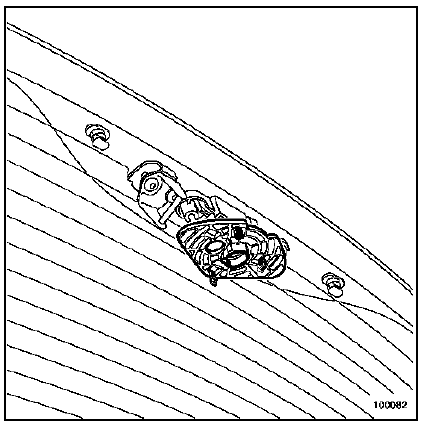

Positionner l'outil EIé. 1680.

Positionner l'outil EIé. 1680.

Fermer délicatement la vitre du hayon, puis orienter le

Fermer délicatement la vitre du hayon, puis orienter le mécanisme afin de clipper l'outil sur le moteur.

Laisser la lunette fermée avec le mécanisme.

Laisser la lunette fermée avec le mécanisme.

De l'intérieur du véhicule, serrer l'écrou du mécanisme au couple de 8 N.m.

Remettre :

Remettre :

  • l'enjoliveur en positionnant son ergot,
  • l'écrou et le serrer au couple de 6 N.m.,
  • le cache écrou.

Dégager l'outil EIé. 1680.

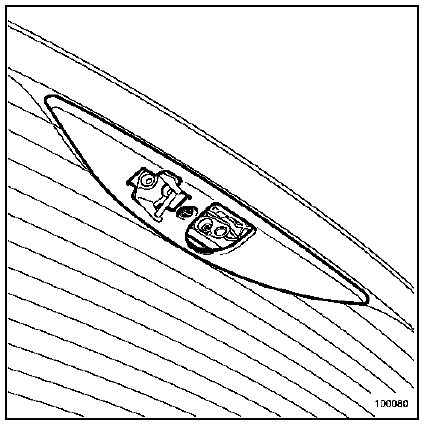

Reposer la garniture

Reposer la garniture

ATTENTION :

Avant de reposer le bras d'essuie-vitre, il est impératif de s'assurer que le moteur soit positionné à l'arrêt fixe.

IMPORTANT :

Après chaque dépose du bras d'essuie-vitre, il est impératif de remplacer son écrou et de le serrer au couple de 12 N.m.

Le reste de la repose s'effectue dans le sens inverse de la dépose.

REMARQUE :

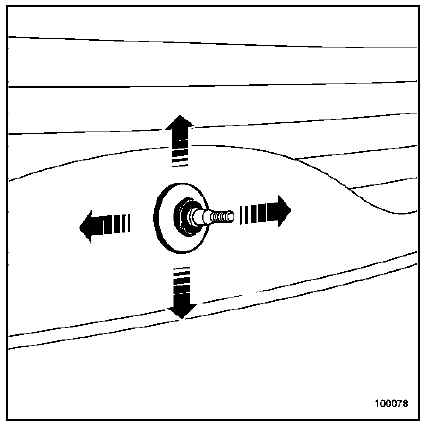

En cas de remplacement de la lunette ouvrante, procéder au bon réglage du mécanisme :

  • si le mécanisme est placé trop bas, l'angle d'essuyage est réduit.
  • si le mécanisme est placé trop haut, l'angle d'essuyage augmente.
