Renault Espace revue technique automobile: Moteur d'essuie-vitre de lunette arrière fixe

DEPOSE

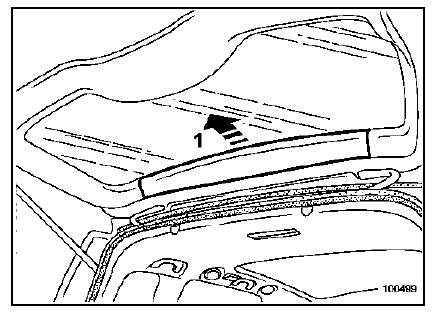

Déclipper la garniture supérieure (1).

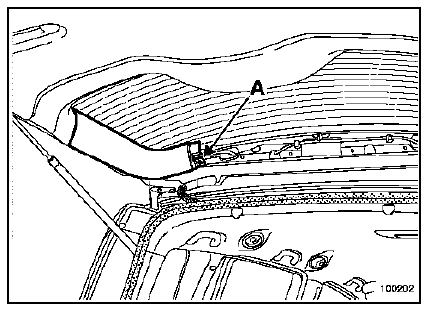

Déposer le rivet plastique (A).

Déclipper la garniture.

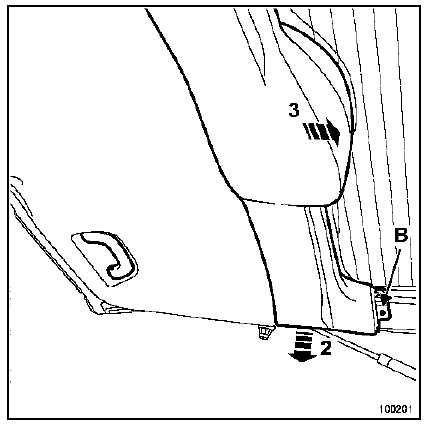

Déclipper :

• le rivet plastique (B),
• la garniture (2) puis dégager celle-ci (3).

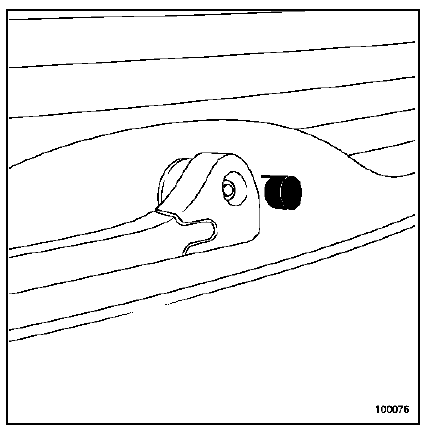

Déposer le cache et l'écrou du bras d'essuie-vitre.

A l'aide de l'outil Elé. 1552, dégager le bras d'essuievitre.

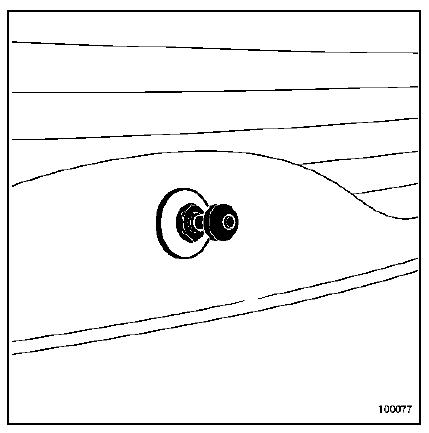

Déposer le cache et l'écrou du moteur.

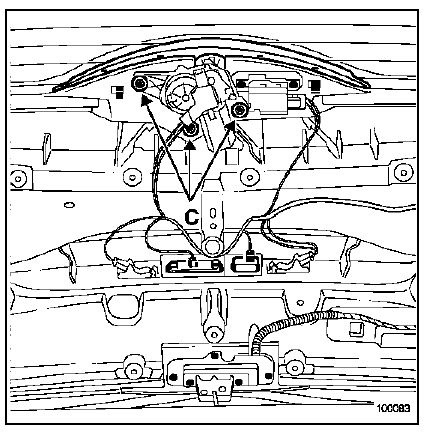

Déposer les vis du moteur (C).

Débrancher le connecteur.

Dégager le moteur.

REPOSE

IMPORTANT :

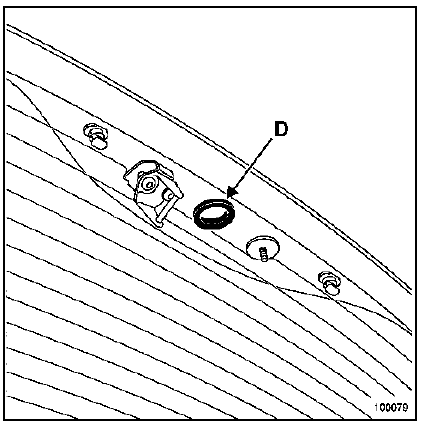

Il est impératif de remplacer le joint d'étanchéité (D) après chaque dépose du moteur ou de l'axe d'entraînement du balai d'essuie-vitre.

Après avoir fixé le moteur, vérifier que le moteur soit positionné à l'arrêt fixe.

Nettoyer les cannelures de l'axe du moteur.

Positionner et serrer le bras d'essuie-vitre en position repos avec un écrou neuf.

Après chaque dépose, remplacer les clips de la garniture de hayon.

Procéder dans le sens inverse de la dépose.
