Renault Espace revue technique automobile: Garniture de dossier

DEPOSE

Déposer :

• le siège (voir chapitre 75A-A) (respecter les règles de sécurité),
• l'accoudoir avant (voir chapitre 79A-B),
• l'appuie-tête.

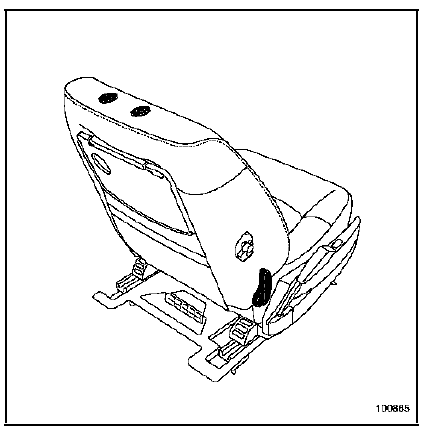

Déposer :

• la poignée de déverrouillage de dossier,
• les cache guides d'appuie-tête à l'aide d'un tournevis plat.

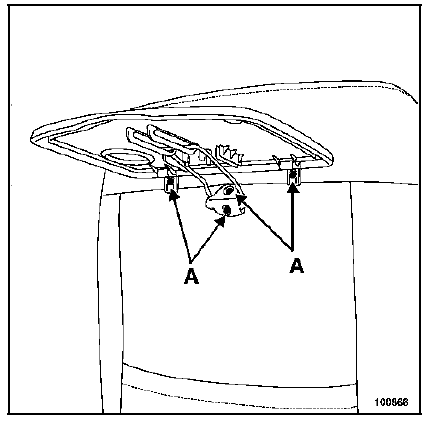

Percer les rivets (A).

Déposer la tablette.

Mettre le siège en position haute afin d'accéder aux fixations inférieures.

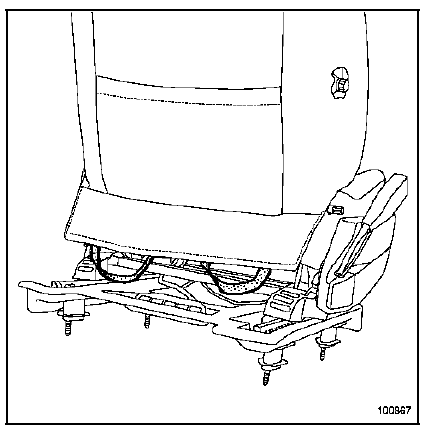

Dégager les élastiques de maintien de la coiffe.

Déposer les

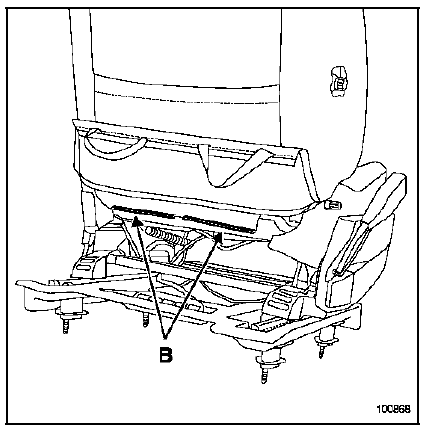

Déposer les deux profils de maintien (B).

Dégager les profils de maintien vers l'avant du siège.

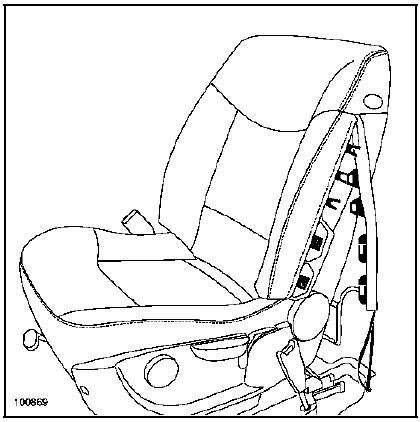

Dégager l'élastique inférieur côté airbag.

Déclipper la coiffe au niveau de l'airbag.

Dégager soigneusement :

• la coiffe de dossier,
• la mousse.

ATTENTION : dégager soigneusement la coiffe de la mousse, en maintenant les bandes de velcro. Prendre soin de ne pas les détériorer au niveau des guides d'appuie-tête et de la poignée de réglage.

REPOSE

Positionner la mousse sur l'armature.

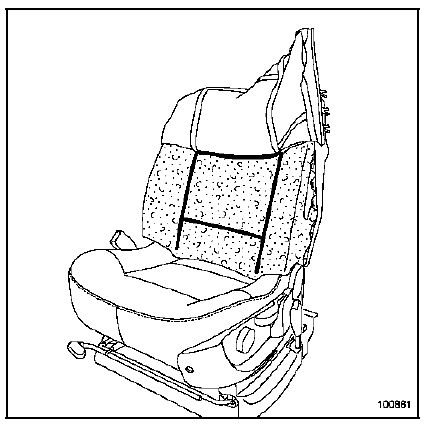

ATTENTION : avant la repose de la coiffe de dossier, vérifier le bon collage des bandes de velcro sur la mousse de dossier.

Retourner la coiffe et la chausser sur la mousse de dossier.

Procéder dans le sens inverse de la dépose.
