Renault Espace revue technique automobile: Garniture d'assise

DEPOSE

Déposer :

  • le siège (voir chapitre 75A-A),
  • la garniture de dossier (partiellement en partie inférieure) (voir chapitre 77A-A).

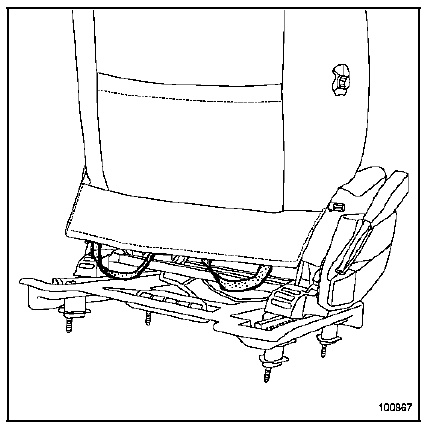

Régler le siège en position haute afin d'accéder aux

Régler le siège en position haute afin d'accéder aux élastiques.

Dégager les élastiques de maintien inférieur de la coiffe de dossier.

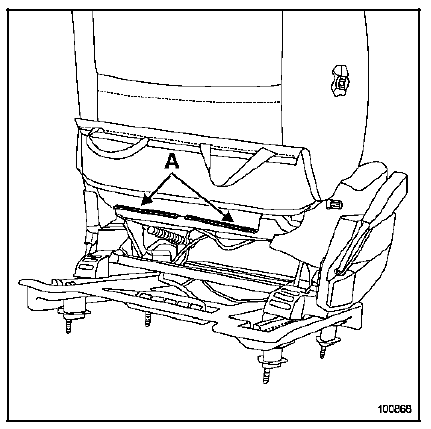

Déposer les deux profils de maintien de la coiffe (A).

Déposer les deux profils de maintien de la coiffe (A).

Dépose la vis (B) par l'intérieur.

Dépose la vis (B) par l'intérieur.

Dégager le couvercle du carter du prétensionneur.

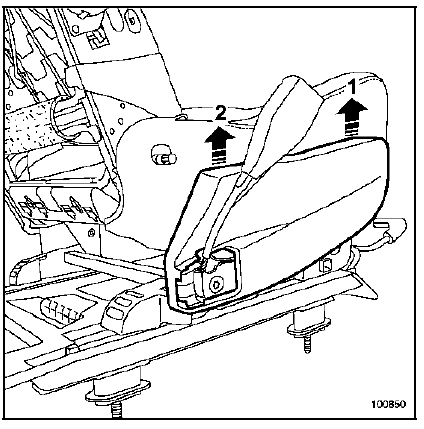

Dégager le carter (1) et (2).

Dégager le carter (1) et (2).

Débrancher les deux connecteurs.

Débrancher les deux connecteurs.

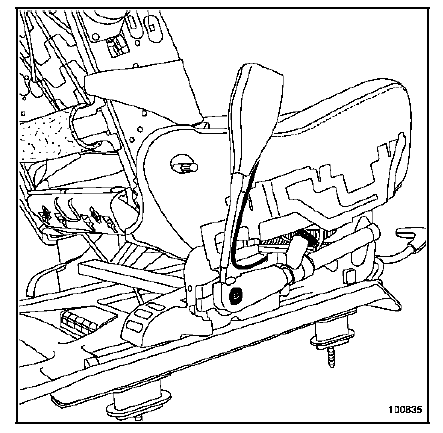

Déposer la vis du prétensionneur de boucle.

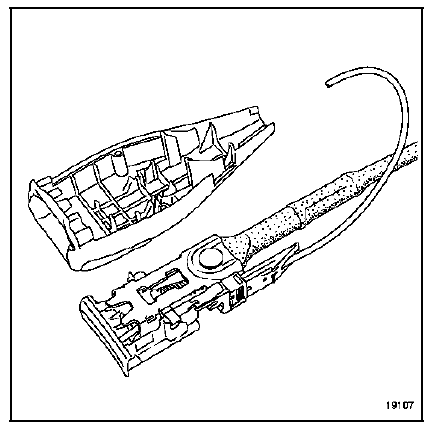

Particularité du connecteur de ceinture :

Particularité du connecteur de ceinture :

Pour déclipper le connecteur, déposer les vis de fixation des deux demi-coquilles de la boucle.

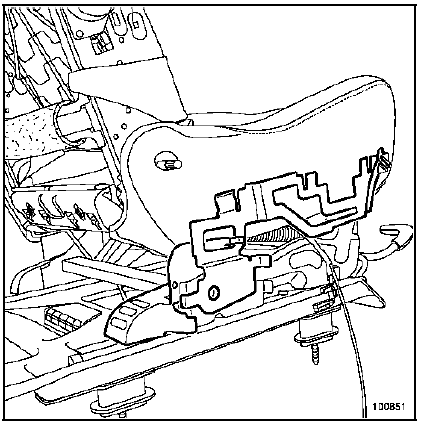

Déposer le support carter.

Déposer le support carter.

Déposer :

Déposer :

  • la commande de réglage lombaire à l'aide de la pince à dégrafer.

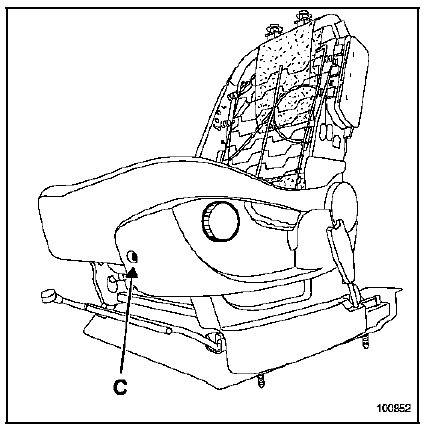

  • la vis de fixation du carter supérieur (C).

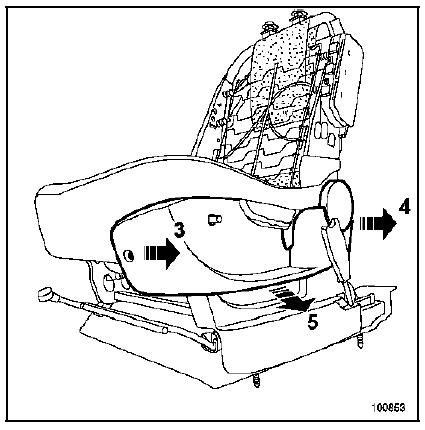

Dégrafer le carter supérieur (3) et (4) (quatre agrafes).

Dégrafer le carter supérieur (3) et (4) (quatre agrafes).

Dégager le carter (5)

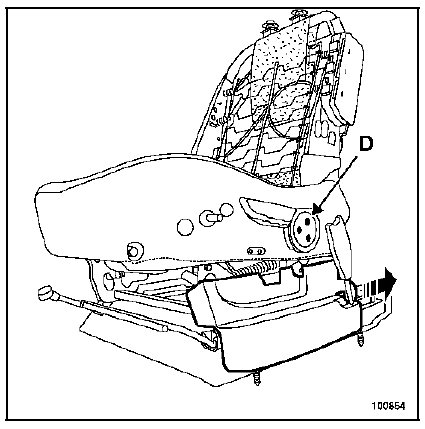

Déposer les rivets de la poignée de réglage

Déposer les rivets de la poignée de réglage d'assise (D).

NOTA : remplacer le mécanisme de réhausse d'assise après chaque dépose.

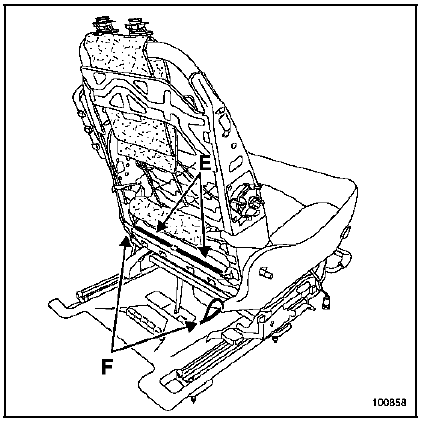

Dégager :

Dégager :

  • les profils de maintien (E),
  • les élastiques (F).

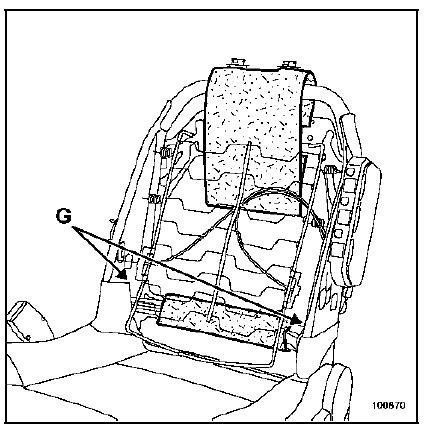

Couper les agrafes (G).

Couper les agrafes (G).

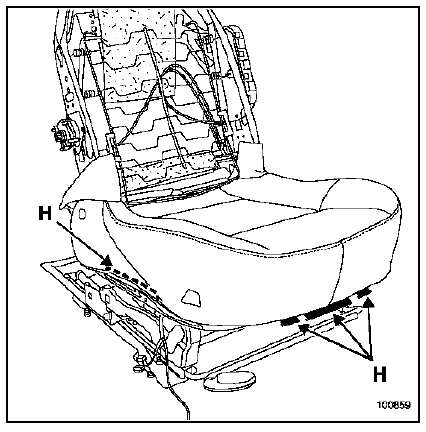

Dégager les profils de maintien (H).

Dégager les profils de maintien (H).

Dégager l'ensemble "mousse-coiffe".

REPOSE

Chausser l'ensemble "mousse-coiffe" sur l'armature d'assise.

Remplacer les agrafes.

Procéder dans le sens inverse de la dépose.
