Renault Espace revue technique automobile: Généralités

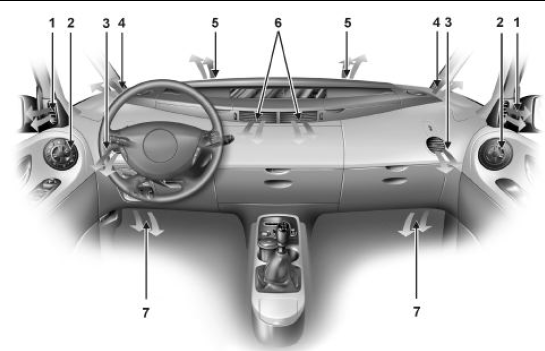

Distribution d'air : designation des distributeurs d'air dans l'habitacle

1. Frises de désembuage de vitres latérales de portes
2. Commandes de climatisation
3. Aérateurs latéraux
4. Frises de désembuage de vitres latérales
5. Frises de désembuage de pare-brise
6. Aérateurs centraux
7. Sortie de chauffage aux pieds des places avant

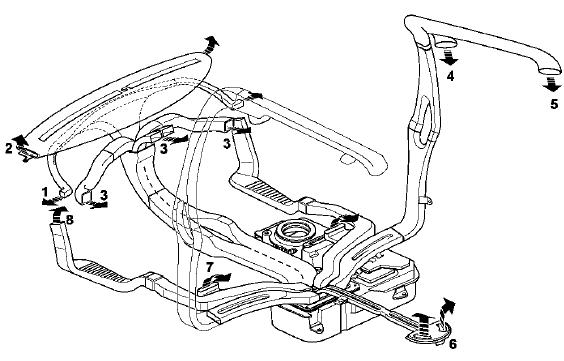

Designation des differentes sorties d'air

1. Dégivrage
2. Dégivrage
3. Ventilation (places avant)
4. Ventilation (places milieu)
5. Ventilation (places arrière)
6. Chauffage (places arrière)
7. Chauffage (places milieu)
8. Chauffage aux pieds (place avant)

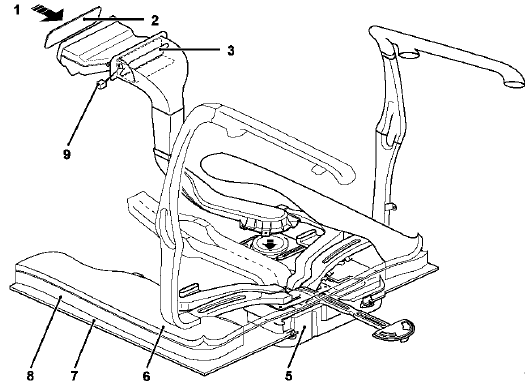

Implantation

1. Entrée d'air extérieur
2. Filtre habitacle
3. Collecteur d'air
4. Entrée d'air du motoventilateur
5. Appareil de climatisation
6. Moquette
7. Plancher
8. Insonorisation
9. Capteur de qualité d'air

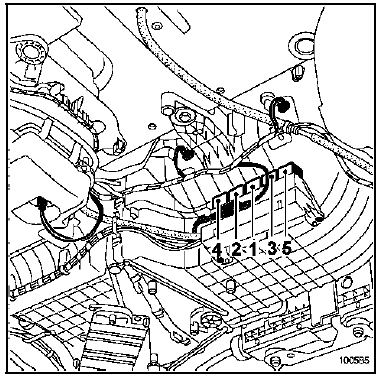

Resistance de chauffage

Le véhicule est équipé d'un radiateur électrique appelé résistance de chauffage.

Cette résistance de chauffage a pour but d'améliorer la prestation du chauffage, en réchauffant directement l'air soufflé dans l'habitacle.

La résistance de chauffage électrique est placée dans le boîtier répartiteur.

Elle est composée de cinq éléments séparés.

Ces éléments séparés sont pilotés par cinq relais :

• Le relais (1) pilote une seule résistance,
• Les relais (2) et (3) pilotent un ensemble de deux résistances,
• Les relais (4) et (5) pilotent un ensemble de deux résistances,
• L'ensemble est piloté par le calculateur de climatisation.

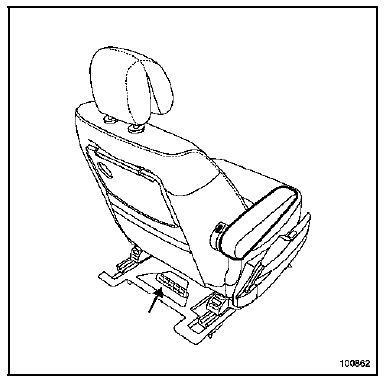

Sortie de chauffage aux pieds des places milieu.

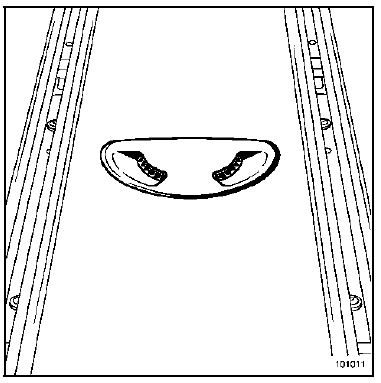

Sortie de chauffage aux pieds des places arrière.

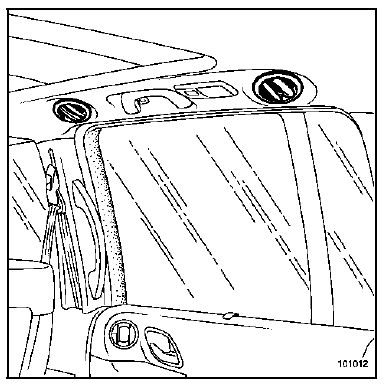

Sortie de chauffage aux têtes des places arrière.
