Renault Espace revue technique automobile: Désignation des pièces

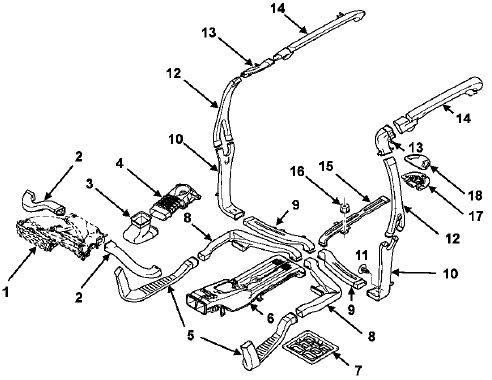

Conduits de distribution d'air

1. Collecteur d'air habitacle
2. Conduit d'aération avant gauche et droit
3. Conduit intermédiaire d'entrée d'air
4. Entrée d'air du groupe motoventilateur
5. Conduit d'air de chauffage aux pieds gauche et droit
6. Conduit de dégivrage de la ventilation avant
7. Interface entre le conduit d'air et le boîtier de climatisation
8. Conduit d'air de chauffage milieu gauche et droit
9. Conduit d'air arrière gauche et droit de plancher
10. Conduit d'air arrière gauche et droit pied milieu inférieur
11. Rivet en plastique
12. Conduit d'air arrière gauche et droit pied milieu supérieur
13. Conduit d'air coudé gauche et droit
14. Conduit d'air plafonnier gauche et droit
15. Conduit de chauffage aux pieds des places arrière.
16. Ecrou
17. Sortie de chauffage aux places arrière
18. Aérateur de chauffage des places arrière
