Renault Espace revue technique automobile: Conduit de degivrage de la ventilation avant

Depose

Important :

Avant toute intervention sur le système d'airbag, verrouiller le boîtier électronique à l'aide des outils de diagnostic (voir chapitre 8).

Mettre le véhicule sur un pont élévateur.

Débrancher la batterie.

Déposer :

  • Les sièges avant (voir chapitre 72a-a),
  • les garnitures des pieds milieu,
  • les garnitures de bas de marche (voir chapitre 71A),
  • la console centrale (voir chapitre 57A).

Déposer :

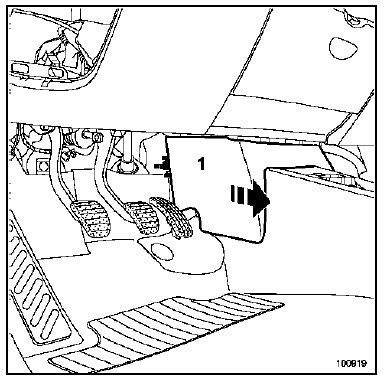

Déposer :

  • Le cache (1),
  • La moquette avant (voir chapitre 71a).

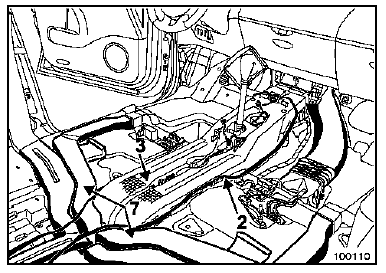

Dégager :

Dégager :

  • l'antenne de démarrage (2) fixée sur le conduit d'air (3),
  • Les faisceaux du conduit d'air (3).

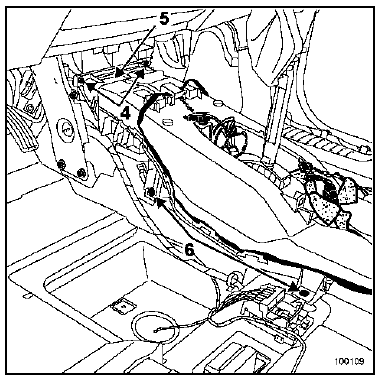

Déposer les vis de fixation (4).

Extraire la pièce (5).

Déposer les vis (6).

Dégager :

Dégager :

  • Les faisceaux électriques du conduit d'air (3),
  • Partiellement les conduits d'air (7) et extraire le conduit d'air (3).

Repose

Procéder dans le sens inverse de la dépose.

Important :

Remettre en service le calculateur d'airbag à l'aide des outils de diagnostic (voir chapitre 8).

Attention :

Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).

Nota :

  • Positionner correctement l'antenne de démarrage (2) sur le conduit d'air (3).
  • Pour la repose des sièges avant, se reporter au chapitre 72a-a.
