Renault Espace revue technique automobile: Collecteur d'air

Depose

Important :

Avant toute intervention sur le système d'airbag, verrouiller le boîtier électronique à l'aide des outils de diagnostic (voir chapitre 8).

Débrancher la batterie.

Déposer :

  • le dessus de la planche de bord,
  • La partie centrale de la planche de bord (voir chapitre 57a-b).

Il faut déposer les deux conduits d'air pour accéder aux clips du distributeur d'air central.

Déposer :

Déposer :

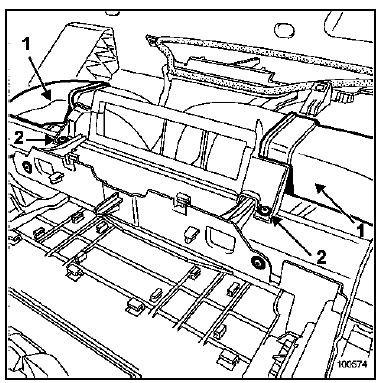

  • Les deux conduits d'air (1),
  • les deux vis (2).

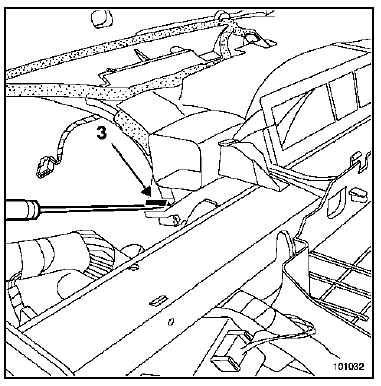

Dégrafer de chaque côté en (3).

Dégrafer de chaque côté en (3).

Déposer le collecteur d'air habitacle.

Repose

Attention :

Lors de la repose du collecteur d'air, renforcer sa tenue en positionnant des vis dans les orifices prévus à cet effet.

Reposer :

  • le collecteur de ventilation d'air,
  • Les deux vis (2),

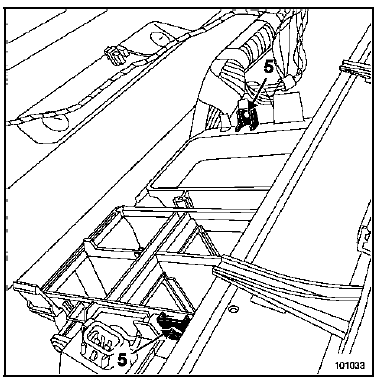

  • Les deux vis (5),
  • Les deux conduits d'air (1),
  • la partie centrale de la planche de bord,
  • Le dessus de la planche de bord (voir chapitre 57a..B ).

Important :

Remettre en service le calculateur d'airbag à l'aide des outils de diagnostic (voir chapitre 8).

Attention :

Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).

Nota :

Lors du remplacement du collecteur d'air, remonter le moteur de recyclage et le capteur de qualité d'air.
