APPRENTISSAGE CARTES
CONSIGNES
Le numéro de série (VIN) doit avoir été saisi dans l'Unité Centrale d'Habitacle au préalable.
Retirer les cartes du lecteur.
Activer cette commande après l'apprentissage d'une nouvelle Unité Centrale Habitacle ou lors de l'apprentissage de nouvelles cartes.
Se munir du code après-vente et le saisir en majuscule uniquement.
ATTENTION : A chaque apprentissage, il faut présenter l'ensemble des cartes à affecter au véhicule.
Les cartes non présentées ne fonctionneront plus sur le véhicule. Vous devrez alors refaire la procédure d'apprentissage.
APPRENTISSAGE UNITE CENTRALE HABITACLE
CONSIGNES
Retirer les cartes du lecteur.
Activer cette commande lors de l'apprentissage d'une nouvelle Unité Centrale Habitacle.
ATTENTION : Se munir du code après-vente et d'une carte déjà apprise sur le véhicule.
Après apprentissage de l'Unité Centrale Habitacle, effectuer l'apprentissage des cartes, sinon seule la carte présentée sera reconnue par le véhicule.
CONTROLE DES CARTES
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé.
Mettre la carte dans le lecteur ; activer la commande.
Le résultat de la commande est :
- carte vierge ou carte apprise ;
- carte normale ou mains libres ;
- la fréquence utilisée (315 MHz, 315 MHz portée réduite, 433 MHz).
RELAIS + ACCESSOIRES
RELAIS + APRES CONTACT
RELAIS DEMARREUR
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé.
Activer la commande.
Les relais + accessoires et + après contact sont commutés pendant 1 seconde.
Le relais démarreur est commuté pendant 0,2 seconde.
En cas d'anomalie, se reporter à la procédure de contrôle d'un relais (PRO 1).
ALLUMAGE VOYANT D'INVITATION A DEMARRER
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé.
Vérifier que les feux de position soient éteints.
Mettre le contact.
Voyant d'invitation à démarrer : allumage du bouton marche - arrêt moteur lorsque l'état "Démarrage autorisé" est actif.
Si le voyant n'est pas allumé, activer la commande.
Si le voyant ne s'allume pas, vérifier l'isolement et la continuité de la liaison entre :
Bouton marche - arrêt voie 3 → Voie 11 connecteur noir Unité Centrale Habitacle.
Vérifier l'alimentation du bouton (+ batterie en voie 2).
Remplacer le bouton marche - arrêt moteur.
ALLUMAGE VOYANT MOTEUR TOURNANT
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé.
Vérifier que les feux de position soient éteints.
Mettre le contact.
Voyant moteur tournant : allumage du voyant à la base du bouton marche - arrêt moteur lorsque l'état "Moteur tournant" est actif.
Si le voyant n'est pas allumé, activer la commande.
Si le voyant ne s'allume pas, vérifier l'isolement et la continuité de la liaison entre :
Bouton marche - arrêt voie 4 → Voie 3 connecteur noir Unité Centrale Habitacle.
Vérifier l'alimentation du bouton (+ batterie en voie 2).
Remplacer le bouton marche - arrêt moteur.
TESTER LIAISONS UCH - LECTEUR DE CARTE
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé.
Activer la commande.
Le résultat de la commande est : liaisons correctes ou liaisons défectueuses.
Si les liaisons sont défectueuses : Vérifier la continuité et l'isolement des liaisons entre
Unité Centrale Habitacle connecteur noir voie 6 → Voie 1 lecteur de carte
Unité Centrale Habitacle connecteur noir voie 19 → Voie 4 lecteur de carte
Vérifier les alimentations du lecteur de carte.
Remplacer le lecteur de carte.

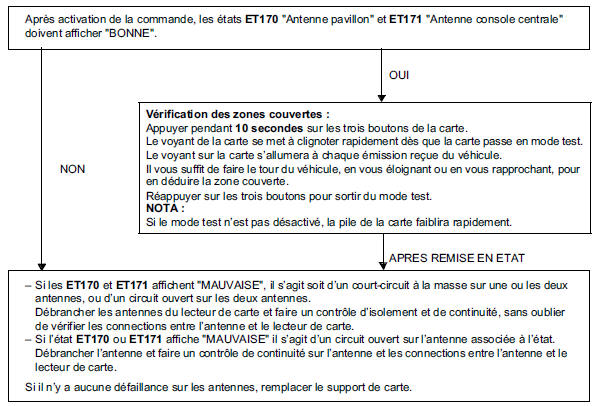

TEST DES ANTENNES
CONSIGNES
Contact coupé.
Après activation de la commande, les états ET170 "Antenne pavillon" et ET171 "Antenne console centrale" doivent afficher "BONNE".
Vérification des zones couvertes : Appuyer pendant 10 secondes sur les trois boutons de la carte.
Le voyant de la carte se met à clignoter rapidement dès que la carte passe en mode test.
Le voyant sur la carte s'allumera à chaque émission reçue du véhicule.
Il vous suffit de faire le tour du véhicule, en vous éloignant ou en vous rapprochant, pour en déduire la zone couverte.
Réappuyer sur les trois boutons pour sortir du mode test.
NOTA : Si le mode test n'est pas désactivé, la pile de la carte faiblira rapidement.
- Si les ET170 et ET171 affichent "MAUVAISE", il s'agit soit d'un
court-circuit à la masse sur une ou les deux antennes,
ou d'un circuit ouvert sur les deux antennes.
Débrancher les antennes du lecteur de carte et faire un contrôle d'isolement et de continuité, sans oublier de vérifier les connections entre l'antenne et le lecteur de carte.
- Si l'état ET170 ou ET171 affiche "MAUVAISE" il s'agit d'un circuit
ouvert sur l'antenne associée à l'état.
Débrancher l'antenne et faire un contrôle de continuité sur l'antenne et les connections entre l'antenne et le lecteur de carte.
Si il n'y a aucune défaillance sur les antennes, remplacer le support de carte.
RESERVE
CONSIGNES
Contact coupé.
Appeler votre techline pour obtenir le code d'interrogation et leur transmettre le code relevé sur l'outil.
Ils en déduiront le code antidémarrage pour pouvoir configurer le système.
