Renault Espace revue technique automobile: Collecteurs

MOTEUR F9Q

DEPOSE

Débrancher la batterie.

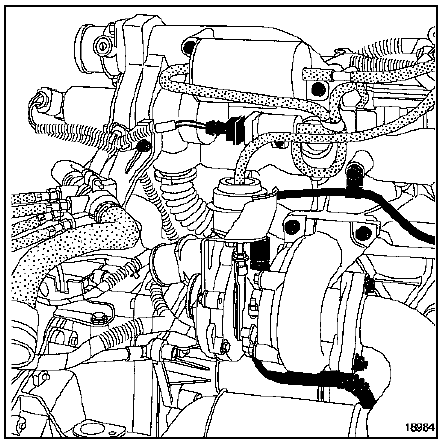

La dépose du collecteur d'échappement nécessite la dépose du Turbocompresseur (voir chapitre 12B Suralimentation "Turbocompresseur").

Débrancher :

• le tuyau d'arrivée d'air de l'étouffoir,
• la vanne électrique de recirculation des gaz d'échappement.

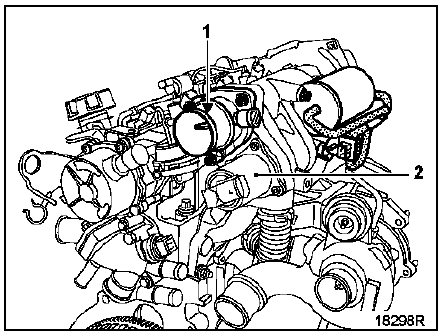

Déposer :

• le boîtier étouffoir (1),
• la vanne électrique de recirculation des gaz d'échappement (2).

Déposer le tuyau de recirculation des gaz d'échappement et la patte de levage.

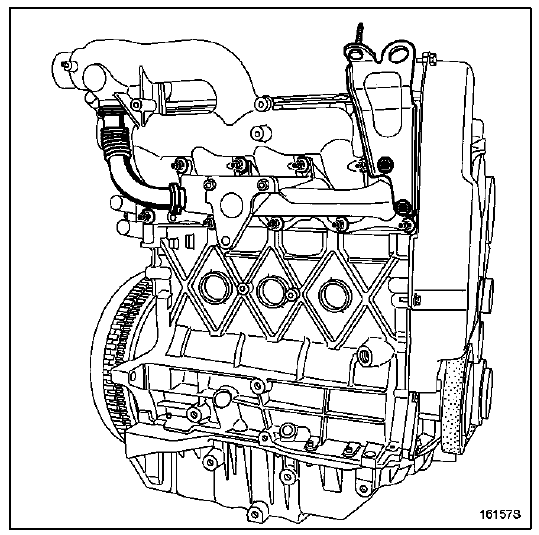

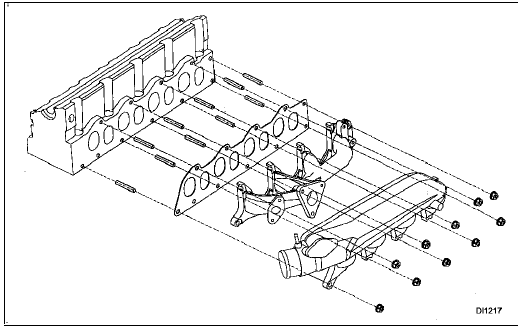

Déposer les écrous fixant les collecteurs puis les collecteurs.

REPOSE

Procéder dans le sens inverse de la dépose.

Remplacer les joints :

• des collecteurs,
• de la vanne de recirculation des gaz d'échappement,
• du boîtier étouffoir.

Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
