Renault Espace revue technique automobile: Collecteur d'échappement banc avant
MOTEUR P9X
DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
Déposer :

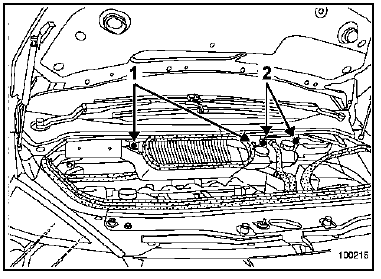

- les deux vis de fixation (1) du boîtier d'entrée d'air,
- le boîtier d'entrée d'air,
- le cache du moteur,
- les deux vis de fixation (2) du réservoir de liquide de frein et du vase d'expansion puis les dégager sur le côté,
- l'écran thermique du réservoir de liquide de frein et du vase d'expansion sur le turbocompresseur.
Déposer le calculateur d'injection (voir opération concernée au chapitre 13B Injection diesel "Calculateur").

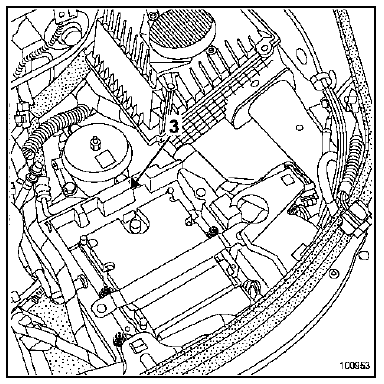

Dégager les faisceaux électriques puis déposer le bac du calculateur (3).
Déposer :

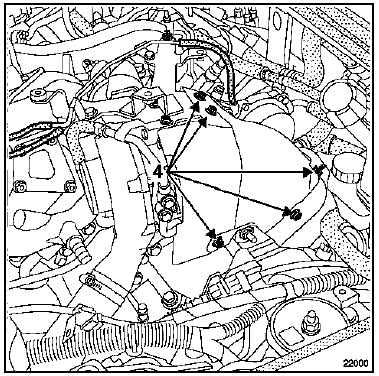

- les fixations (4) de l'écran thermique sur le turbocompresseur,
- l'écran thermique.
Déposer le résonateur d'air.
Débrancher :
- le conduit d'aspiration d'air sur le boîtier étouffoir,
- les connecteurs du groupe motoventilateur.
Dégager le faisceau du groupe motoventilateur.

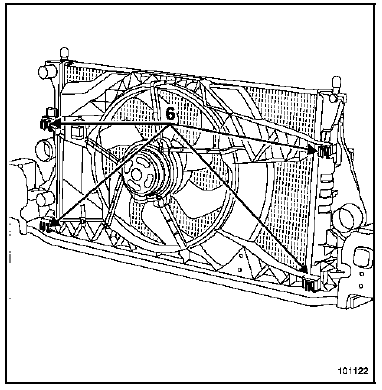

Repousser les languettes de fixation (6) du groupe motoventilateur.
Incliner le groupe motoventilateur puis le dégager.
Déposer :

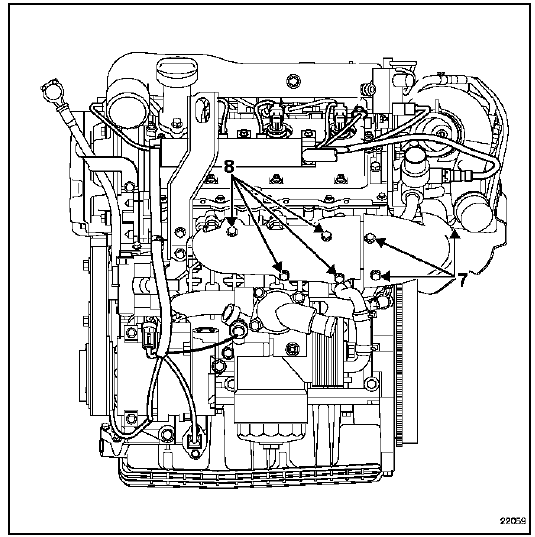

- les fixations (7) de l'écran thermique sur le tube intermédiaire d'échappement collecteur - turbocompresseur,
- l'écran thermique,
- les fixations (8) de l'écran thermique de collecteur d'échappement,
- l'écran thermique.

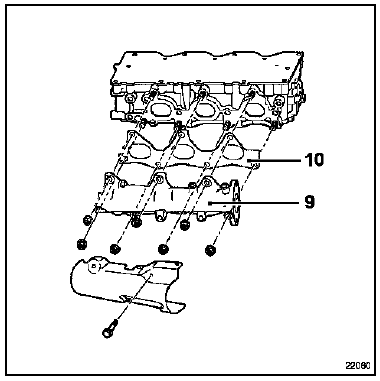

- les fixations de collecteur d'échappement (9),
- le collecteur,
- le joint (10).
REPOSE
Remplacer le joint du collecteur et du tube intermédiaire d'échappement.

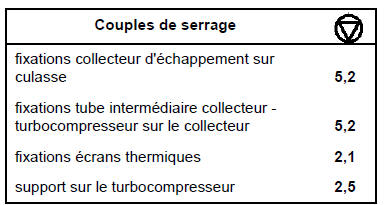

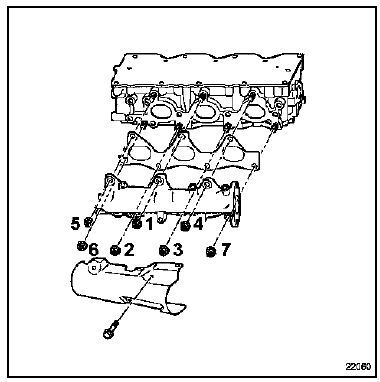

Reposer le collecteur puis serrer les fixations en respectant le couple et l'ordre de serrage.
Reposer et serrer au couple les écrans thermiques.
Procéder dans le sens inverse de la dépose.
Rebrancher la batterie ; effectuer les apprentissages nécessaires (chapitre 8).
