Renault Espace revue technique automobile: Bras inférieur de demi-train avant

Remplacer impérativement les vis de berceau et les vis de bras au remontage de ces éléments.

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Déposer :

• la protection sous moteur,
• les fixations inférieures de pare-chocs,
• les roues.

Mettre en place un bloque-volant de direction.

Déposer :

• les pare-boue avant,
• les deux tirants gauche,
• le tirant droit,
• les vis de patte de fixation du tuyau de frein et du capteur de vitesse de roue,

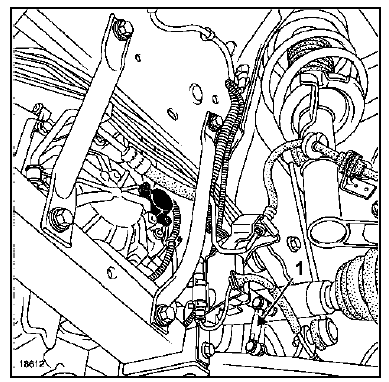

• la biellette (1) du capteur de position de la lampe au xénon si le véhicule en est équipé.

Déclipper les capteurs de vitesse de roue du bras inférieur.

Déposer :

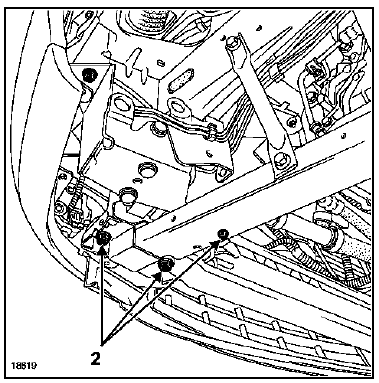

• les vis (2),
• les longerons en aluminium.

Déposer :

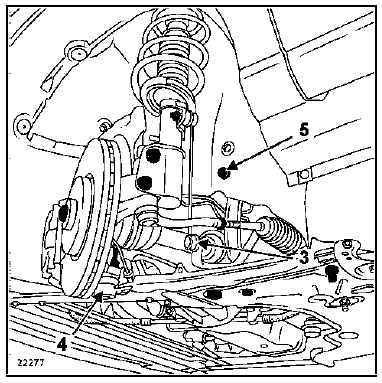

• l'écrou inférieur (3) de biellette de renvoi de barre stabilisatrice,
• l'écrou (4) de rotule inférieure.

Desserrer la vis supérieure (5) du tirant avant.

Déposer :

• la vis de chape rabattable,

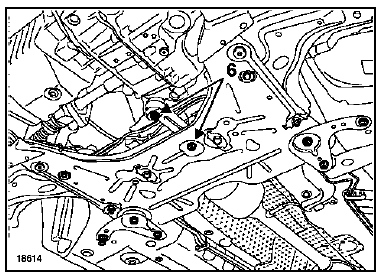

• les vis (6) de biellette de reprise de couple,
• les vis de tirant acoustique,
• les vis de fixation arrière du berceau.

Basculer le berceau vers l'avant.

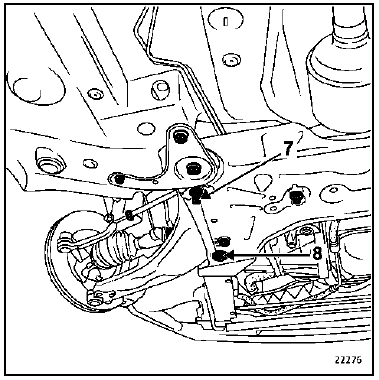

Déposer les deux vis (7) et (8) de fixation du bras inférieur.

REPOSE

Remplacer le protecteur de soufflet de rotule de bras inférieur.

Remplacer les vis de :

• bras,
• berceau,
• chape rabattable.

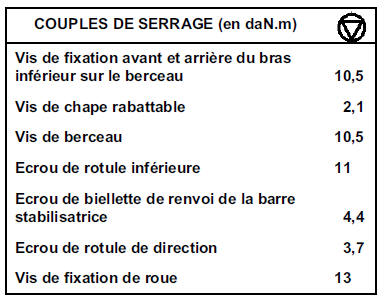

Serrer aux couples les éléments suivants :

• les vis de fixation avant et arrière du bras inférieur sur le berceau (10,5 daN.m),
• la vis de chape rabattable (2,1 daN.m),
• les vis de berceau (10,5 daN.m).

Procéder dans le sens inverse de la dépose.

Serrer aux couples :

• l'écrou de rotule inférieure (11 daN.m),
• l'écrou de biellette de renvoi de la barre stabilisatrice (4,4 daN.m),
• l'écrou de rotule de direction (3,7 daN.m).

ATTENTION : La vis de la chape de la direction nécessite un calage de la colonne de direction (voir chapitre Direction assistée).

Reposer les roues.

Serrer au couple les vis de fixation de roue (13 daN.m).

NOTA :

Si le véhicule est équipé de lampes au xénon, effectuer impérativement une initialisation du système (voir chapitre Equipement Electrique).
