Renault Espace revue technique automobile: Bouclier avant
DEPOSE
Positionner le véhicule sur un pont élévateur.
Déposer :

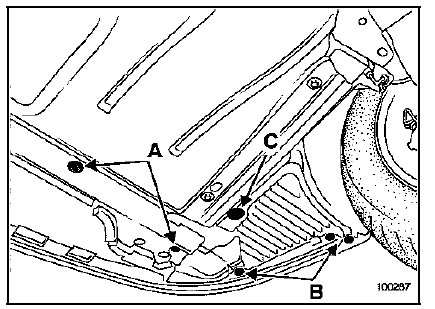

- les vis (A) et (B),
- l'agrafe (C),

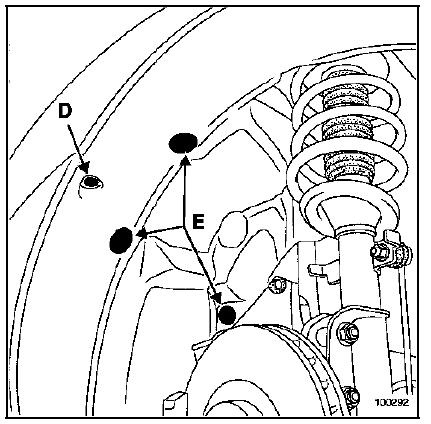

- la vis (D),
- les agrafes (E) et dégager partiellement le protecteur intérieur d'aile.

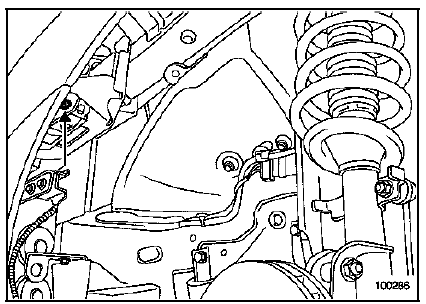

Déposer la vis latérale.
Dégager partiellement le joint d'étanchéité.

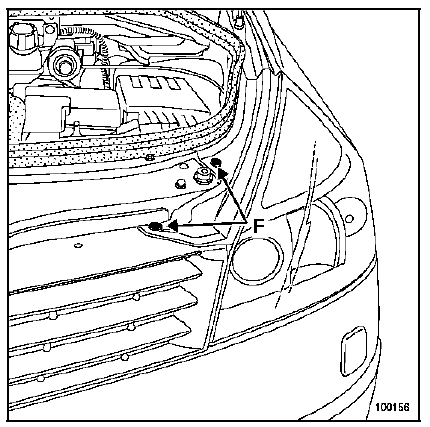

Déclipper les rivets en plastique (F) et dégager la garniture de gouttière intérieure d'aile.

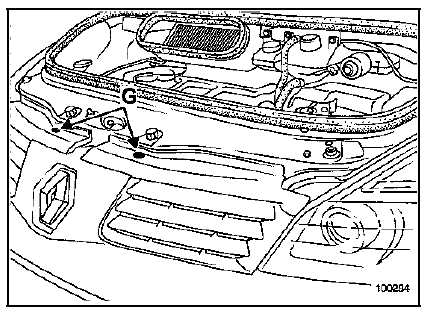

Déclipper les rivets en plastique (G).

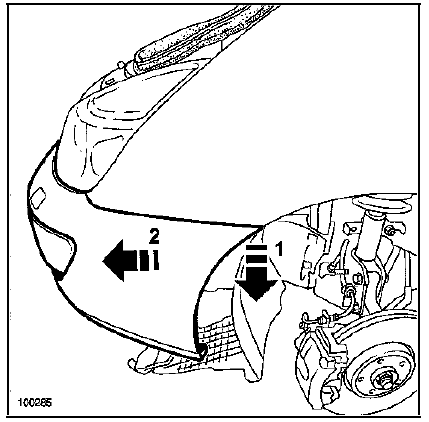

Incliner légèrement le bouclier (1).
Dégager partiellement le bouclier (2).
Débrancher :
- les connecteurs antibrouillard,
- l'alimentation des gicleurs de lave-projecteurs.
DESHABILLAGE

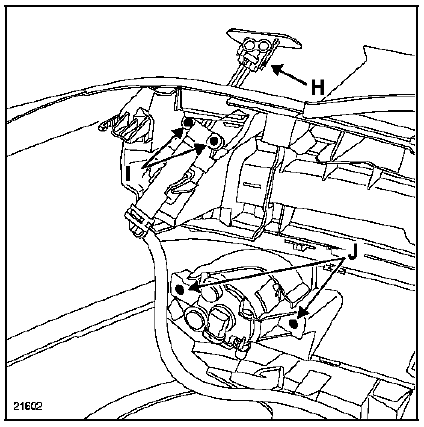

Soulever manuellement le gicleur et déclipper l'enjoliveur en (H).
Déposer :
- les vis (I) et dégager le gicleur,
- les vis (J) et retirer l'antibrouillard.

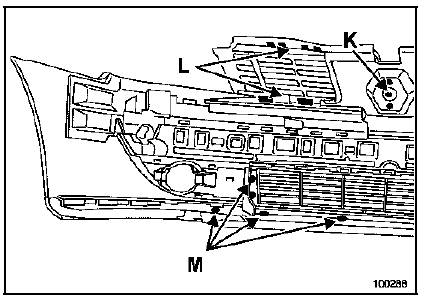

Déposer la vis et meuler les deux pions (K), puis dégager le monogramme.
Dégager les fixations (L) et retirer la grille de calandre.
Déposer les fixations (M) et dégager le carter inférieur.
PARTICULARITE DE LA REPOSE DU MONOGRAMME
Ressouder les deux pions ou visser le monogramme par l'orifice prévu à cet effet (K).

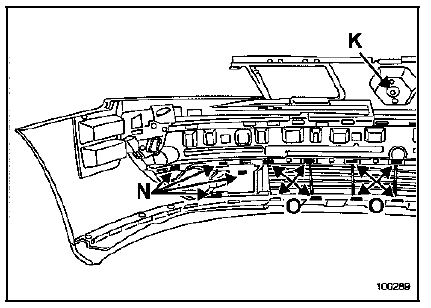

Dégager :
- les agrafes (N) et déposer l'enjoliveur d'antibrouillard,
- les agrafes (O) et retirer la grille centrale.

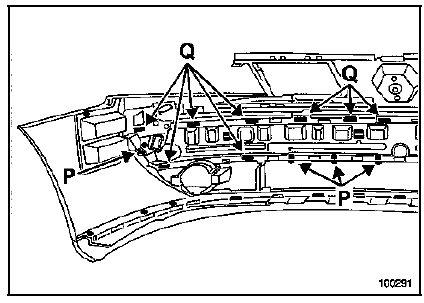

Percer les rivets (P).
Dégager les clips (Q).
Déposer le bourrelet extérieur.

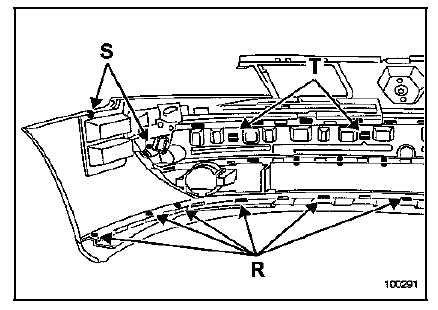

Dégager les fixations (R) et dégager l'enjoliveur inférieur.
Percer les rivets (S).
Dégager les clips (T).
Déposer l'absorbeur intérieur.
PARTICULARITES DE LA REPOSE DU BOUCLIER (deux opérateurs)

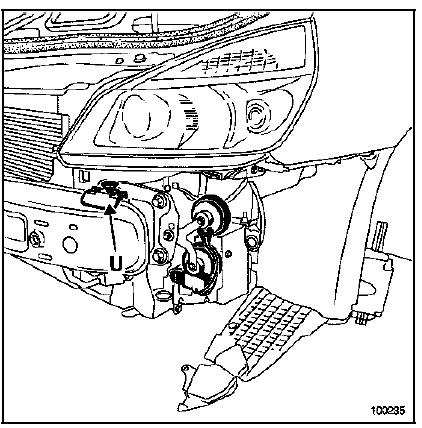

Avant la repose du bouclier, vérifier le bon état des platines guide (U).
Brancher le tuyau de lave-projecteurs et les connecteurs antibrouillards.
Procéder dans le sens inverse de la dépose.
