Renault Espace revue technique automobile: Bouclier arrière

DEPOSE

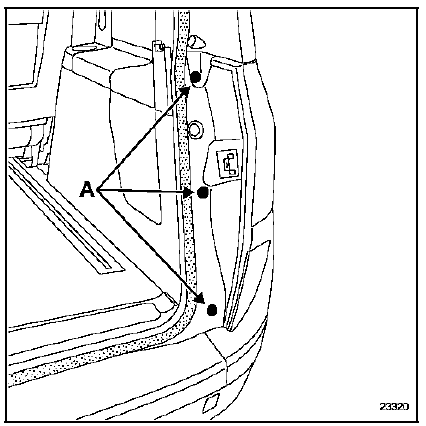

Déposer les vis (A).

Dégager la garniture.

Déclipper les deux caches.

Déposer :

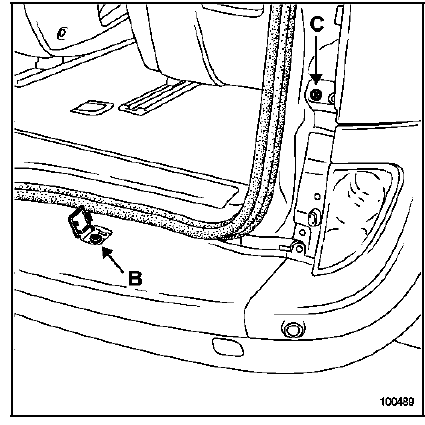

• les vis (B),
• la vis (C),

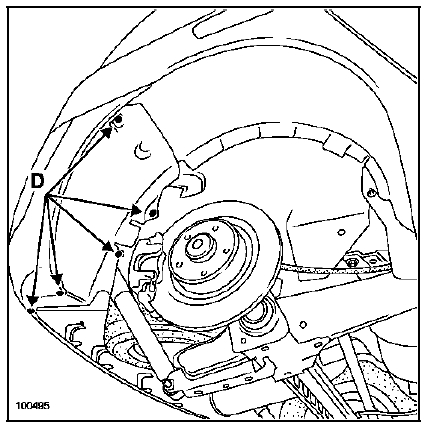

• les fixations (D).

Dégager partiellement le protecteur intérieur d'aile.

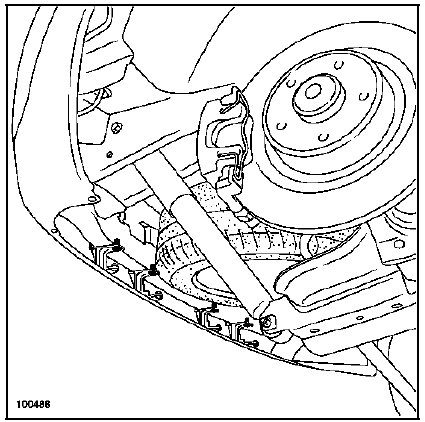

Déclipper les quatre rivets en plastique inférieurs.

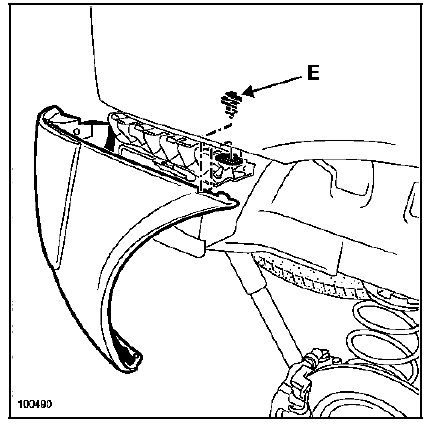

Déclipper le rivet en plastique (E) situé dans le passage de roue.

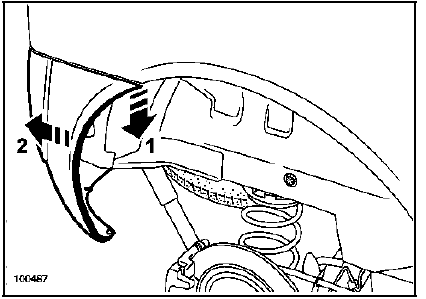

Dégager légèrement l'angle du bouclier (1).

Dégager le bouclier (2) (deux opérateurs).

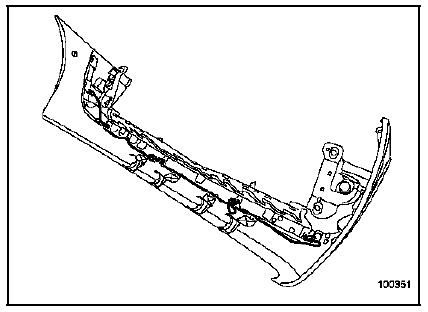

DESHABILLAGE

Déclipper les capteurs d'aide au stationnement (si le véhicule en est équipé).

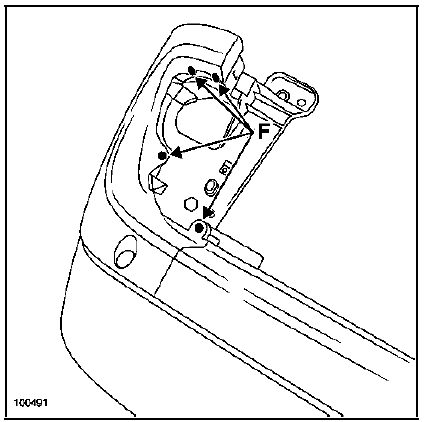

Dégager les quatre rivets (F).

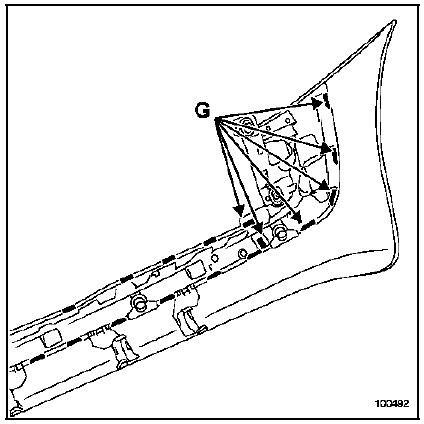

Déclipper les agrafes (G).

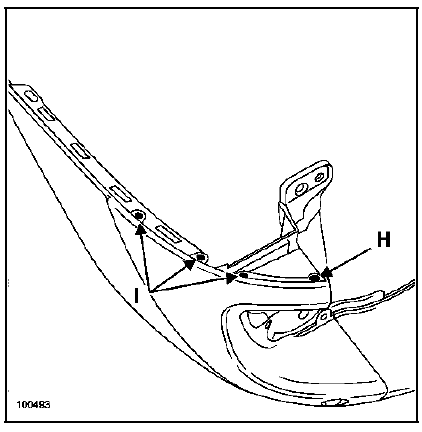

Déposer le rivet (H).

Déclipper les trois fixations (I).

Dégager le bourrelet latéral.

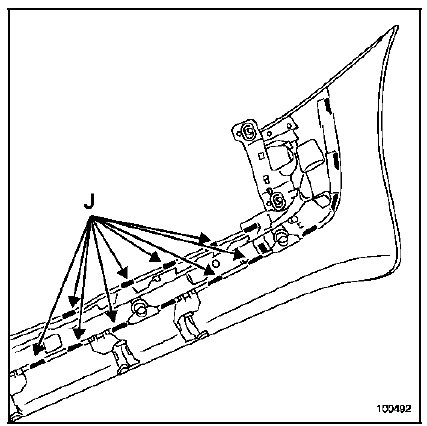

Déclipper les agrafes (J).

Dégager le bandeau central.

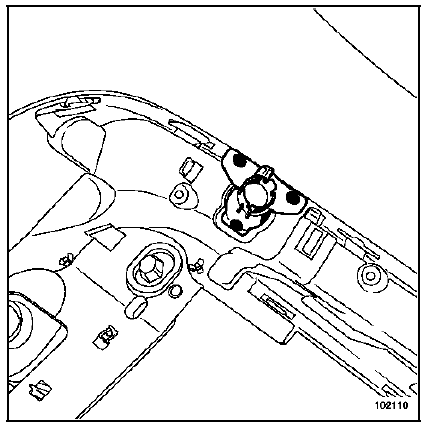

Déposer les supports capteur d'aide au stationnement (si le véhicule en est équipé).

REPOSE

NOTA :

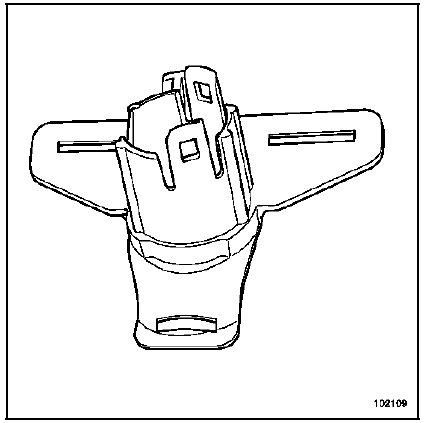

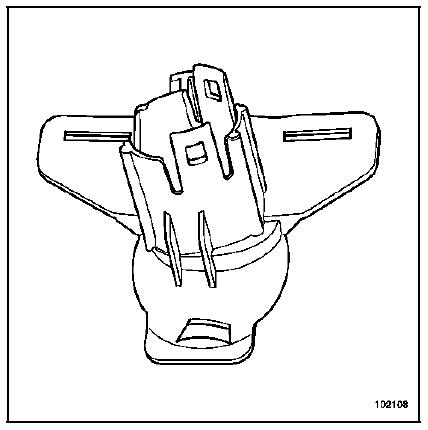

Il existe trois types de support repéré suivant leur position sur le bandeau.

Support latéral gauche / droite.

Support central.

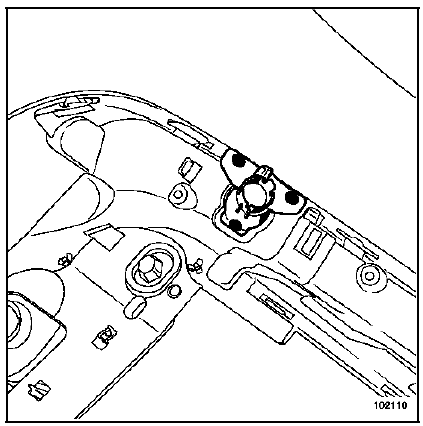

Souder les pattes plastique à l'aide d'un fer à souder.

Procéder dans le sens inverse de la dépose.
