Renault Espace revue technique automobile: Architecture électrique et électronique

Implantation des calculateurs dans le vehicule

Rappel :

Lors de soudure sur le véhicule il convient :

• De déconnecter la batterie,
• De déposer ou déconnecter les composants électriques (calculateurs...) Qui se trouvent près de la zone de réparation et qui pourraient être endommagés par la chaleur et le passage de courant.

Nota :

Les passages des faisceaux électriques sont donnés comme indication visuelle.

Pour une information plus précise se reporter au manuel electricité.

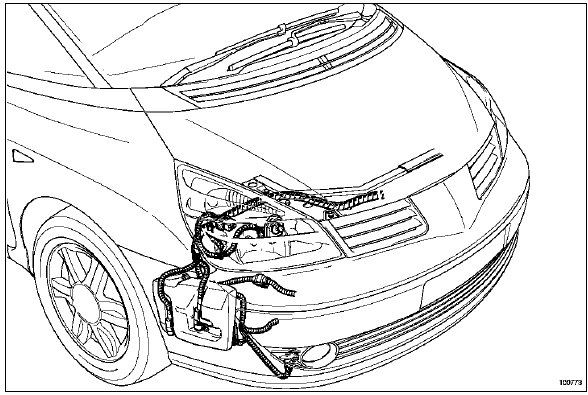

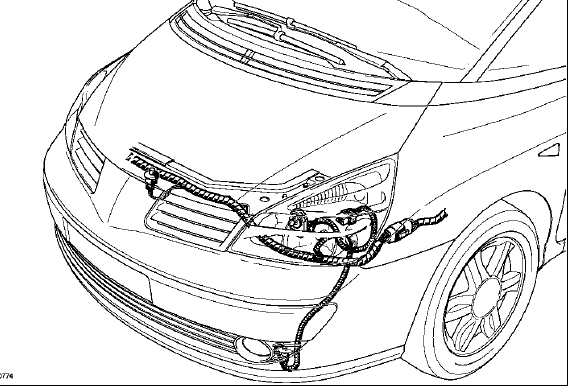

Partie avant

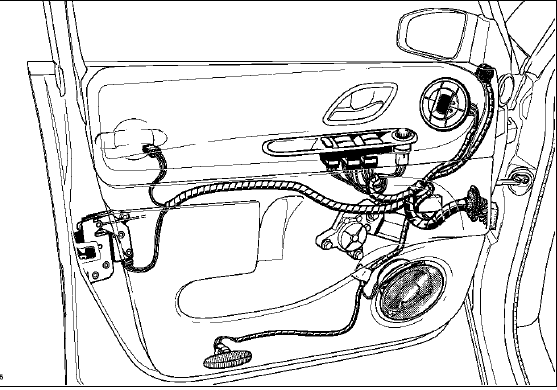

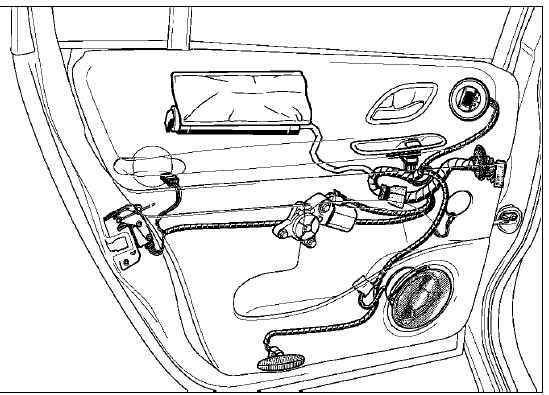

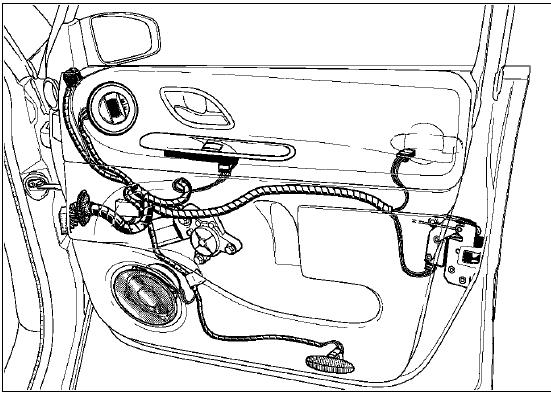

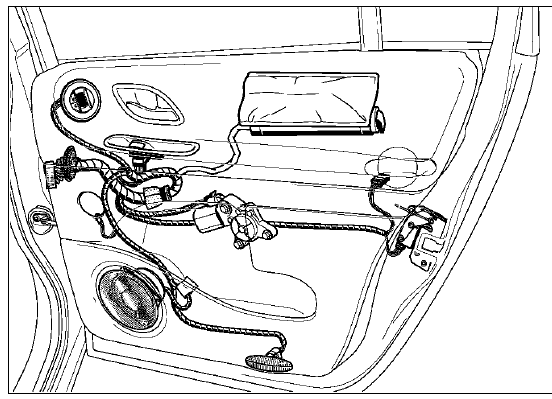

Ouvrants lateraux

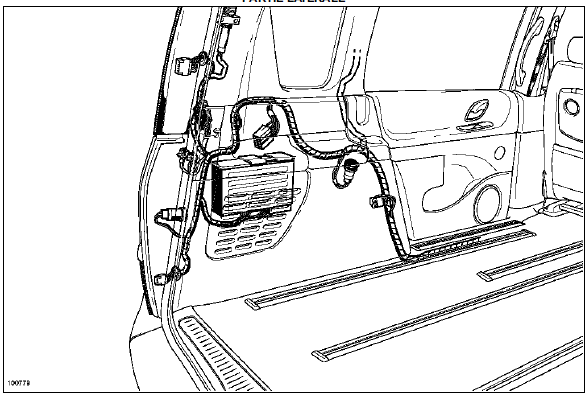

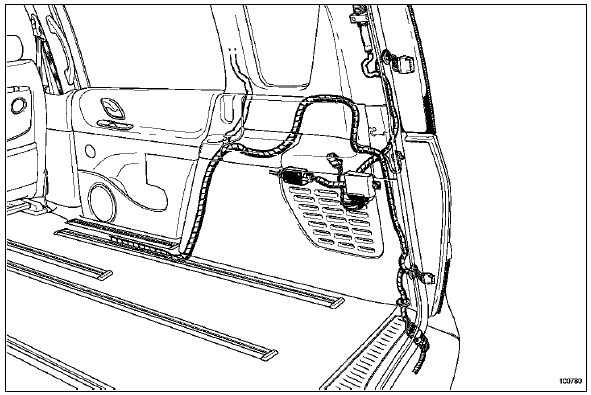

Partie laterale
